Malmbergs Torino 8403-650 Quick Start Manual

Bruksanvisning pollare Torino
SE
Modell: 8403-650
InsTAllATIon
1. Tillse att anläggning är strömlös innan installatio-
nen påbörjas.
2. Armaturen monteras direkt i marken. Armaturen
måste monteras på ett plant och jämnt betong-
underlag.
3. Bedöm och prova noga lampans placering innan
håltagning sker.
4. Inkommande kabel ansluts till plint i anslutnings-
dosan.
5. Packningen runt armaturen måste vara intakt för
att säkerställa angiven IP-klass.

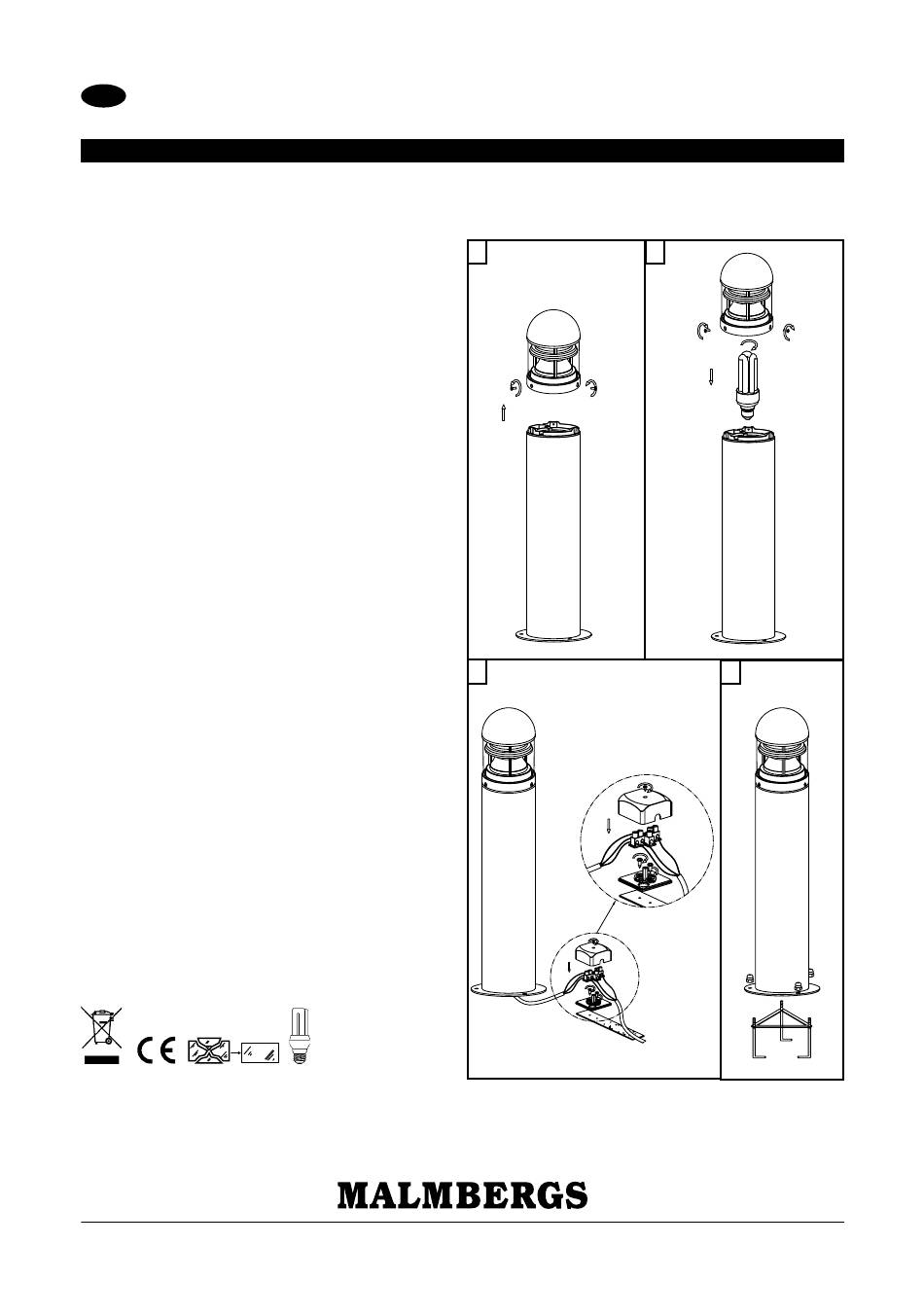

MonTErIng
1. Anslut inkommande kabel korrekt i armaturen.
2. Montera armaturen direkt på marken med hjälp
av medföljande markpluggar och skruvar.
3. lossa lamphuset samt kupan från armaturen.
4. sätt i lämplig ljuskälla (se "Tekniska data" nedan).
5. sätt tillbaka lamphuset och ramen på armaturen.
oBsErvErA
1. Fabriksmonterad kabel får ej kapas eller på annat
sätt ändras.
2. Armaturen får ej övertäckas.
3. Etikett med max antal watt får ej avlägsnas.
TEKnIsKA dATA
Ljuskälla: Max. 20W, E27 lågenergilampa.
Anslutning: Till plint 3x2,5 mm².
Mått ØxH: 120x650 mm.
Kapslingsklass: IP44.
Telefon: 019-58 77 00
Malmbergs Elektriska AB, Box 144, 692 23 Kumla
Telefax: 019-57 11 77
1
3
info@malmbergs.com
77 600 18
2
4
www.malmbergs.com
TJ-JA-111014
