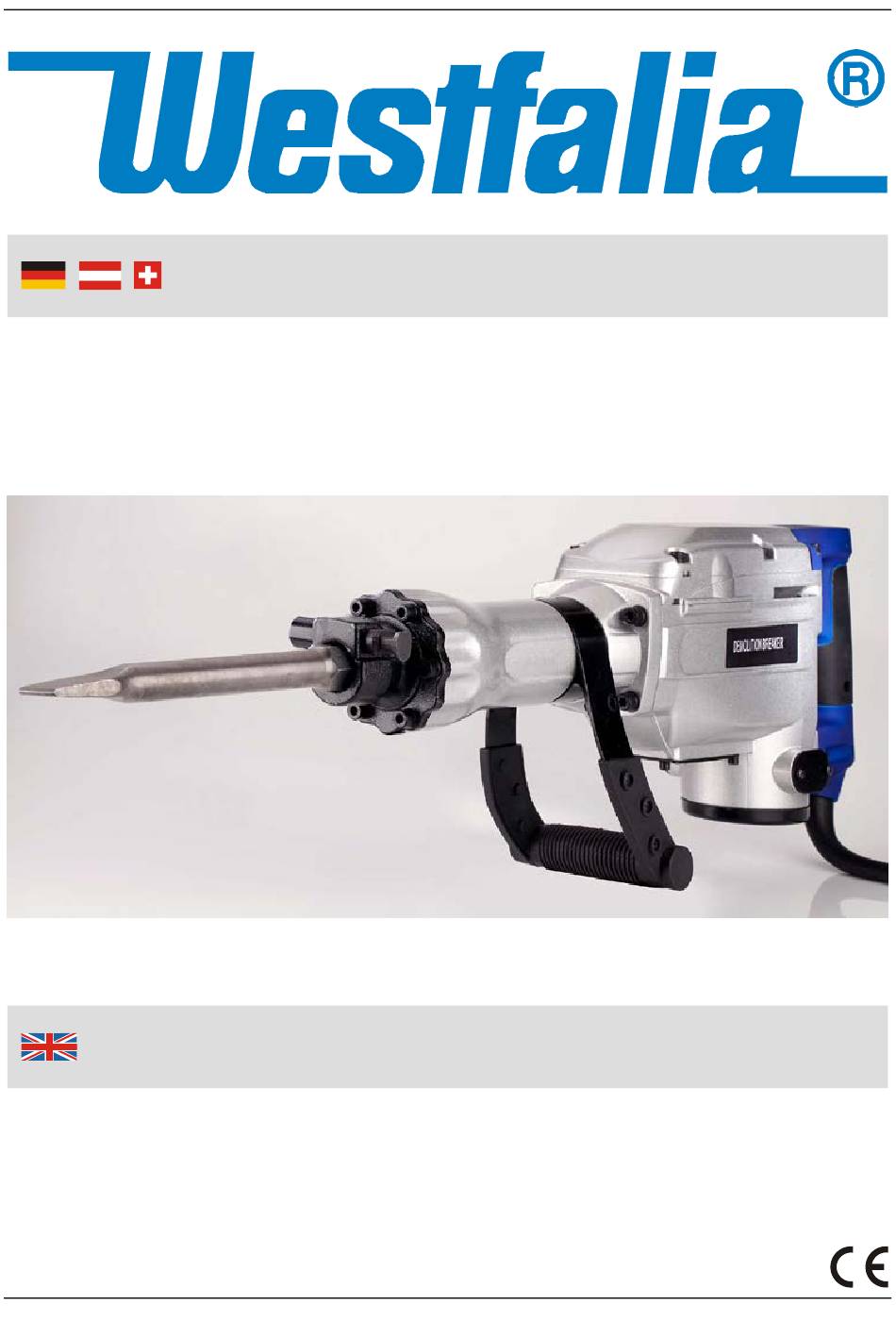

- Page 1 Bedienungsanleitung Abbruchhammer Artikel Nr. 84 94 69 Instruction Manual Demolition Hammer Article No. 84 94 69...
- Page 2 Sehr geehrte Damen und Herren Der Abbruchhammer ist der ideale Begleiter für Ihre Modernisie- rungsvorhaben. Ob Sie Wände abreißen, Fußböden abtragen oder Fliesen entfernen möchten, der Abbruchhammer wird Sie dabei kraftvoll unterstützen. Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.
- Page 3 Übersicht | Overview...
- Page 4 Übersicht | Overview Verriegelung Locking Werkzeugaufnahme Tool Chuck Zusatzhandgriff Auxiliary Handle Sicherheitsschalter Safety Switch EIN/AUS-Schalter ON/OFF Switch Ölkammerabdeckung Oil Chamber Cap Flachmeißel Flat Chisel Spitzmeißel Pointed Chisel Schlüssel Spanner Inbusschlüssel Hex Key...
-
Page 5: Table Of Contents
Inhaltsverzeichnis Sicherheitshinweise ............Seite Einsetzen der Werkzeuge ..........Seite 14 EIN/AUS-Schalter ............Seite 14 Wartung und Reinigung ..........Seite 15 Technische Daten ............Seite 16 Table of Contents Safety Notes ..............Page Inserting the Tools............Page 17 Turning ON and OFF ............Page 17 Maintenance and Cleaning .......... -
Page 6: Sicherheitshinweise
Sicherheitshinweise Beachten Sie bitte zur Vermeidung von Fehlfunktio- nen, Schäden und gesundheitlichen Beeinträchti- gungen folgende Hinweise sowie die beiliegenden Allgemeinen Sicherheitshinweise: Überzeugen Sie sich, dass die Netzspannung in Ihrer Gegend mit der auf dem Typenschild angegebenen Betriebsspannung übereinstimmt. Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder man- gels Wissen dürfen das Gerät nicht benutzen, es sei denn sie werden durch eine für ihre Sicherheit zuständige Person... - Page 7 Sicherheitshinweise Tragen Sie geeignete Arbeitskleidung. Tragen Sie enganliegende Kleidung, rutschfestes Schuhwerk und bei langen Haaren ein Haarnetz. Tragen Sie Gehörschutz zum Schutz vor Gehörverlust durch die Lärmeinwirkung. Tragen Sie eine Schutzbril- le zum Schutz vor Augenverletzungen durch herum- fliegende Bruchstücke z.
- Page 8 Sicherheitshinweise Vergewissern Sie sich, dass sich in dem zu bearbeitenden Mauerwerk oder Beton (Fußboden, Wand etc.) keine noch aktiven Versorgungsleitungen befinden. Berühren Sie nicht die Metallteile des Abbruchhammers. Halten Sie den Abbruchhammer nur an den isolierten Griff- flächen fest, um beim versehentlichen Stemmen in eine stromführende Leitung einen elektrischen Schlag zu vermei- den.
- Page 9 Safety Notes Please note the included General Safety Notes and the following safety notes to avoid malfunctions, damage or physical injury: Make sure, the operating voltage stated on the type label corresponds to the power mains available in your area. ...
- Page 10 Safety Notes Wear personally protective clothes hearing protection to protect from hearing loss caused by noise exposure. Wear goggles to protect from eye injuries caused by flying debris e.g. when removing brittle material. Use a dust mask to protect from bore dust. Wear protective gloves.
- Page 11 Safety Notes Do not touch metal parts of the demolition hammer during work. Only hold the machine by the insulated gripping surfac- es in order to avoid an electric shock by accidentally damag- ing hidden wiring. In the event of an electrical or mechanical malfunction, immediately switch off the machine and do not use it further.
- Page 12 Consignes de sécurité S'il vous plaît noter, afin d'éviter dysfonctionnements, des dommages ou des problèmes de santé les informations suivantes et les instructions générales de sécurité jointes: Assurez-vous que la tension du secteur dans votre région correspond à la tension indiquée sur la plaque signalétique. ...
- Page 13 Consignes de sécurité Portez des vêtements de travail appropriés. Portez des vêtements amples, des chaussures solides et dans le cas de cheveux longs un filet. Porter une protection acoustique pour la protection des oreilles contre la perte d'audition due au bruit. Porter des lunettes de sécurité...
- Page 14 Consignes de sécurité Assurez-vous que dans la maçonnerie ou le béton à traiter (sol, mur, etc.) ne se trouvent pas des lignes d'alimentation actifs. Ne touchez pas les parties métalliques du marteau. Gardez le marteau de démolition que par la prise isolée pour éviter un choc électrique en raison de calfeutrage accidentelle dans une lignes d’alimentation.
- Page 15 Si prega di notare, al fine di evitare malfunzionamenti, danni e problemi alla salute le seguenti informazioni e le istruzioni generali di sicurezza allegate: Assicurarsi che la tensione di rete nella vostra zona corrisponda con la tensione di esercizio indicata sulla targhetta.
- Page 16 Indossare indumenti da lavoro adatti. Indossare indumenti attillati, scarpe robuste e in caso di capelli lunghi una rete per capelli. Indossare una protezione acustica per la protezione contro la perdita dell'udito dovuta all'esposizione al rumore. Indossare occhiali di sicurezza per la protezione contro le lesioni agli occhi dovuti a frammenti volanti ad esempio in caso di materiale fragile e utilizzare una maschera antipolvere per la protezione contro...
- Page 17 Assicurarsi che nella muratura o nel calcestruzzo da elaborare (pavimento, parete, ecc.) non siano ancora attive le linee di rifornimento. Non toccare le parti metalliche del martello demolitore. Tenere il martello demolitore solo dai punti di presa isolati per evitare scosse elettriche a causa di calafataggio accidentale in un filo conduttore.
-
Page 18: Einsetzen Der Werkzeuge
Benutzung Einsetzen der Werkzeuge Vergewissern Sie sich vor der Montage oder Demontage der Werkzeugen, dass der Abbruchhammer abgeschaltet und der Netzstecker gezogen ist. Mit der Werkzeugaufnahme (2) ist ein einfacher und bequemer Werkzeugwechsel ohne Zuhilfenahme eines Schlüssels möglich. 1. Ziehen Sie vor dem Einsetzen des Werkzeugs die Verriege- lung (1) nach hinten und setzen Sie das Werkzeug passend und bis zum Anschlag in die Werkzeugaufnahme. -
Page 19: Wartung Und Reinigung
Getriebeöl ein. Ziehen Sie die Abdeckung mit dem Schlüssel vorsichtig wieder fest. Lassen Sie weitergehende Wartungs- und Reparaturarbeiten, bei der das Gehäuse geöffnet werden muss, nur von einem qualifizierten Fachbetrieb durchführen oder wenden Sie sich an den Westfalia Kundenservice. -
Page 20: Technische Daten
Technische Daten Nennspannung 230 V~ 50 Hz Nennleistung 1700 Watt Schlagzahleinstellung Elektrisch Schlagenergie 40 Jule Schlagfrequenz 1400 min Gewicht 17 kg Netzkabellänge Schalldruckpegel 79,4 dB(A) Schallleistungspegel 99,4 dB(A) Hand-Arm-Vibration Hauptgriff 13,717 m/s Hand-Arm-Vibration Zusatzgriff 11,473 m/s... -
Page 21: Inserting The Tools
Operation Inserting the Tools Before attaching or removing the tools make sure the demolition hammer is switched of and the power plug is removed from the socket. This type of tool chuck (2) allows a quick tool change without the need for a spanner. -
Page 22: Maintenance And Cleaning
After re- filling, carefully tighten the chamber cap If it is necessary to open the housing for further maintenance and repair work, please have it done by a qualified profes- sional or contact the Westfalia customer service. -
Page 23: Technical Data
Technical Data Rated Voltage 230 V~ 50 Hz Rated Power 1700 Watt Impact Setting Electric Impact Power 40 Jule Impact Frequency 1400 min Weight 17 kg Power Cord Length Sound Pressure Level 79.4 dB(A) Sound Power Level 99.4 dB(A) Hand Arm Vibration Main 13.717 m/s Handle Hand Arm Vibration Auxiliary... - Page 24 Notizen | Notes...
- Page 25 EG-Konformitätserklärung EC Declaration of Conformity Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, erklären in alleiniger Verantwortung, dass das Produkt declare by our own responsibility that the product Abbruchhammer Demolition Hammer Artikel Nr. 84 94 69 Article No.
- Page 26 Please do not discharge it in the rubbish bin, but check with your local council for recycling facilities in your area. Gestaltung urheberrechtlich geschützt © Westfalia 06/15...
