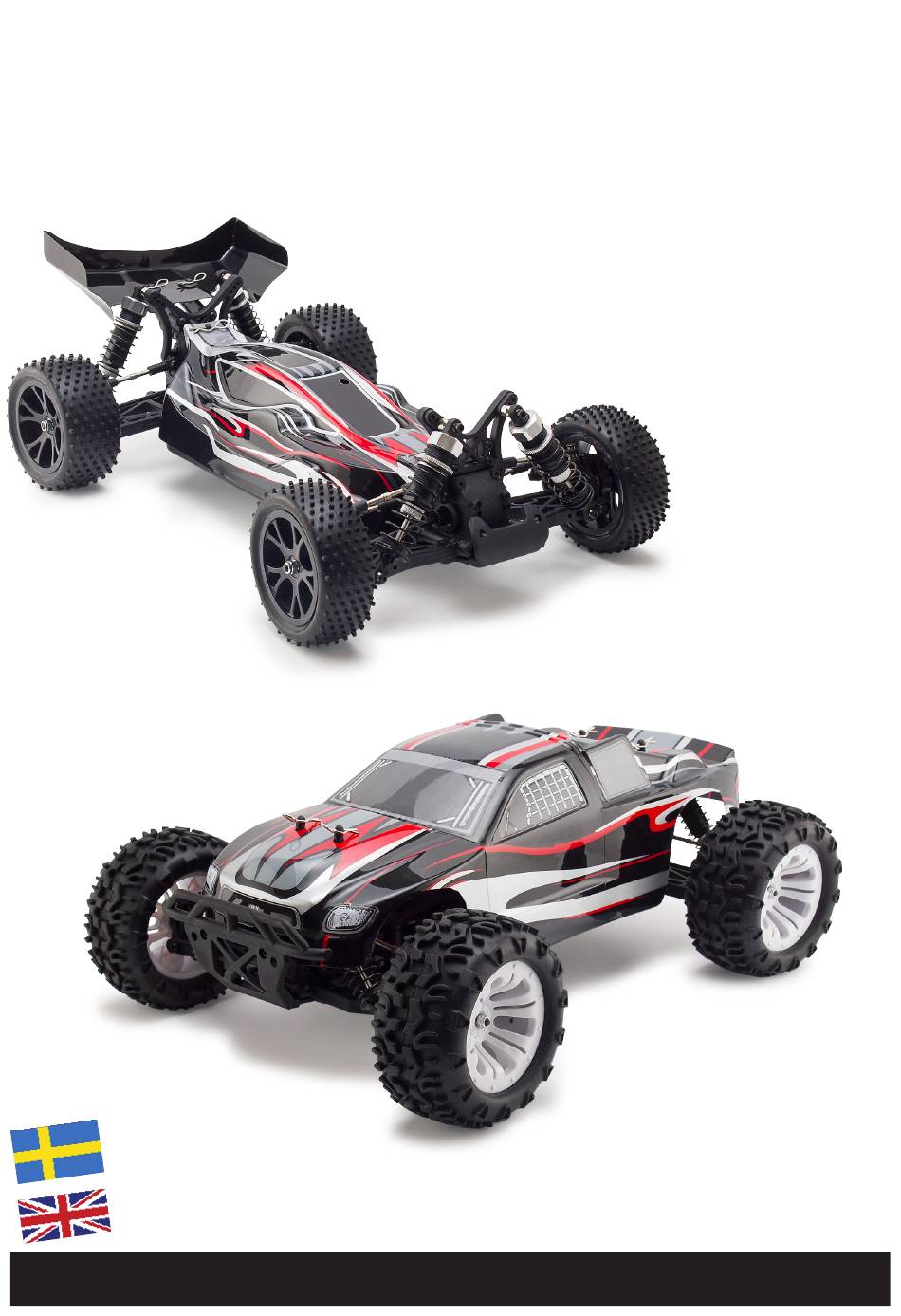

- Page 1 INTELLITEC 1/10 SERIES XB410 ST410 Svensk manual English instruction...
- Page 2 415mm 415mm Bredd 255mm 328mm Höjd 142mm 156mm Hjulbas 275/280mm 290/295mm Drivning XB410 Borstad XB410 Borstlös ST410 Borstad ST410 Borstlös Motor 3000kV 3000kV 40A (max 2-cell LiPo) 45A (2-3 cell LiPo) 40A (max 2-cell LiPo) 45A (2-3 cell LiPo) Batteri...
- Page 3 2,4GHz radio Intellitec 1/10 modeller levereras med följande radio. Radion är enkel att använda och har flera funktioner för att ställa in modellen till just din körstil. F. Ladduttag G. Uttag för simulator 6. Reversering styrning 7. Strömindikator 8. Trimreglage styrning 1.
- Page 4 Fast sken Gas/broms utslagskalibrering Detta steg är redan gjort från fabrik på de borstlösa Intellitec modellerna. Men vid byte av sändare eller mottagare måste en ny kalibrering göras. Om radion har utslagsbegränsning på gasen, ska denna ställas in till 100% utslag.
- Page 5 Att använda ZTW programmeringskort ZTW programmeringskortet med LED display är enkelt att använda och bära med sig. Alla programmeringsbara val syns på kortet. 1. Slå på strömmen till fartreglaget. Tag bort signalkabeln (kabeln som går från fartreglaget till mottagaren) och montera detta i programmeringskortet och vänta ca 2 sek tills LED-lamporna tänds.
-
Page 6: Specifications
415mm Width 255mm 328mm Height 142mm 156mm Wheel base 275/280mm 290/295mm Drive XB410 Brushed XB410 Brushless ST410 Brushed ST410 Brushless Motor 3000kV 3000kV 40A (max 2-cell LiPo) 45A (2-3 cell LiPo) 40A (max 2-cell LiPo) 45A (2-3 cell LiPo) Battery... -
Page 7: Troubleshooting
2,4GHz radio Intellitec 1/10 models comes with this radio. The radio is easy to handle and has several functions to trim the model to suite your driving style. F. Charging input G. DSC for simulator 6. Steering reverse 7. Power LED 8. - Page 8 40A ESC for brushed models Features Specifications 1. Communication with sound and LED 1. Suitable for 1/10 buggy or truck 2. Low-voltage protection (LiPo) 2. 2cells LiPo / 5-6cells NiMH 3. Over heating protection 3. 40A continuous current (340A burst) 4.
-
Page 9: Programming Options
Using the ZTW program card The ZTW Program card with LED display is easy to use and convenient to carry. All of the programmable functions are shown on the program card. 1. Turn on the ESC. Remove the Signal wire and plug it into the top-socket on the Program card, wait for 2 seconds until the LED is ON. - Page 10 XB410 sprängskiss · XB410 exploded view Monteringssteg XB410 · Assembly steps XB410 3. Montera bakvagn 1. Montera chassit 2. Montera framvagn 3. Assamble rear 1. Assamble the chassi 2. Assemble front 4. Montera däck 5. Montera motor och kardan 6. Montera servo 4.
- Page 11 XB410 sprängskiss · XB410 exploded view...
- Page 12 XB410 sprängskiss · XB410 exploded view...
- Page 13 XB410 sprängskiss · XB410 exploded view...
- Page 14 ST410 sprängskiss · ST410 exploded view Monteringssteg ST410 · Assembly steps ST410 3. Montera bakvagn 1. Montera chassit 2. Montera framvagn 3. Assamble rear 1. Assamble the chassi 2. Assemble front 4. Montera däck 5. Montera motor och kardan 6. Montera servo 4.
- Page 15 ST410 sprängskiss · ST410 exploded view...
- Page 16 ST410 sprängskiss · ST410 exploded view...
- Page 17 ST410 sprängskiss · ST410 exploded view...
- Page 18 XB410/ST410 reservdelar · spare parts...
- Page 19 XB410/ST410 reservdelar · spare parts...
- Page 20 XB410/ST410 reservdelar · spare parts...
- Page 21 XB410/ST410 reservdelar · spare parts...
- Page 22 XB410/ST410 reservdelar · spare parts...
- Page 23 XB410/ST410 reservdelar · spare parts...
- Page 24 XB410/ST410 reservdelar · spare parts H0068 FS-GT2 2.4GHz H0054 Program Card BL H0050 Brushed ESC 1pcs transmitter with RX...
- Page 25 XB410/ST410 optiondelar · option parts...
- Page 26 ST410 - unika reservdelar / unique spare parts...
- Page 27 ST410 - unika reservdelar / unique spare parts Anteckningar · Notes...
- Page 28 För uppdaterad information gällande reservdelar, optiondelar och trimkit - besök vår hemsida www.carrocar.se For updated information regarding spare parts, option parts and performance upgrades - visit our web site www.carrocar.se Imported and distributed by Carrocar AB · Box 1211 · 581 12 Linköping · Sverige +46 13-12 22 23 ·...
