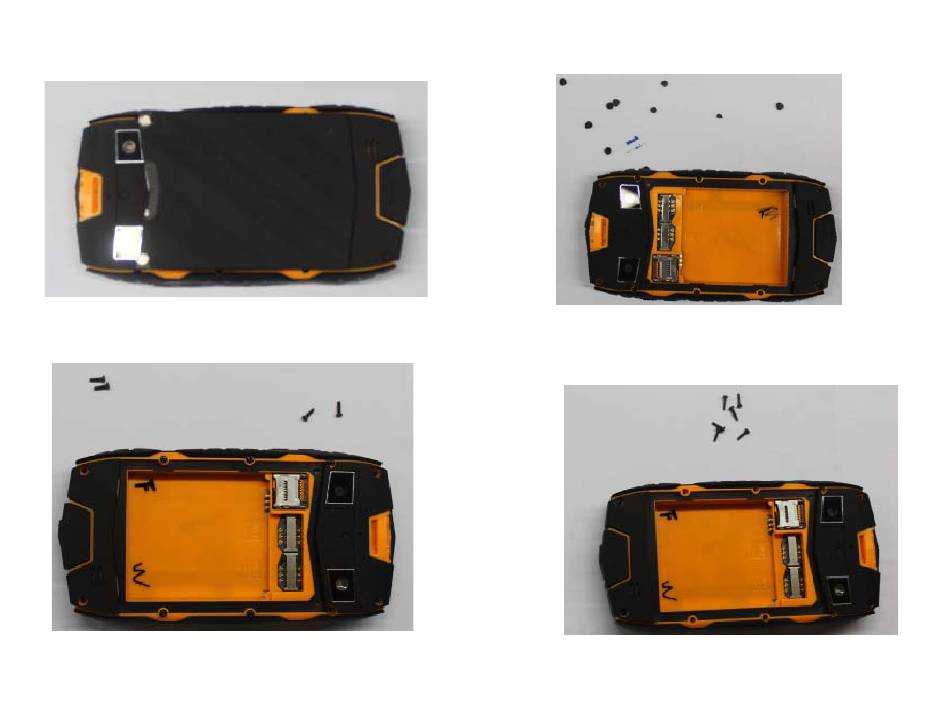

X-driver Disassembly steps
Step 1: prepare to disassembly
Step 2: Remove all 10 pcs screw cap
Step 3: Remove 4 corner screw. (M1.6)
Step 4: Remove 6 screw. (M1.4)

Advertisement

loading
Need help?

Need help?

Do you have a question about the X-Driver TM-4082R and is the answer not in the manual?

Questions and answers

Summary of Contents for texet X-Driver TM-4082R

  • Page 1 X-driver Disassembly steps Step 1: prepare to disassembly Step 2: Remove all 10 pcs screw cap Step 3: Remove 4 corner screw. (M1.6) Step 4: Remove 6 screw. (M1.4)
  • Page 2 X-driver Disassembly steps Step 5: remove rear cover Step 6: After remove rear cover Step 7: remove four PCBA frame screw Step 8: After remove four screws...
  • Page 3 X-driver Disassembly steps Step 9: remove Torch FPC connector Step 10: Remove T flash card FPC Step 11: After remove T-flash card FPC Step 12: Remove PCBA Frame...
  • Page 4 X-driver Disassembly steps Step 13: Remove Camera Step 14: After remove Camera Step 15: Remove T flash card FPC tape Step 16: After remove tape...
  • Page 5 X-driver Disassembly steps Step 17: Remove Camera rubber Step 18: After remove camera rubber Step 20: After Remove FPC Step 19: Remove T flash card FPC...
  • Page 6 X-driver Disassembly steps Step 22: Remove Display connector Step 21: remove main FPC connector Step 23:Remove touch panel connector Step 24: After remove connector...
  • Page 7 X-driver Disassembly steps Step 26: Remove PCBA Step 25: Side key FPC connector Step 27:Remove 3 screws to disassemble Step 28: After remove antenna frame Sub-PCBA...
  • Page 8 X-driver Disassembly steps Step 30: Remove Sub-PCBA Step 29: Remove screw to get Sub-PCBA Disassembly already...
  • Page 9 X-driver Assembly steps power key, volume key receiver P-sensor rubber Step 1: Make sure power key, volume key, receiver & P-sensor rubber was put into front cover already. Step 2: Display & metal case into front cover...
  • Page 10 X-driver Assembly steps Step 5: assemble Antenna Step 4: assemble Sub- Step 3: assemble main frame PCBA FPC connector into Sub- PCBA Step 7: assemble Side key connector Step 6: assemble RF connector...
  • Page 11 X-driver Assembly steps Step 10: assemble Touch Step 9: assemble Display Step 8: assemble main panel connector FPC connector FPC connector into PCBA Step 11: assemble Step 12: assemble T flash Step 13: assemble Camera rubber card FPC camera...
  • Page 12 X-driver Assembly steps Step 16: assemble torch Step 14: assemble PCBA Step 15: Screw it FPC connector frame Step 17: assemble seal ring Step 18: After assemble seal ring...
  • Page 13 X-driver Assembly steps Step 20: assemble assemble Step 19: Screw all 10 screws screw cap Assembled whole unit...
