V2 SENSIVA-WL Manual

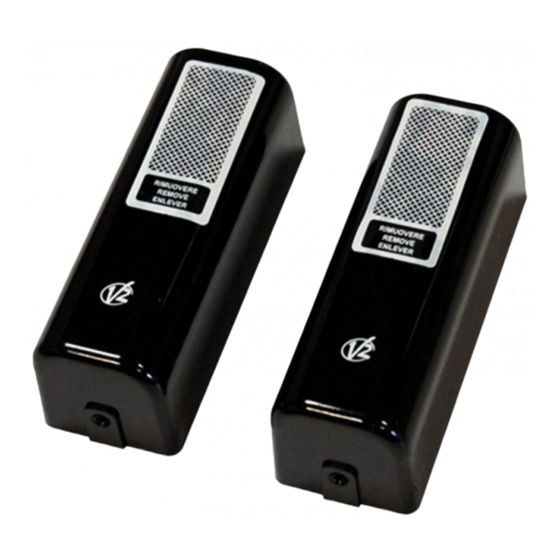

Synchronized, orientable, wall mounted photocells with battery powered transmitter
Hide thumbs
Table of Contents
  • Descrizione del Dispositivo
  • Collegamenti Elettrici
  • Messa a Punto
  • Dichiarazione DI Conformità
  • Sostituzione Della Batteria
  • Caratteristiche Tecniche
  • Description of the Device
  • Led Signals
  • Declaration of Conformity
  • Replacing Battery
  • Technical Specifications
