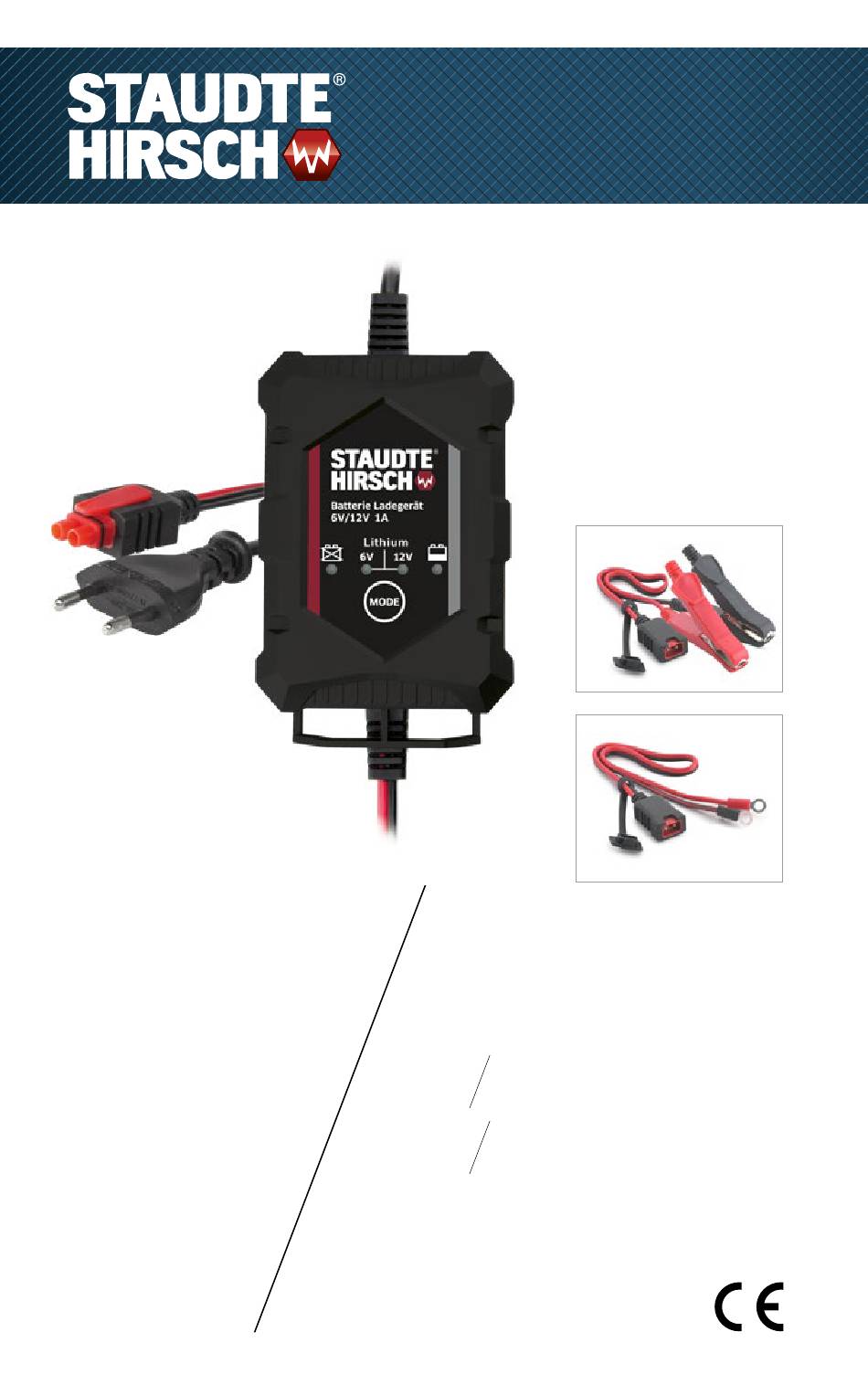

- Page 1 Bedienungsanleitung Batterie Ladegerät SH-3.120 Instruction Manual Battery Charger SH-3.120 Article no. 331200...
- Page 2 Umgebungstemperaturen über 40 °C, brennbare Gase, Lösungsmittel, Bestimmungsgemäße Verwendung Dämpfe, Staub sowie Luftfeuchtigkeit über 80 % rel. Luftfeuchte. Das Batterie Ladegerät SH-3.120 ist für das Aufladen von 6 V und 12 V Das Ladegerät darf auch nicht in der Nähe von entzündlichen Materialien „...
- Page 3 12 V Lithium-Modus Der 12 V Lithium-Modus eignet sich zum Laden von LiFePO -Akkus mit Das Batterie Ladegerät SH-3.120 ist mit einem übersichtlichen Bedien- integriertem Batteriemanagementsystem (bitte beachten Sie die Angaben und Anzeigepanel ausgestattet. Die LEDs geben Ihnen jederzeit Auskunft des Akkuherstellers).
- Page 4 Anschließend können Sie zwischen den verschiedenen Funktionen durch „ 6 V Blei-Modus – Ladekurve und Ladeverfahren Betätigung der MODE-Taste (3) wählen. Beachten Sie bitte bei der Auswahl des richtigen Betriebsmodus unbedingt die Angaben des Akkuherstellers bezüglich zulässiger Ladeschlussspannung und maximalem Ladestrom. 10 V 10 A Schließen Sie nun das Ladegerät polungsrichtig an den Akku an.
- Page 5 Technische Daten Eingang Betriebsspannung 100 – 240 V AC, 50/60 Hz Eingangsstrom max. 0,38 A Leistungsaufnahme max. 24 VA Ausgang Geeignete Akkuspannung 6 V, 12 V Ladestrom max. 1,0 A ± 10 % Aufladbarer Akkutyp 6 V und 12 V Blei-Akkus Säure, Gel, AGM 12 V LiFePO -Akkus...
- Page 6 Intended use gases, solvents, vapours, dust and relative humidity in excess of 80 %. The Battery Charger SH-3.120 is suitable for charging 6 V and 12 V lead bat- teries as well as 12 V lithium batteries (LiFePO ) with integrated battery ma- The charger may not be operated in the presence of flammable „...
- Page 7 Operation and display elements 12 V Lithium mode The Battery Charger SH-3.120 is equipped with a clear operation and The 12 V Lithium mode is suitable for charging rechargeable 12 V LiFePO display panel. The LEDs inform you about the chosen operating mode,...
- Page 8 Then, you may select from various functions by pressing the MODE button „ 6 V Lead mode – Charging curve and charging method (3). Please strictly observe the information of the manufacturer of the rechargeable battery concerning permissible final charging voltage and maximum charging current when selecting the correct operating mode.
- Page 9 Technical data Input Operation voltage 100 – 240 V AC / 50/60 Hz Input current max. 0.38 A Power consumption max. 24 VA Output Suitable battery voltage 6 V, 12 V Charging current max. 1.0 A ± 10 % Rechargeable battery type 6 V and 12 V lead batteries Acid, Gel, AGM 12 V LiFePO4 batteries...
- Page 10 Bemaßungen SH-3.120 Die Adapterkabel können auch separat bestellt werden: Dimensioning SH-3.120 Bemaßungen PL-CO01P / SH 1 A, 2 A The adapter cables may also be ordered separately: Adapterkabel mit Batterieklemmen (Art.-Nr. 911000.K) „ Adapter cable with battery clamps (Order no. 911000.K) 100.5 mm...
- Page 11 Staudte Hirsch Designed in Germany. Powered by IVT. IVT Innovative Versorgungstechnik GmbH Dienhof 14 D-92242 Hirschau fon +49 (0) 9622 71991-0 fax +49 (0) 9622 71991-20 info@ivt-hirschau.de www.ivt-hirschau.de...
