Summary of Contents for Staudte Hirsch SH-3.160

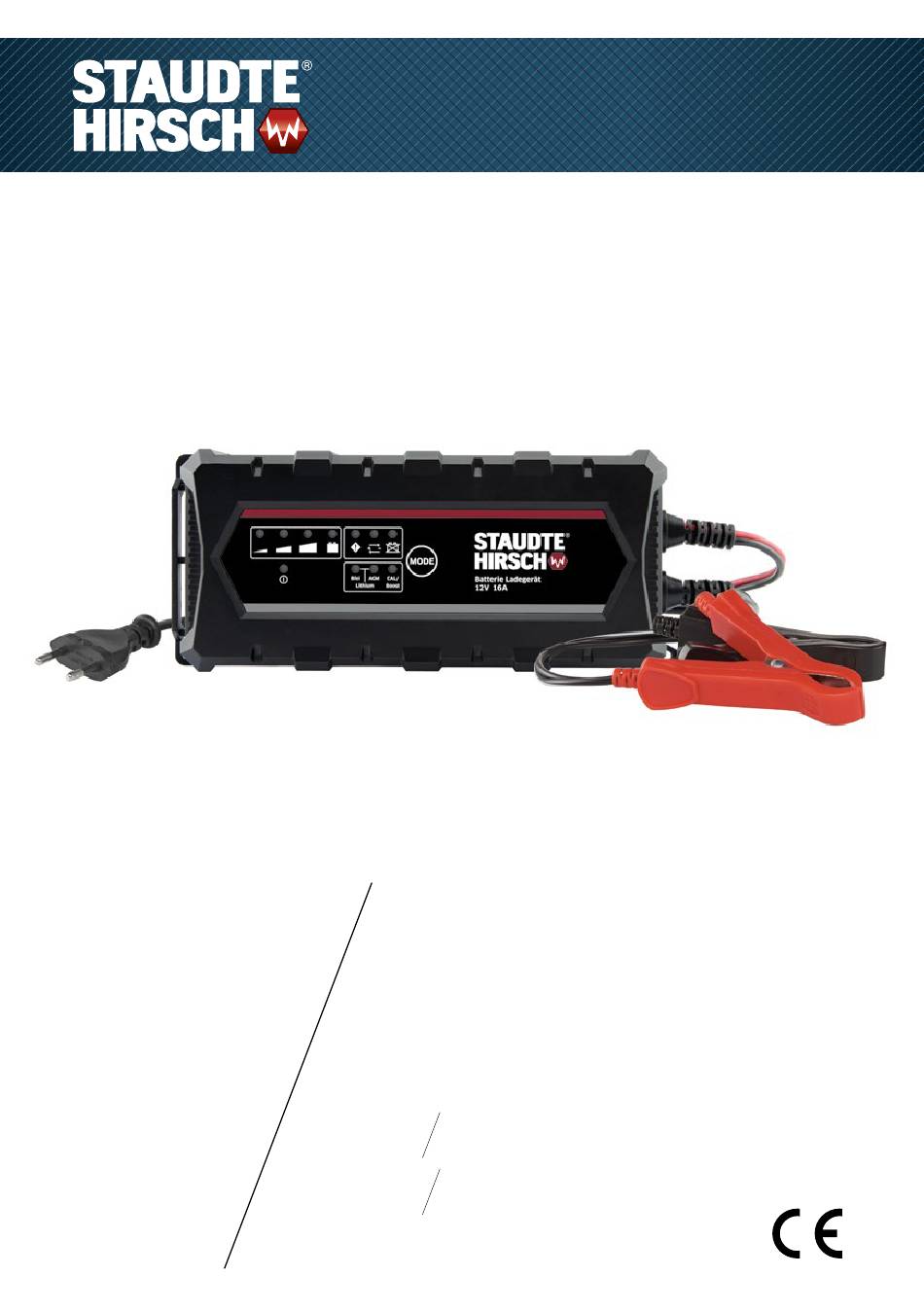

- Page 1 Bedienungsanleitung Batterie Ladegerät SH-3.160 Instruction Manual Battery Charger SH-3.160 Article no. 331600...
- Page 2 Batterie Ladegerät SH-3.160 Betrieb Artikel-Nr. 331600 Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen Umständen zu „ vermeiden. Widrige Umgebungsbedingungen sind: Umgebungstemperaturen über 40 °C, brennbare Gase, Lösungsmittel, Dämpfe, Staub sowie Luftfeuchtigkeit über Bestimmungsgemäße Verwendung 80 % rel. Luftfeuchte. Das Batterie Ladegerät SH-3160 ist für das Aufladen und die Pflege von 12 V Blei- Das Ladegerät darf auch nicht in der Nähe von entzündlichen Materialien oder...
- Page 3 Nach ca. 2 Sekunden leuchtet die LED konstant und der Ladebetrieb beginnt. Der maximale Ladestrom beträgt 16 A. Die Ladeschlussspannung beträgt 14,4 V. Der Das Batterie Ladegerät SH-3.160 ist mit einem übersichtlichen Bedienungs- und Ladestatus wird durch die LEDs (1) angezeigt. Wenn alle LEDs konstant leuchten ist Anzeigepanel ausgestattet.
- Page 4 Aufladen des Akkus Ladekurven Stellen Sie zuerst sicher, dass es sich um einen 12 V Blei-Akku, einen 12 V Cal- „ cium-Akku oder einen 12 V Lithium-Akku (LiFePO ) mit BMS handelt. Akkus mit 12 V AGM-Modus – Ladekurve und Ladeverfahren anderen Spannungen können nicht geladen werden! 16,0 A Trennen Sie alle Verbraucher vom Akku ab.
-
Page 5: Technische Daten
Technische Daten 12 V Lithium-Modus – Ladekurve und Ladeverfahren Eingang Betriebsspannung 220 – 240 V AC, 50/60 Hz Eingangsstrom max. 1,25 A 16,0 A Leistungsaufnahme 270 VA 15 V 14,4 V 14,4 V 13,4 V Ausgang Geeignete Akkuspannung 12 V 10,0 V Ladestrom max. - Page 6 40 °C, flammable gases, solvents, vapours, dust and Intended use relative humidity in excess of 80 %. The Battery Charger SH-3.160 is suitable for charging and maintaining rechargeable The charger may not be operated in the presence of flammable materials or gases. „...
- Page 7 The charging current is 16 A. The final charge voltage is 14.4 V. The charging The Battery Charger SH-3.160 is equipped with a clear operation and display panel. status is indicated by LEDs (1). If all LEDs are constantly on, the battery is full.
- Page 8 Charging the battery Charging curves First ensure that it is a 12 V lead-acid battery, a 12 V calcium battery or a 12 V „ lithium battery (LiFePO ) with BMS. Rechargeable batteries with other voltages 12 V AGM mode – Charging curve and charging method cannot be charged! 16.0 A Disconnect all consumers from the rechargeable battery.
- Page 9 Technical data 12 V Lithium mode – Charging curve and charging method Input Operation voltage 220 – 240 V AC, 50/60 Hz Input current max. 1.25 A 16.0 A Power consumption 270 VA 15 V 14.4 V 14.4 V 13.4 V Output Suitable battery voltage 12 V...
- Page 10 Technische Besonderheiten Bemaßungen SH-3.160 Bemaßungen PL-CO10P / 10 A Technical Features Dimensioning SH-3.160 Passend für 12 V Blei-, Calcium- und Lithium-Akkus „ Suitable for 12 V lead, calcium and lithium batteries Mehrstufiges, mikroprozessorgesteuertes Ladeverfahren „ Multi-stage, microprocessor-controlled charging method Boost-Funktion zur Reaktivierung tiefentladener Blei-Akkus „...
- Page 11 Staudte Hirsch Designed in Germany. Powered by IVT. IVT Innovative Versorgungstechnik GmbH Dienhof 14 D-92242 Hirschau fon +49 (0) 9622 71991-0 fax +49 (0) 9622 71991-20 info@ivt-hirschau.de www.ivt-hirschau.de...
