RITS-N SK-10DA Instruction Manual

안전센서 1BEAM 설치 메뉴얼
(SK-10DA)
(주)리츠엔 자동문 안전센서를 구입해 주셔서 감사합니다. 자동문 안전센서는 통행 시 인체 또는 물체가 감지되면 자동
으로 문이 닫히지 않도록 만들어진 적외선 센서 제품입니다.
1

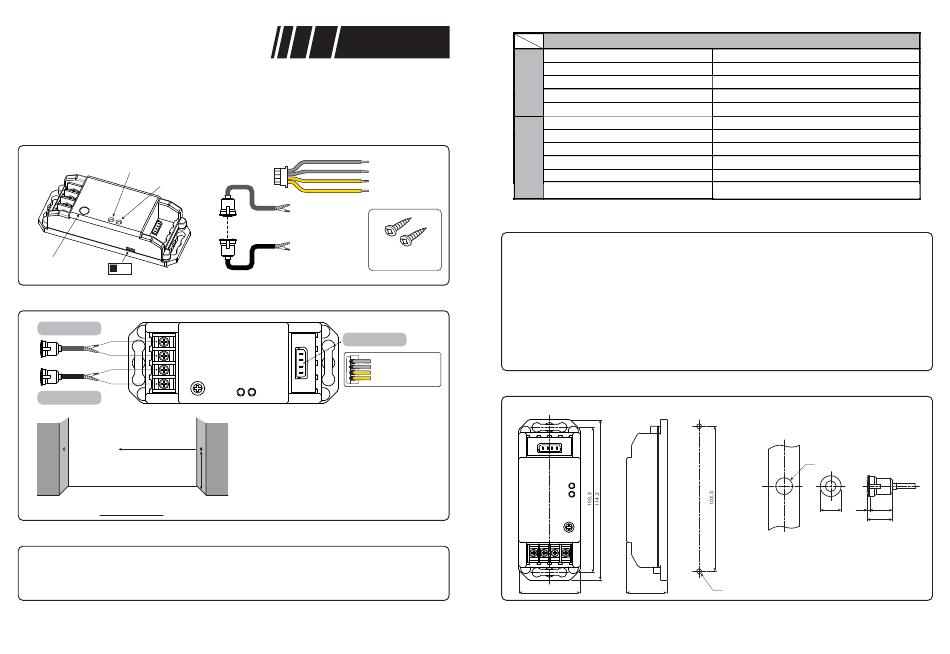

PARTS DESCRIPTION 외관명칭
컨트롤 박스
동작 LED
전원 LED
거리조절볼륨
NO NC < 초기설정값 : NO >
2
WIRING 결선
발광렌즈 (회색)
수광렌즈 (파란색)
수광
발광
높이 500mm
센서 설치 방법
3
CAUTION 주의사항
1. 전원은 AC/DC 12V~24V 극성 구분 없이 입력할 수 있습니다.
2. 안전센서가 고장 날 경우 자동문은 계속 열려 있습니다.
RITS-N CO., LTD
센서
하네스 4핀
(4P Connector / 0.3m)
발광렌즈 (Transmitter)
(회색 / 5m)
수광렌즈 (Receiver)
(파란색 / 5m)
설치용 스크류
연결 커넥터
컨트롤 박스
전원
(AC/DC 12V~24V)
접점 출력
[ 설 치 방 법 ]
지면으로부터 500mm 이상의 간격을 두고 설치
4
SPECIFICATIONS 기기의 규격
구
성
사
양
5
USER MANUAL 사용설명서
1. 전원선에 AC/DC 12~24V (무극성)를 연결하면 전원 LED가 켜지면서 전원이 공급됩니다.
2. 결선도와 같이 결선 후 발광렌즈와 수광 렌즈를 마주보게 합니다.
렌즈 사이에 인체나 물체를 감지시키면 동작 LED에 녹색 불이 들어오면서 접점출력이 이루어집니다.
3. 공장 출고 시 감지거리는 최대거리(10m이하)로 설정되어 있습니다.
4. 최소 거리는 15cm이상 입니다.
5. 자동문 이외라도 접점출력이 필요한 기기에는 어디서나 사용 가능합니다.
예) 주택보안용, 은행보안용, 셔터도어 안전센서 등
(자동문 컨트롤러)
6
EXTERNAL DIMENSIONS 외관도
컨트롤 박스
43,7
SK-10DA (안전센서 1BEAM)
발광, 수광 렌즈 중간 연결선
발광, 수광 렌즈
스크류 (4 X 13)
사용 설명서
4핀 커넥터
전 원
릴레이 접점용량
사용 온도
거 리
소비전류 Standby 75mA / Active 100mA
무 게 컨트롤 75g / 렌즈 133g (5m 중간연결선 포함)
29,0
Ø3.5
2선 (각 5M)
2선
2EA
1매
1EA
AC/DC 12V ~ 24V (무극성)
24V/1A
-20℃ ~ 60℃
10m이하 / 사용자 조정가능
센서
Ø12
Ø15 16,2
2
18,2
단위 : m/m
