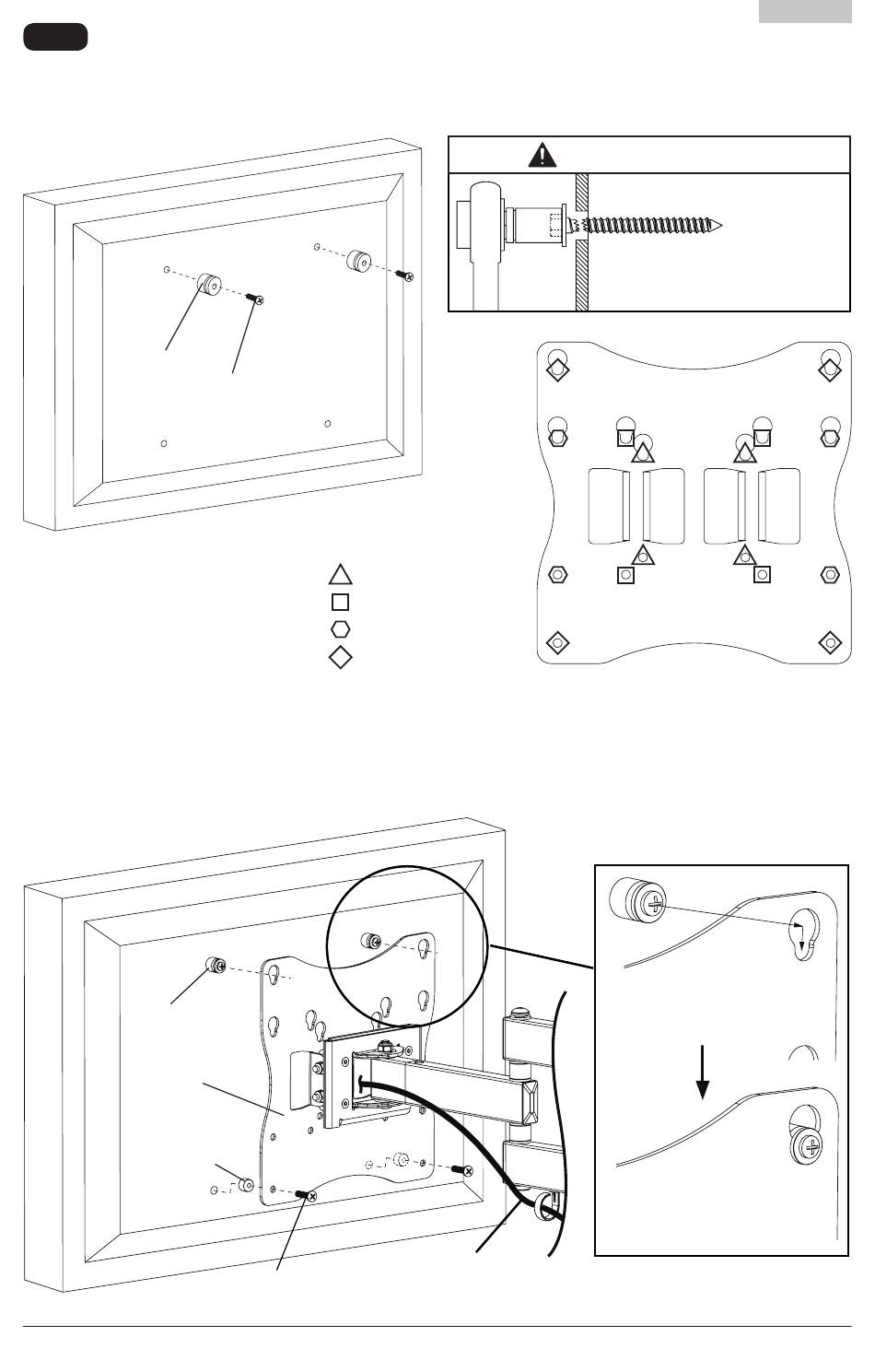

Fijar los soportes a una pantalla de parte trasera plana
2
Seleccione los tornillos cortos (A), medianos (B) o largos (C). Fije dos espaciadores (F) en los dos
agujeros de montaje superiores de la parte trasera de la pantalla utilizando dos de los tornillos
seleccionados. Apriete los tornillos con firmeza. No apriete los tornillos en exceso.
F
Levante la pantalla y enganche los espaciadores (F) en la unidad de pared. Fije la parte inferior de la
pantalla en la unidad de pared (K) utilizando dos de los tornillos seleccionados y dos espaciadores (G).
Apriete los tornillos con firmeza. No apriete los tornillos en exceso.
NOTA: Es posible que necesite una llave allen (I) para ajustar el giro.
F
K
G
tornillo
VESA 75 x 75
VESA 100 x 100
VESA 100 x 200
VESA 200 x 200
Pase los cables por el
tornillo
gancho para el manejo de
los cables.
ADVERTENCIA
8 de 16
PUBLICADO: 09-11-09 HOJA #: 202-9377-1
Español
No apriete los tornillos en
exceso; los podría dañar.
Fig. 2a
