Luis 7"-System Basic Operating Manual page 13

4. ANSCHLUSS & INBETRIEBNAHME
Es existieren drei Anschlüsse zur Stromversorgung (Rot, Schwarz und Grün).
Die Kabel haben die folgenden Funktionen:
ROTES KABEL
Verbinden Sie dieses Kabel mit einer Standard +12/24V Quelle.
SCHWARZES KABEL
Verbinden Sie dieses Kabel mit der Karosserie.
GRÜNES KABEL
Verbinden Sie dieses Kabel mit dem positiven Anschluss der Rücklichter, oder
mit einem geschalteten positiven Ausgang des Rückwärtsgangs. Sobald der
Rückwärtsgang eingelegt wird, werden Monitor und Kamera eingeschaltet.

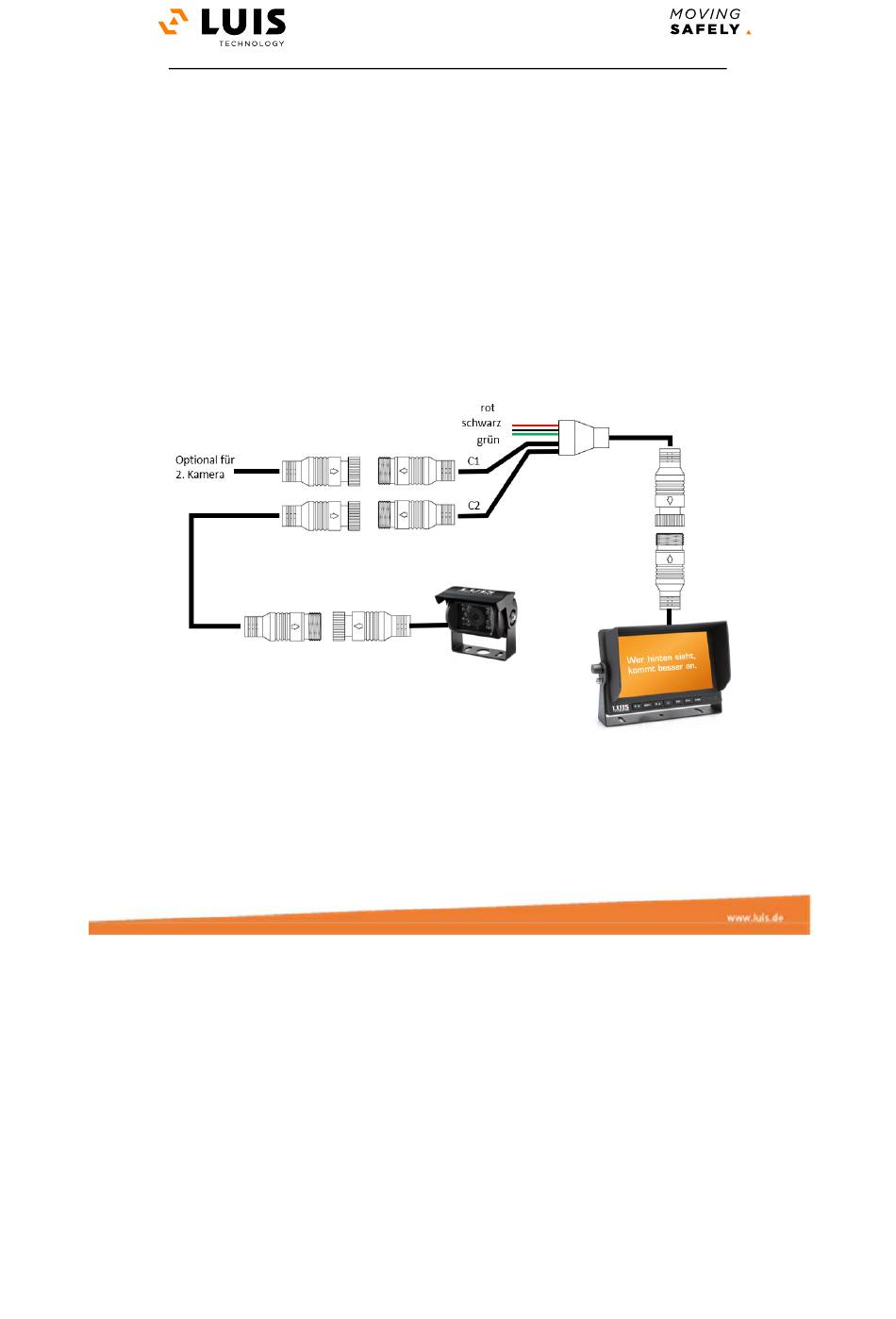

4.1. DARSTELLUNG DER ANSCHLÜSSE
13
