Summary of Contents for Taramps Bass 1200

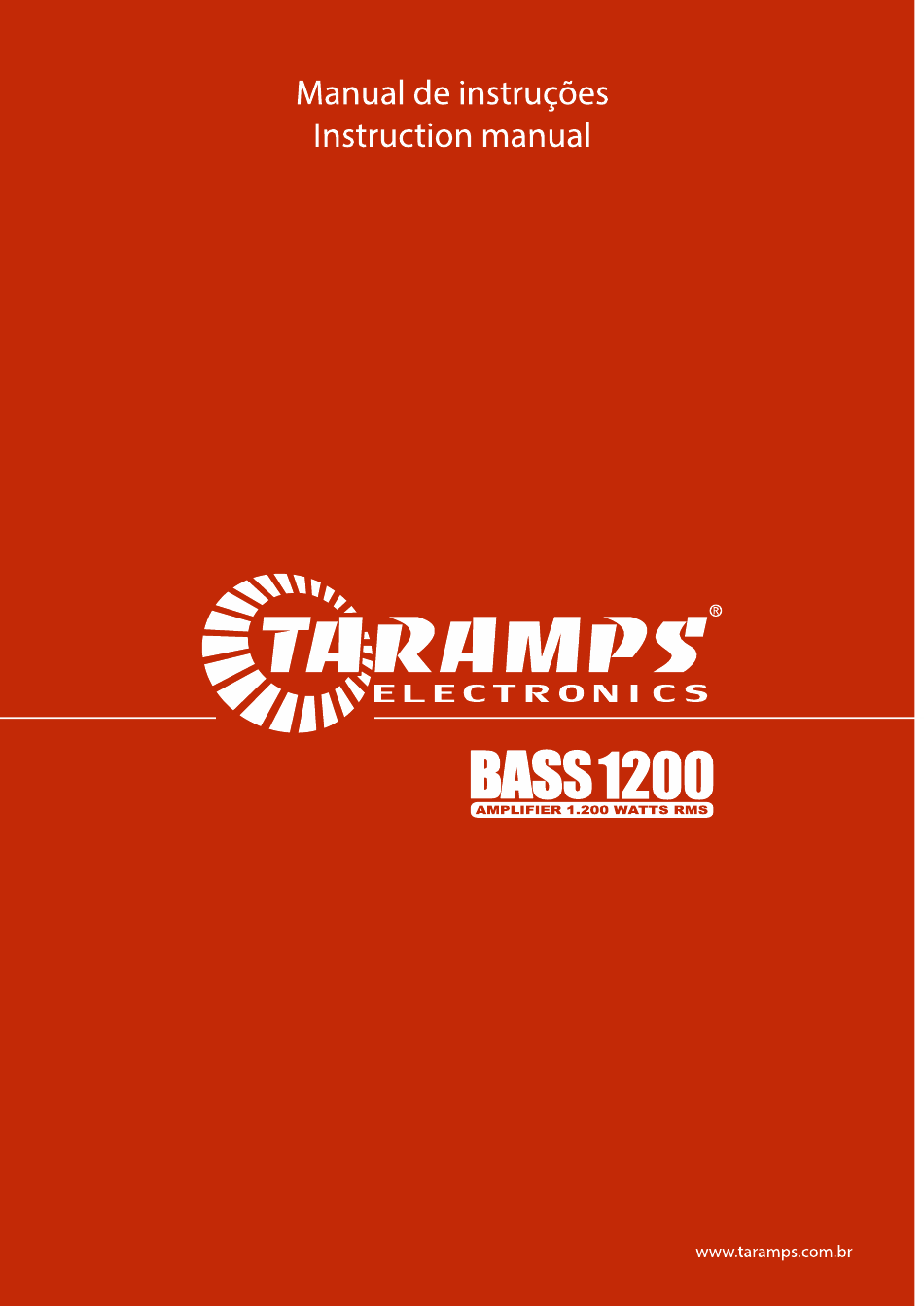

- Page 1 1 OHM 2 OHMS...
- Page 2 10 • Características técnicas 10 • Technical features Termo de garantia / Term of warranty A TARAMPS, localizada à Rua Abílio Daguano, 274 Res. TARAMPS, located on Abilio Daguano Street 274, Res. Manoel Martins - Alfredo Marcondes - SP, CEP 19.180-000, Manoel Martins –...
-
Page 3: Recomendações Importantes
7 - A instalação do mesmo deve ser feita por um profissional qualificado. A Taramps reserva o direito de modi car o conteúdo deste manual sem aviso prévio e nem obrigatoriedade de aplicar as modi cações em unidades anteriormente produzidas. -
Page 4: Leds Indicadores
FREQ.: Determina a frequência de atuação do Bass Boost de 35Hz a 60Hz. 5 - COOLER: O BASS 1200 possui um cooler de ventilação interna e que não pode ser obstruído. Este cooler é controlado por um sistema inteligente (Smart Cooler). O mesmo só... - Page 5 Conector de saída e alimentação SPEAKER POWER Amplificador 1 Ohm / 2 Ohms 1 - SPEAKER: Saída (negativo e positivo) para a conexão dos transdutores (alto falantes). Seguir a polaridade indicada e a impedância mínima recomendada. Para associações de alto falantes, a impedância a ser considerada é a impedância resultante. Para o amplificador em 1 OHM Para o amplificador em 2 OHMS Impedância...
-
Page 6: Installation
Instalação Qualquer ligação nos conectores de alimentação, entrada ou saída deverão ser feitas somente com o amplificador desligado. Bitola de fiação e fusível recomendados Cabo de alimentação positivo / negativo_______________________________ 16mm² Bitolas dos cabos de saída ____________________________________________ 6mm² Bitola do cabo remote ____________________________________________ 0,75mm² Fusível ou disjuntor de proteção_________________________________________60A Atenção: O uso de fiação com bitola inferior ao recomendado causa perda de potência e sobreaquecimento da fiação. - Page 7 Instalação / Installation *Imagens Ilustrativas / Illustrative images 16mm² (5 AWG) Cabo RCA / RCA Cable Taramps 16mm² (5 AWG) CD/DVD Player / Head Unit Cabo Remote 0,75mm² / Remote Cable 18 AWG...
- Page 8 7 - The amplifier must be installed by a qualified professional. Taramps reserves the right to modify the contents of this document at any time without prior notice and does not have the obligation to apply the changes in units which were previously produced.
-
Page 9: Leds Indicator
FREQ: Set the Bass Boost center frequency, from 35Hz up to 60Hz. 5 - FAN: The BASS 1200, has ONE internal fan, and cannot be blocked. This fan is controlled by an intelligent system (Smart Cooler). The fan only runs at maximum speed after the product reach a certain temperature level. -
Page 10: Power Supply Connector
Power supply connector SPEAKER POWER Amplificador 1 Ohm / 2 Ohms 1 - SPEAKER: Output (positive and negative) to loudspeakers connection. Follow the polarity described and the minimum impedance recommended. To combine loudspeakers, the resulting impedance must be taken into consideration. Amplifier 1 OHM Amplifier 2 OHMS Resulting... - Page 11 Características técnicas / Technical features Impedância Mínima de Saída 1 OHM 2 OHMS Minimum Output Impedance: Número de Canais Number of Channels: Potência Nominal 1200W RMS* Output Power / @14.4VDC - 1 OHMS: Potência Nominal 680W RMS 1200W RMS* Output Power / @14.4VDC - 2 OHMS: Potência Nominal 680W RMS Output Power / @14.4VDC - 4 OHMS:...
