Vejledning til watt- & energimeter 4075.50
19.01.11

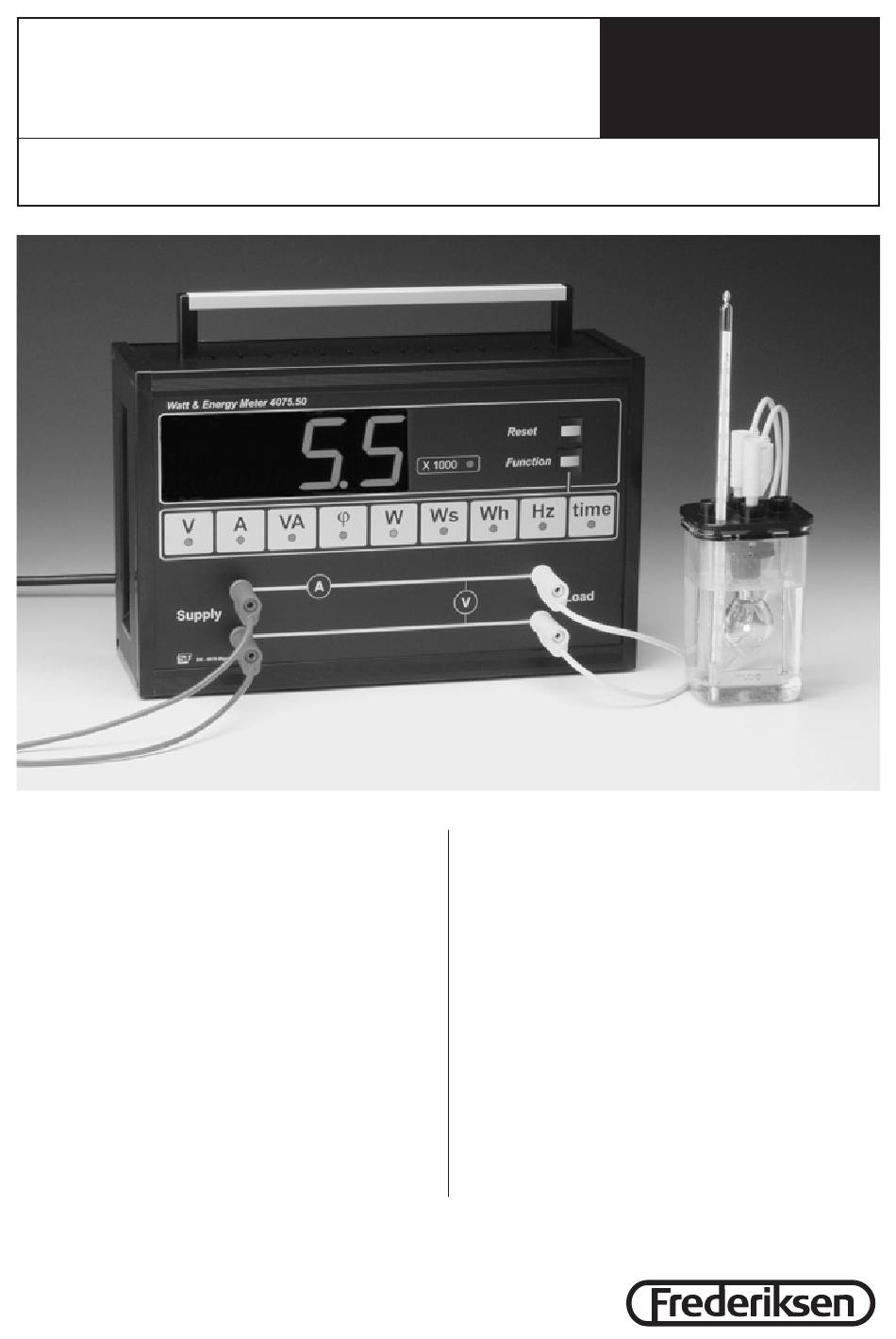

Beskrivelse af udstyret
Dette instrument måler en række elektriske størrel-
ser, herunder effekt- og energiforbrug indenfor et
meget stort måleområde med en høj grad af nøjag-
tighed.
Instrumentet måler på lavspænding ved hjælp af sik-
kerhedsbøsningerne på forpladen, og på netspæn-
ding ved hjælp af netstik på bagsiden.
Instrumentet måler følgende elektriske størrelser:
V
Spænding (sand RMS-værdi) U
A
Strøm (sand RMS-værdi) I
VA Tilsyneladende effekt U
ϕ
Faseforskydning mellem spænding og strøm
W Afsat effekt (sand RMS-værdi) P = U
A/S Søren Frederiksen, Ølgod
Viaduktvej 35 · DK-6870 Ølgod
eff
eff
·I
eff
eff
·I
·cos(ϕ)
eff
eff
Tel. +45 7524 4966
info@frederiksen.eu
Fax +45 7524 6282
www.frederiksen.eu
Command Summary: page 9
Ws
Afsat energi (siden sidste tryk på Reset) P·t
Wh Afsat energi (siden sidste tryk på Reset) P·t
Hz
Frekvens for AC
Time Forløbet tid (siden sidste tryk på Reset)
Bemærk, at de to energiområder (Ws og Wh) nulstil-
les uafhængigt af hinanden.
Instrumentet er designet til undervisningsbrug, og er
derfor forsynet et let aflæst display med 45 mm høje
cifre. Instrumentet er elektronisk sikret mod overbe-
lastning, og er forsynet med en termosikring i forbin-
delse med målinger på netspænding.
Måledata kan løbende overføres til en computer via
et serielt interface. Desuden kan data opsamles i
den indbyggede datalogger.
English Manual: page 5
AC 4075.50
®
