CENTRALINA per PANNELLI SOLARI
a CIRCOLAZIONE FORZATA
•
Alimentazione 230V~
•
Gestione impianti con integrazione
•
Gestione impianti con accumulo singolo o doppio
•
TEST manuale pompa collettore
•
Segnalazione di attività mediante spie
•
Regolazione dei parametri di funzionamento
1
P 1
P 2
P 3
P 4
SET
ON

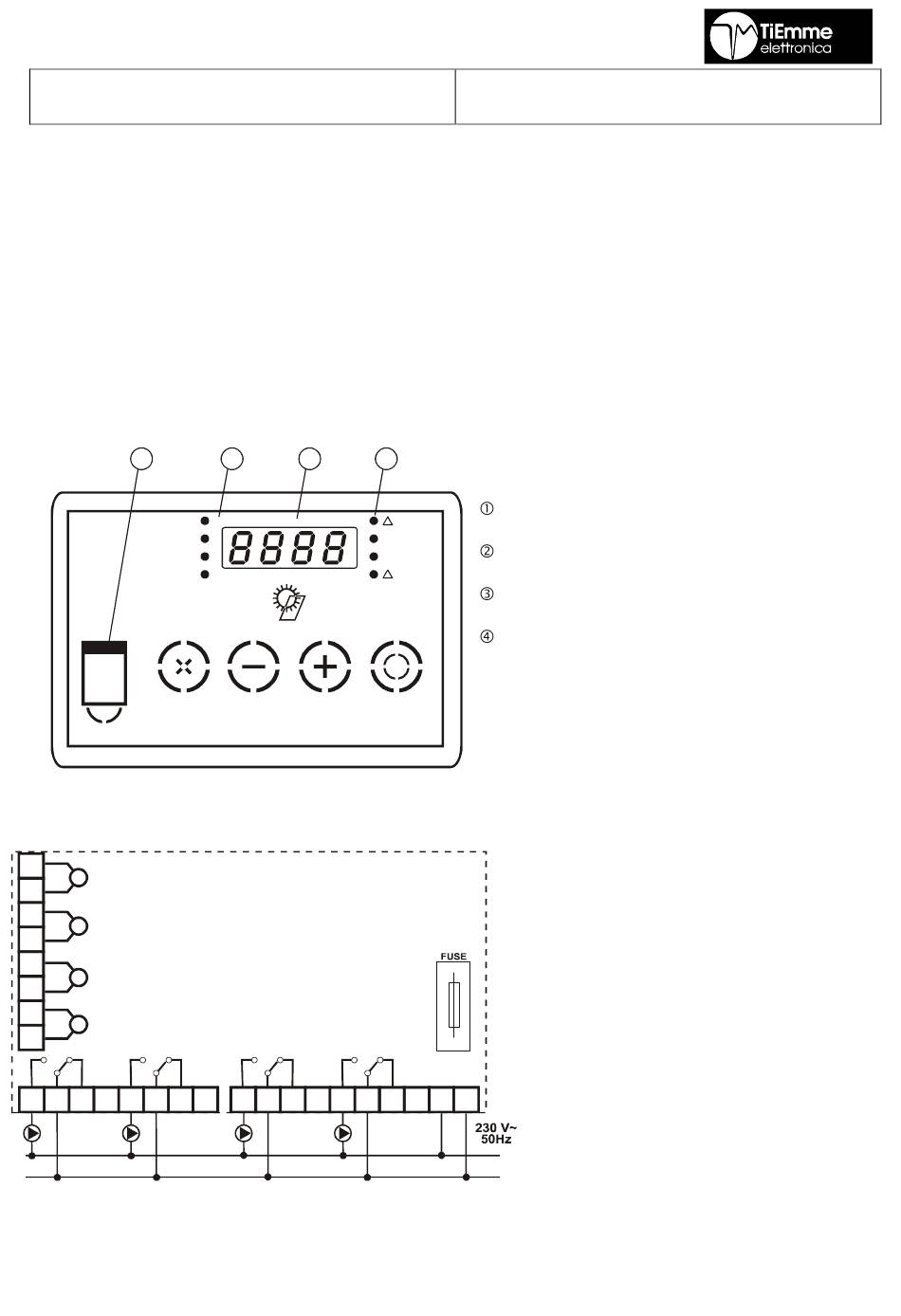

fig.1 Aspetto esteriore / external aspect
26
T1
25
24
T2
23
22
T3
21
20
T4
19
18 17
16
15
14
13
12
P4
P3
fig.2 Schema di collegamento / Wiring diagram
SOLAR
2
3
TEMP
TEST
11
10
9
8
7
6
5
P2
P1
BOX-200
UNIT CONTROLLER for FORCED
CIRCULATION SOLAR PANEL
•
230V~ Power supplied
•
Plant management with heat integration
•
Plant management with one or two boilers
•
Manual TEST collector pump
•
Indicators for panel operations
•
Regulation of the functioning parameters
4
Legenda / Legend:
interruttore generale Acceso/Spento
T
1 - 2
general switch ON/OFF
T H 3 - M
led di segnalazione attivazione uscite
T H 3 - m
indicators of out operations
T
T 3
- 4
display di visualizzazione temperature
display for visualisation temperatures
led di segnalazione soglie
threshold indicators
Tasti / Buttons:
(M)
MENU
MENU
(+)
PLUS-TEST
(-)
MINUS-TEMP
(X)
SET
T1
T2
T3
T4
P1, P2, P3, P4 Uscite / Output
LINEA
4
3
2
1
N
L
Sonda collettore 0 ÷180°C /
Collector probe 0 ÷180°C
Sonda accumulo principale 0 ÷ 99°C
Main boiler probe 0 ÷99°C
Sonda accumulo principale 0 ÷ 99°C
Main boiler probe 0 ÷99°C
Sonda accumulo secondario 0 ÷ 99°C
Secondary boiler probe 0 ÷ 99°C
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SOLAR BOX-200 and is the answer not in the manual?

Questions and answers

Related Manuals for TiEmme SOLAR BOX-200

Summary of Contents for TiEmme SOLAR BOX-200

  • Page 1 BOX-200 SOLAR CENTRALINA per PANNELLI SOLARI UNIT CONTROLLER for FORCED a CIRCOLAZIONE FORZATA CIRCULATION SOLAR PANEL • Alimentazione 230V~ • Gestione impianti con integrazione • Gestione impianti con accumulo singolo o doppio • TEST manuale pompa collettore • Segnalazione di attività mediante spie •...
  • Page 2 CONFIGURAZIONE ‘0’ T1ice T1-2 T1Sic TH3-M TH3-m TH3-m T1Sic T3Sic T2Sic PISCINA T1Pro CONFIGURAZIONE T1-2 T1-4 T1-4 ‘1’ T1ice T1Sic T1Sic TH3-m TH3-M TH3-M T2Sic T4Sic T1-2 T1-2 TH3-M T1-2 TH3-M T1Pro T4Sic PISCINA CONFIGURAZIONE ‘2’ T1-2 T3-4 T1ice T1Sic TH3-M TH3-m T1Sic...

  • Page 3: Funzionamento

    GENERALITÀ La centralina (fig.1) è appositamente studiata per la gestione di impianti a pannelli solari utilizzanti elementi di accumulo. La sua versatilità permette applicazioni per un ampio range di configurazioni degli impianti. Il display e i led permettono di visualizzare le temperature rilevate dalle sonde, di monitorare i dispositivi attuatori e di segnalare eventuali guasti.

  • Page 4: Montaggio Ed Installazione

    Menu SECONDARIO: Tabella 3 Permette di modificare i parametri di funzionamento della centralina. Per accedere al MENU tenere premuti insieme i tasti (-) e (+) per circa 5 secondi. Il display visualizza l’etichetta del primo parametro della lista di tabella 3. Per scorrere le etichette dei parametri utilizzare il tasto (M).

  • Page 5: Caratteristiche Tecniche

    CARATTERISTICHE TECNICHE Vedi tabella 4. (Appendice pag. 8) ATTENZIONE Evitare di accoppiare i cavi delle sonde con quelli di potenza. Utilizzare un cavetto schermato bipolare con calza libera di sezione minima 1,5 mm² e lunghezza max. 25 m. Munire l’alimentazione dell’impianto di un interruttore bipolare conforme alle norme vigenti e con distanza di apertura dei contatti di almeno 3 mm in ciascun polo.

  • Page 6: Configuration Menu

    MENU There are three menus: CONFIGURATION Menu Table 1 Allow to select the configuration in which the device will operate according to the system. Press (M) for 5 seconds to enter the MENU. The display shows ConF. Press (S) to change the configuration. Modify the value keeping pushing (S) with (-) or (+).

  • Page 7: Technical Characteristics

    • place the device in a dry place and away from sources of heat; • place the box-container; • place the probes so read the temperature correctly, avoid the direct or indirect contact with the flame: T1 collector temperature probe install on the solar panel collector.
  • Page 8 Versione Large: 180 x 130 x 55 mm Large Version: 180 x 130 x 55 mm Tabella 4 Caratteristiche tecniche / Table 4 Technical features Norme applicate EN 60730-1 50081-1 EN 60730-1 A1 50081-2 Applied rules Zona Industriale 06055 Marsciano (PG) TiEmme elettronica Tel-Fax: +39.075.8743.905 www.tiemmeelettronica.it...
