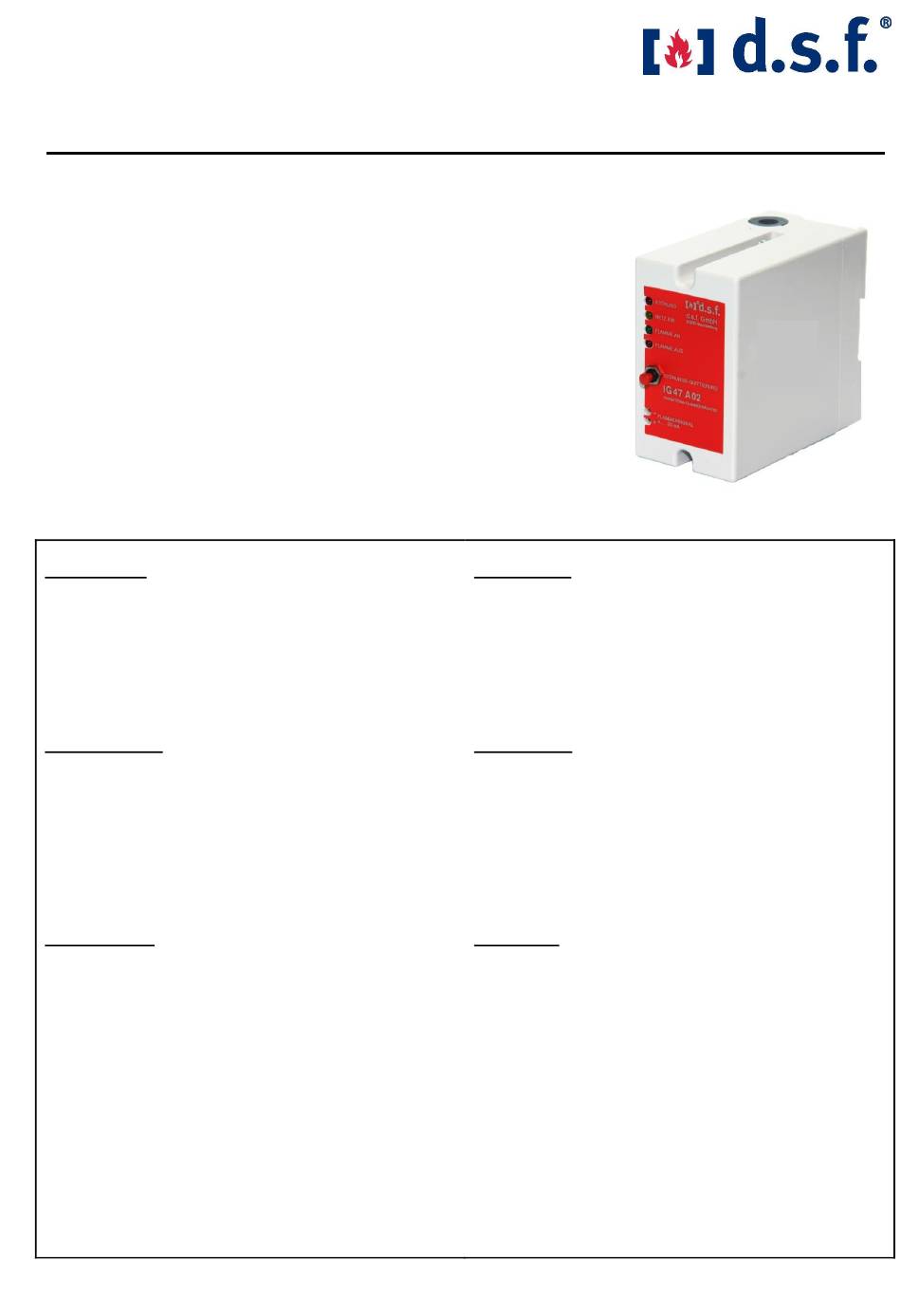

d.s.f. IG 47 A02 Technical Manual

Betriebsanleitung
Technical Manual
IG 47
Modell A02
Selbstüberwachender
Ionisations-Flammenwächter SIL2
Self check-Ionization Flame
Safeguard Control SIL2
Anwendung:
Die Gebrauchsanweisung ist vor Inbetriebnahme
sorgfältig zu lesen.
Das Gerät ist
lebensgefährdenden
Missachtung dieser Warnung kann zu Verletzungen
oder mechanischer Zerstörung führen.
Beschreibung:
Der Ionisations-Flammenwächter IG 47 ist ein selbst-
überwachender Flammenwächter, zugelassen nach
DIN EN 298 für Dauerbetrieb, für Gasbrenner
beliebiger Leistung, mit und ohne Gebläse und dient
zur Überwachung von Industrie-Brennern an Öfen in
Raffinerien und in der Petrochemie, wo ein Höchstmaß
an Sicherheit und Verfügbarkeit gefordert wird.
Arbeitsweise:
Bei fachgerechtem
Ionisationselektrode und der Masse des Brenners ein
Strom, sobald die
Vorhandensein einer Gasflamme ionisiert ist. Mit der
Ionisierung verbunden ist ein Gleichrichteffekt, der
einen Stromfluß von der Masse zur Elektrode bewirkt
(Elektronenflußrichtung).
Der Meßkreis über die ionisierte Luftstrecke wird von
der Eingangsschaltung
Wechselspannung beaufschlagt, wodurch sich drei
markante Betriebszustände ergeben, die absolut
eindeutig und zuverlässig das Vorhandensein einer
Flamme bzw. einen möglichen Fehler signalisieren:
d.s.f. GmbH IG47 A02
Internationales Know-How in der Flammenüberwachung
für den Anschluss
Spannungen
Einbau fließt zwischen
Luftstrecke durch
her mit
International Know-How in Flame Detection

Application:

We recommend reading the Operating Instruction
before putting in operation.
an This Instrument is built for working under dangerous
gebaut. Voltages. Disdain of this warning can produce injury
and mechanical destruction.

Description:

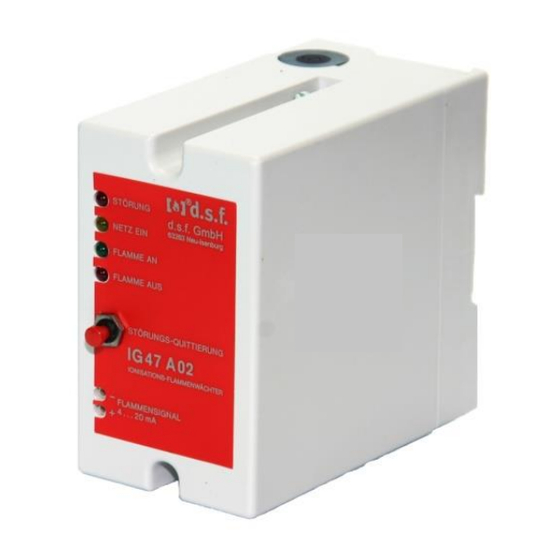

The IG 47 is a Self check-Ionization Flame Safe-guard
Control, approved according to DIN EN 298 for
continuous operation at gas burners with or without
blower. It is useful for controlling of industry-burners at
furnaces in refineries and in the petrochemical
industry, where a maximum security and availability is
requested.

Operation:

With a properly mounted flame rod there will be a
current flow between the flame rod and mass potential
das (burner mouth) as soon as the space in between is
ionized by the presence of a gas flame. This current is
rectified by effect of the ionization - so the direction of
flow of electrons is from ground potential towards the
Flame Rod.
The external circuit through the ionization electrode
einer (flame rod) is admitted by an alternating voltage which
generates three characteristic working conditions,
giving unique and reliable information about presence
or absence of the flame:
Seite / Page 1 Stand 09/2013
