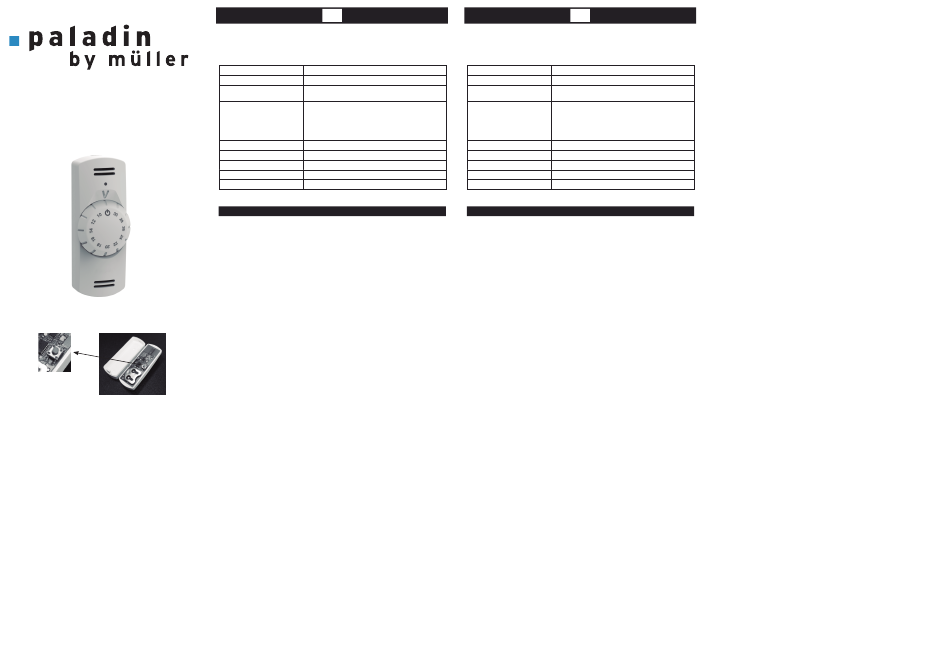

Muller Paladin 676 311 rf Quick Start Manual

TECHNISCHE DATEN
676 311 rf
BESCHREIBUNG
Bei diesem Gerät handelt es sich um einen RF-(KNX) Funk-Temperatursensor zur Messung
der Temperatur, sowie einem eingebautem Drehwahlschalter zur manuellen
Temperatur-Sollwert-Einstellung.
Die Konfiguration des Sensors wird über einen Taster im inneren des Gerätes durchgeführt
(A). Das Gerät übermittelt den aktuell gemessenen Temperaturwert.
Die Verwendung des Sensors in der Nähe von funkbasierten Geräten oder Mikrowellen und
dergleichen ist nicht erlaubt. Der Abstand zwischen Sensor (Sender) und Empfänger sollte
mindestens 2m betragen.
BETRIEBSMODI
Der Sensor sendet den Temperaturwert unter folgenden Bedingungen:
1.- Der gemessene Temperaturwert hat sich seit der letzten Übertragung um mehr als
0,5°C verändert.
2.- Zyklisch.
A
A
3.- Durch kurzen Druck auf den Link-Taster (A).
Die Solltemperatur kann über den Drehwahlschalter eingestellt werden. Dieser Wert wird
anschließend über Funk übertragen.
Wenn der eingestellte Sollwert mit dem gemessenen Temperaturwert übereinstimmt,
leuchtet die rote Leuchtdiode für eine Sekunde auf. Wird das Stellrad auf „AUS" gestellt,
wird vom Sensor das STANDBY-Telegramm versendet.
Sobald das Stellrad von der Position „AUS" auf einen anderen Wert verstellt wird, versendet
der Sensor das AUTO-Telegramm per Funk.
Alle ~60 Minuten werden zyklisch die Telegramme „STANDBY / AUTO" sowie der gewählte
Temperaturwert versandt.
VERLINKUNG
Um den Sensor mit einem anderen RF-(KNX)-Gerät zu verlinken (z.B. Funk-Thermostat-Ak-
tor) gehen Sie folgendermaßen vor:
1.- RF-(KNX)-Aktor in den Verlinkungs-Modus versetzen (siehe Bedienungsanleitung des
Aktors).
2.- Einlerntaste (A) des Sensors drücken und länger als eine Sekunde gedrückt halten.
3.- Prüfen Sie anschließend, ob die Verlinkung erfolgreich war. Weitere Informationen
hierzu finden Sie auch in der Bedienungsanleitung des Funk-Schaltaktors.
DE
FUNK-TEMPERATURSENSOR MIT MANUELLER
TEMPERATUR-SOLLWERTEINSTELLUNG
Stromversorgung 1 Batterie 3V CR2450 (enthalten)
Lebensdauer >8 Jahre
Verschlüsselte Übertragung, 868,3MHz, ERP > 8 mW,
Funkfrequenz
Reichweite: 100m (auf freiem Feld)
RF-KNX:
CH_Room_Temperature_Sensor (0025h)
Kompatibel mit CC_HVAC_Mode
CC_TRSUA (TemperatureRoomStepUserAbs)
CH_Battery_Status (0021h)
Messgenauigkeit +/- 0,3ºC
Schwellwert-Genauigkeit +/- 0,5ºC
Schutzart IP20
Betriebstemperatur -10ºC ~ +70ºC
Abmessungen 78 x 28 x 23mm
BITTE VOR BENUTZUNG DIE FOLIE AN DER BATTERIE ENFERNEN
GB
WIRELESS TEMPERATURE SENSOR WITH MANUAL
TEMPERATURE ADJUSTMENT KNOB
TECHNICAL DATA
Power supply 1 battery 3V CR2450 (included)
Battery life (estimated) >8 years
Codified transmission in 868,3MHz
Radio-Frequency
Range: 100m (in the free field)
RF-KNX:
CH_Room_Temperature_Sensor (0025h)
Compatible with CC_HVAC_Mode
CC_TRSUA (TemperatureRoomStepUserAbs)
CH_Battery_Status (0021h)
Measurement accuracy +/- 0,3ºC
Threshold accuracy +/- 0,5ºC
Protection degree IP20
Working temperature -10ºC ~ +70ºC
Dimensions 78 x 28 x 23mm
PULL THE PLASTIC FOIL OUT TO ACTIVATE THE BATTERY
DESCRIPTION
RF-KNX compatible thermostat, for general purpose, including:
- Temperature sensor.
- Wheel for selecting the desired temperature, with OFF position.
The commissioning of the sensor is carried out via a pushbutton located inside the
device (A). It also allows to send the current temperature value.
Avoid using the transmitter close to radioelectric devices, microwaves,...
Leave at least a minimum distance of 2m between the transmitter and the receiver.
WORKING MODES
This device sends the temperature value when:
1.- The temperature measurement changes more than 0,5ºC in relation to the previous
transmission.
2.- Cyclically after the last transmission.
3.- Pressing shortly the linking key (A).
The desired temperature selection is done by matching the temperature value with the
selection point. This value will be sent via RF.
When the selection wheel indicates the current temperature, measured by the sensor
temperature, the red LED will turn on for 1 second.
When the selection wheel is positioned at OFF point, the thermostat will send a STANDBY
telegram.
Once the selection wheel is positioned outside the STANDBY position, the thermostat sends
AUTO telegram.
Both, selected temperature value as the status of the thermostat (STANDBY or AUTO), will
be sent spontaneously in cycles of ~60 minutes.
LINK PROCEDURE
To link the temperature sensor with a compatible RF-KNX actuator:
1.- Set the RF actuator in link mode according to the instructions given by the
manufacturer.
2.- Press the link key once for more than 1 second.
3.- Check the correct link between the two devices in the actuator, according to the
instructions given by the manufacturer.
