g
Application
These instructions apply to bolt-on circuit breaker kits with
catalog numbers AMCB6FGB and AMCB4FGB.
These kits are for use with circuit breaker types FGH, FGL,
FGN, and FGP.
Use circuit breaker cover kit catalog number AFP4FGD.
Installation
WARNING: Danger of electrical shock or injury.
Turn OFF power ahead of the panelboard or
switchboard before working inside the equipment
or removing any component
installed and maintained by properly trained and
qualified personnel only.
1. Confirm the contents of the kit. These kits are used to
install double-branch FG-frame Record Plus™ circuit
breakers into Spectra APNB bolt-on interiors. The
vertical space required for each kit is 5.50 inches (4X).
Figure 1 illustrates the parts included in this kit, which
are listed in Table 1.
In the following instructions, numbers in brackets in the
text and figures refer to the items in Table 1.

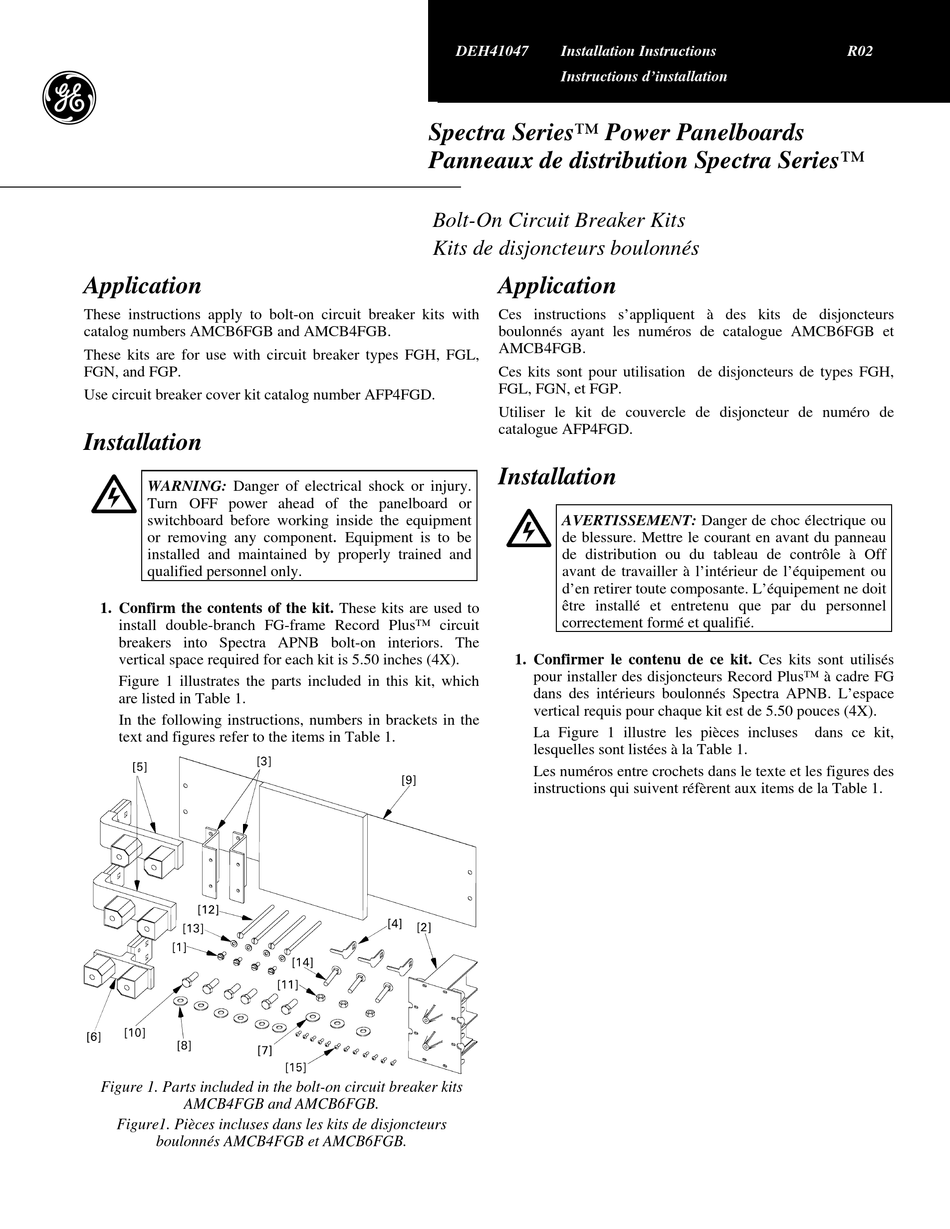

Figure 1. Parts included in the bolt-on circuit breaker kits
AMCB4FGB and AMCB6FGB.
Figure1. Pièces incluses dans les kits de disjoncteurs
boulonnés AMCB4FGB et AMCB6FGB.
DEH40420
DEH41047
Spectra Series™ Power Panelboards
Panneaux de distribution Spectra Series™
Bolt-On Circuit Breaker Kits
Kits de disjoncteurs boulonnés
Application
Ces instructions s'appliquent à des kits de disjoncteurs
boulonnés ayant les numéros de catalogue AMCB6FGB et
AMCB4FGB.
Ces kits sont pour utilisation de disjoncteurs de types FGH,
FGL, FGN, et FGP.
Utiliser le kit de couvercle de disjoncteur de numéro de
catalogue AFP4FGD.
Installation
.
Equipment is to be
Installation Instructions
Installation Instructions
Instructions d'installation
Instructions d'installation
AVERTISSEMENT: Danger de choc électrique ou
de blessure. Mettre le courant en avant du panneau
de distribution ou du tableau de contrôle à Off
avant de travailler à l'intérieur de l'équipement ou
d'en retirer toute composante. L'équipement ne doit
être installé et entretenu que par du personnel
correctement formé et qualifié.
1. Confirmer le contenu de ce kit. Ces kits sont utilisés
pour installer des disjoncteurs Record Plus™ à cadre FG
dans des intérieurs boulonnés Spectra APNB. L'espace
vertical requis pour chaque kit est de 5.50 pouces (4X).
La Figure 1 illustre les pièces incluses
lesquelles sont listées à la Table 1.
Les numéros entre crochets dans le texte et les figures des
instructions qui suivent réfèrent aux items de la Table 1.
R02
R02
dans ce kit,

Advertisement

loading

Summary of Contents for GE Spectra Series AMCB6FGB

  • Page 1 DEH40420 Installation Instructions DEH41047 Installation Instructions Instructions d’installation Instructions d’installation Spectra Series™ Power Panelboards Panneaux de distribution Spectra Series™ Bolt-On Circuit Breaker Kits Kits de disjoncteurs boulonnés Application Application These instructions apply to bolt-on circuit breaker kits with Ces instructions s’appliquent à des kits de disjoncteurs catalog numbers AMCB6FGB and AMCB4FGB.
  • Page 2 Qty. in Qté. dans Qty. in Part # AMCB4FG Qté. dans Item Pièce # Description AMCB6FGB. Thread-forming screw, #10-32 192A6976P189 Vis auto-taraudeuses, #10-32 Center filler 10084932P1 Obturateur du centre G Bracket, FG double mounting 10083864P2 Fixation, FG double montage Antiturn clip 252B3613P1 Clip immobilisé...
  • Page 3 La Figure 5 illustre les configurations possibles de courroies de barre omnibus pour les étapes suivantes. 4. Installations trois-phases. Utiliser la procédure suivante pour toutes installations trois-phases (kit AMCB6FGB). 4a. Installer les assemblages de boulon de carrosserie. Positionner les assemblages de boulon de carrosserie [14] et de clips immobilisés [4] tel que montré...
  • Page 4 3-pole branch breaker, A, B, & location See steps 4a & b. Ø 3-pole disjoncteur de dérivation, location A, B, & CØ. Voir Étapes 4a & b. 2-pole branch breaker, A & C Ø location See steps 5c & d. 2-pole disjoncteur de dérivation, location A &...
  • Page 5 5a. Install carriage bolt assemblies on phases A and B. 5a. Installer les assemblages de boulon de carrosserie Position the carriage bolt [14] and antiturn clip [4] sur des phases A et B. Positionner les assemblages assemblies as shown in Figures 10 and 11. de boulon de carrosserie [14] et de clip immobilisé...
  • Page 6 5d. Install straps on phases A and C. Place the FG 5d. Installer les brides sur des phases A et C. Placer les frame straps [5] over the carriage bolts and antiturn brides de cadre FG [5] sur les boulons de carrosserie clips, as shown in Figures 16 and 17.
  • Page 7 6. Install the breaker mounting brackets. Secure the 6. Installer les supports de fixation. Fixer les supports de breaker mounting brackets [3] to the panel side rail with fixation [3] au rail latéral du panneau avec des vis auto- thread-forming screws [1], as shown in Figure 22. taraudeuses [1], tel que montré...
  • Page 8 Should further information be desired or should particular problems arise that are not covered sufficiently for the purchaser’s purposes, the matter should be referred to the GE Company. Ces instructions n’ont pas pour propos de couvrir tous les détails ou variations de l’équipement ni de fournir des solutions pour tous les imprévus reliés avec les opérations causées par l’installation ou l’entretien.
