Summary of Contents for Mark GTC I

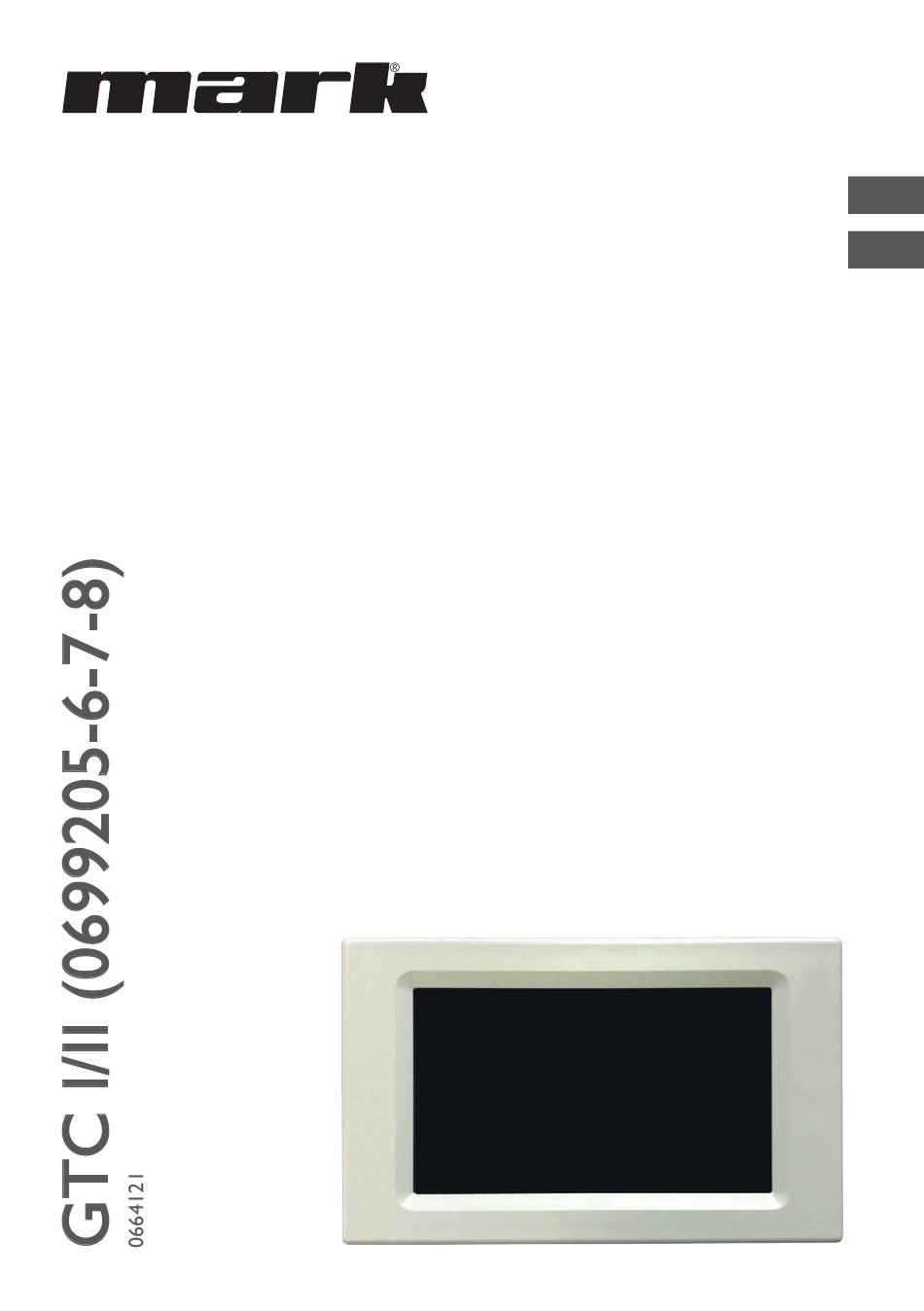

  • Page 1 User Manual Gebruikshandleiding...

  • Page 2: Table Of Contents

    Frost alarm (optional)........................14 11.3 No enabled............................14 11.4 Filter cleaning.............................14 11.5 Sensor Error............................15 11.6 Motor Error............................15 Help......................15 Circuit diagram (PCB EC) GTC I...............16 Circuit diagram (PCB AC) GTC I...............17 Circuit diagram (PCB EC) GTC II..............18 Circuit diagram (PCB AC) GTC II..............19...

  • Page 3: Entrance To The Home Menu

    1. Entrance to the home menu Entrace to the home menu When the power supply is switched on, the company logo appears for about 5 sec. After that When the power supply is switched on, appears the start screen appears. the company logo for about 5 sec.

  • Page 4: Automatic Frost Protect (As)

    3. Automatic Frost Protect (AS) Automatic Frost Protect (AS) With the Frost Protect, it prevents the room from cooling. When the tempera- With the Frost Protect, it prevents the room ture drops below the preselected cooling protection temperature, the first hea- from cooling.

  • Page 5: Automatic Room Temp (Rt)

    4. Automatic Room Temp (RT) Automatic Room Temp (RT) With the RT automatic, the selection of the fan speed depends on the Target Temperatur. With the RT Automatics, the selection of the fan The greater the difference between the selected Target temperature and the speed depends on the Target Temperatur.

  • Page 6: Automatic Door Switch (Tk)

    5. Automatic Door Switch (TK) Automatic Door Swith (TK) With the TK Automatics, the system is switched on after preselection of the fan speed and With the TK automatic, the system is switched on after preselection of the fan operation of the door contact switch. speed and operation of the door contact switch.

  • Page 7: Door Switch (Tk) Heat Level Setting

    5.3 Door Switch (TK) Heat Level setting With pressing on the heat level, the display changes and you can turn on Door Switch (TK) Heat Level setting the heat level with the arrows. With pressing on "Heat Level", the display changes and you can turn on the heat level with the arrows.

  • Page 8: Automatic Blow Temp (At)

    6. Automatic Blow Temp (AT)* Automatic Blow Temp (AT)* With the AT automatic the regulation of the blow-out temperature is carried out by an electronic control valve which is located in the water circuit. With the AT automatic the regulation of the The fan level remains constant, to achieve an optimal shielding by the door air blow-out temperature is carried out by an curtain.

  • Page 9: Blow Out Temp (At) Fan Level Setting

    6.3 Blow out temp (AT) fan level Setting* Blow out temp (AT) fan level Setting* With pressing on the fan speed the display changes and you can select the fan level 0 - 5 with the arrows. With pressing on "Fan Level" the display changes and you can select the fan level 0 - 5 with the arrows.

  • Page 10: Combination Of As, Rt, Tk And At Automatic

    8. Combination of AS, RT, TK and AT* Combination of AS, RT, TK and AT* automatic automatic All automatic programs can be combined. All automatic programs can be combined. The description of the setting is made in points 3, 4, and 5. The description of the setting is made in points 3.

  • Page 11: Runtime Filter

    9.2 Runtime Filter Runtime Filter If a filter time is preselected, a note appears after the time expires. This should make you aware of an early cleaning of the suction filter. If a filter time is preselected, a note appears after the time expires.

  • Page 12: Screen Lock

    9.3.3 Screen lock 9.3.3 Screen lock With pressing on screen the display changes. With pressing on "Screen" the display changes. Then press on lock. Then press on lock. To unlock, press the big company logo and then press the small logo 3 times. To unlock press the big company logo and then press the small logo 3 times.

  • Page 13: Factory Setting

    9.6 Factory Setting Factory Setting This setting will RESET the controller to the It will RESET the controller to the factory settings. factory settings. All data will be deleted and reset to factory default values. All data will be deleted and reset to factory default values.

  • Page 14: Error Messages

    Error messages 11. Error messages 11.1 COM Error 11.1 COM Error There is a communication error between the individual components of the controller (Control There is a communication error between the individual components of panel, data line and control boards). the controller.

  • Page 15: Sensor Error

    No sensor connected (sensor must be ordered), or the sensor is malfunc- tioning it must be replaced. 11.5 Sensor Error 11.5 Sensor Error No sensor connected (sensor must be ordered), No sensor connected (sensor must be ordered), or the sensor is malfunc- or the sensor is malfunctioning and it must be tioning it must be replaced.

  • Page 16: Circuit Diagram (Pcb Ec) Gtc I

    13. Circuit diagram ( EC PCB ) Circuit diagram (PCB EC) GTC I Fr 21.09.2018 Room Temp Room temperature. Sensor installed 07:52 10°C Heat level Fan level 0 / 0 0 / 0 Automatic Timer Hand  Magnetic valve (OPTIONAL)

  • Page 17: Circuit Diagram (Pcb Ac) Gtc I

    14. Circuit diagram ( AC PCB ) Circuit diagram (PCB AC) GTC I Trafo 8 A step 1 - Schwarz/black 120 V srep 2 - Braun/brown 140 V step 3 - Rot/red 170 V Fr 21.09.2018 Raum Temp step 4 - Orange/orange 200 V Raumtemp.

  • Page 18: Circuit Diagram (Pcb Ec) Gtc Ii

    15. Circuit diagram ( EC PCB )* Circuit diagram (PCB EC) GTC II Room Temp Fr 21.09.2018 Room temperature. Sensor installed 07:52 10°C Heat level Fan level 0 / 0 0 / 0 Automatic Timer Hand  Magnetic valve (OPTIONAL) to input CONTROL Standard suppled...

  • Page 19: Circuit Diagram (Pcb Ac) Gtc Ii

    16. Circuit diagram ( AC PCB )* Circuit diagram (PCB AC) GTC II Trafo 8 A Stufe 1 - Schwarz/black 120 V Stufe 2 - Braun/brown 140 V Stufe 3 - Rot/red 170 V Stufe 4 - Orange/orange 200 V Fr 21.09.2018 Room Temp Room temperature.
  • Page 20 Datum/Tijd........................30 Nalooptijd..........................30 Fabrieksinstellingen......................31 Geheugenfunctie........................31 Screensaver.......................31 Foutberichten....................32 11.1 COM-fouten........................32 11.2 Vorstbeveiliging (optioneel)......................32 11.3 Geen vrijgave.............................32 11.4 Filter reinigen.............................32 11.5 Sensor defect.............................33 11.6 Motorstoring..........................33 Problemen oplossen.....................33 Schakelschema (EC-printplaat) GTC I..............34 Schakelschema (AC-printplaat) GTC I..............35 Schakelschema (EC-printplaat) GTC II.............36 Schakelschema (AC-printplaat) GTC II.............37...

  • Page 21: Toegang Tot Het Home Menu

    Toegang tot het Home menu Als de stroom wordt ingeschakeld wordt gedu- rende ca. 5 seconden het bedrijfslogo weergege- ven. Daarna volgt het startscherm. Druk op het logo om te beginnen. Druk op de aan/uit toets om de bediening in te schakelen. Groen is aan en rood is uit.

  • Page 22: Automatische Afkoelbeveiliging (As)

    Automatische afkoelbeveiliging (AS) De afkoelbeveiliging voorkomt dat de ruimte afkoelt. Als de temperatuur onder de geselecteerde afkoelbeveiligingstemperatuur daalt, worden de verwarmingsstand en de 1e ventilatorstand ingeschakeld. Afkoelbeveiliging (AS) inschakelen Druk op "Automatisch" om de weergave te wijzigen. Druk op "Afkoelbeveiliging" om deze in te schakelen.

  • Page 23: Automatische Ruimtetemperatuur (Rt)

    4 Automatische ruimtetemperatuur (RT) Bij een automatische ruimtetemperatuur (RT) wordt op basis van de ingestelde ruimtetempera- tuur een ventilatorstand ingesteld. Hoe groter het verschil tussen de geprogram- meerde temperatuur en de feitelijke ruimtetem- peratuur, hoe hoger de ventilatorstand. (Δ1 K = 1 stand) Ruimtetemperatuur (RT) inschakelen Druk op "Automatisch"...

  • Page 24: Automatisch Deurcontact (Tk)

    Automatisch deurcontact (TK) Met de automatische TK-instelling regelt u dat het systeem bij automatisch deurcontact wordt ingeschakeld met de geselecteerde ventilatorstand. Deurcontact (TK) inschakelen Druk op "Automatisch" om de weergave te wijzigen en het automatisch deurcontact in te schakelen. Op het scherm Automatisch wordt nu weergegeven dat het deurcontact actief is Druk op "Home"...

  • Page 25: Verwarming Bij Deurcontact (Tk) Instellen

    Verwarming bij deurcontact (TK) instellen Druk op Verwarmingsstand om de weergave te wijzigen. Gebruik de pijlen om de verwarmingsstand in te stellen. 0: verwarming uit. 1: verwarming aan. Druk op "Home" om terug te keren naar het startscherm. Deurcontact (TK) instellen met uitschakelvertraging Druk op het tandwiel-pictogram (Instellingen) om de weergave te wijzigen en de...

  • Page 26: Automatische Uitblaastemperatuur (At)

    6 Automatische uitblaastemperatuur (AT)* Met de automatische uitblaastemperatuur (AT) kunt u via een elektronische regelklep in het watercircuit de temperatuur van de uitgeblazen lucht instellen. De ventilatorstand blijft constant. Zo wordt een optimale afscherming via het luchtgordijn bereikt. Uitblaastemperatuur (AT) inschakelen* Druk op "Automatisch"...

  • Page 27: Ventilatiestanden (At) Instellen

    Ventilatiestanden (AT) instellen* Druk op "Ventilatorstand" om de weergave te wijzigen. Gebruik de pijlen om een ventilatiestand van 0 tot 5 in te stellen. Druk op "Home" om terug te keren naar het startscherm. Timer* Met de timer is het mogelijk 12 AAN– en UIT- schakeltijden programmeren.

  • Page 28: Combinatie Van As, Rt, Tk En At

    Combinatie van AS, RT, TK en AT* Alle automatische programma's kunnen worden gecombineerd. In punt 3, 4, 5 en 6 leest u hoe u de programma's kunt instellen. Aanwijzing 1: Indien AT (uitblaastemperatuur), TK (deurcontact) en RT (ruimtetemperatuur) worden gecombineerd, hebben RT (ruimtetemperatuur) en AT (uitblaastemperatuur) prioriteit.

  • Page 29: Filter Vervangen

    Filter vervangen Als er een vervangingstijd voor het filter is geselecteerd, wordt er na het aflopen van deze tijd een bericht weergegeven, dat het luchtaanvoerfilter binnenkort moet worden vervangen. Gebruik de pijlen om de gewenste tijd voor het vervangen van het filter te selecteren en druk op 'opslaan'.

  • Page 30: Beeldscherm Blokkeren

    9.3.3 Beeldscherm blokkeren Druk op "Scherm" om de weergave te wijzigen. Druk op "slot" om het beeldscherm te blokkeren. Om de blokkering op te heffen, drukt u op het logo en vervolgens nog drie keer op het logo. Datum/tijd Druk op "Datum/tijd" om de weergave te wijzigen.

  • Page 31: Fabrieksinstellingen

    Fabrieksinstellingen In het menu Fabrieksinstellingen kan een RESET van het regelsysteem worden gerealiseerd. Alle gegevens worden gewist en de fabrieksinstellingen worden hersteld. Druk op "Fabrieksinstellingen" om de weergave te wijzigen. Druk op "OK" om te bevestigen. Geheugenfunctie De GTC is voorzien van een geheugenfunctie, waardoor het systeem bij een stroomuitval weer met de eerder ingestelde waarden wordt herstart.

  • Page 32: Foutberichten

    Foutberichten Foutberichten worden gemeld op het scherm door middel van een gevarendriehoek. 11.1 COM-fouten Er is sprake van een communicatiefout tussen de afzonderlijke onderdelen van het regelsysteem. (Bedieningspaneel, datakabel en besturingskaart.) COM 0 = Fout tussen bedieningspaneel en bestu- ringskaart COM 1 tot 9 = Fouten tussen MASTER-print- plaat en SLAVE-printplaat.

  • Page 33: Filter Reinigen

    11.4 Filter reinigen Nadat de periode voor het vervangen van het filter is verstreken (zie punt 9.2) is het absoluut noodzakelijk dat het geïntegreerde filter of aanvoerrooster wordt gereinigd. Het filter kan met een stofzuiger worden schoon gezogen of met een milde zeepoplossing worden gewassen. LET OP! Als het filter met water wordt gereinigd, wacht dan tot het filter volledig is opgedroogd alvorens het terug te plaatsen.

  • Page 34: Schakelschema (Ec-Printplaat) Gtc I

    13. Circuit diagram ( EC PCB ) Circuit diagram (PCB EC) GTC I Fr 21.09.2018 Room Temp Room temperature. Sensor installed 07:52 10°C Heat level Fan level 0 / 0 0 / 0 Automatic Timer Hand  Magnetic valve (OPTIONAL)

  • Page 35: Schakelschema (Ac-Printplaat) Gtc I

    14. Circuit diagram ( AC PCB ) Circuit diagram (PCB AC) GTC I Trafo 8 A step 1 - Schwarz/black 120 V srep 2 - Braun/brown 140 V step 3 - Rot/red 170 V Fr 21.09.2018 Raum Temp step 4 - Orange/orange 200 V Raumtemp.

  • Page 36: Schakelschema (Ec-Printplaat) Gtc Ii

    15. Circuit diagram ( EC PCB )* Circuit diagram (PCB EC) GTC II Room Temp Fr 21.09.2018 Room temperature. Sensor installed 07:52 10°C Heat level Fan level 0 / 0 0 / 0 Automatic Timer Hand  Magnetic valve (OPTIONAL) to input CONTROL Standard suppled...

  • Page 37: Schakelschema (Ac-Printplaat) Gtc Ii

    16. Circuit diagram ( AC PCB )* Circuit diagram (PCB AC) GTC II Trafo 8 A Stufe 1 - Schwarz/black 120 V Stufe 2 - Braun/brown 140 V Stufe 3 - Rot/red 170 V Stufe 4 - Orange/orange 200 V Fr 21.09.2018 Room Temp Room temperature.
  • Page 38 FAX +31 (0)598 624584 TELEFAX +49 (0)2822 97728-10 info@mark.nl info@mark.de www.mark.nl www.mark.de MARK EIRE BV MARK POLSKA Sp. z o.o COOLEA, MACROOM UL. JASNOGÓRSKA 27 CO. CORK 42-202 CZĘSTOCHOWA (POLSKA) P12 W660 (IRELAND) PHONE +48 34 3683443 PHONE +353 (0)26 45334...
