Di-soric OBS 105 M 30 INC-x User Manual

Optical movement sensor
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Optischer Bewegungssensor
Optical movement sensor
OBS 105 M 30 INC-x

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OBS 105 M 30 INC-x and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Di-soric OBS 105 M 30 INC-x

Summary of Contents for Di-soric OBS 105 M 30 INC-x

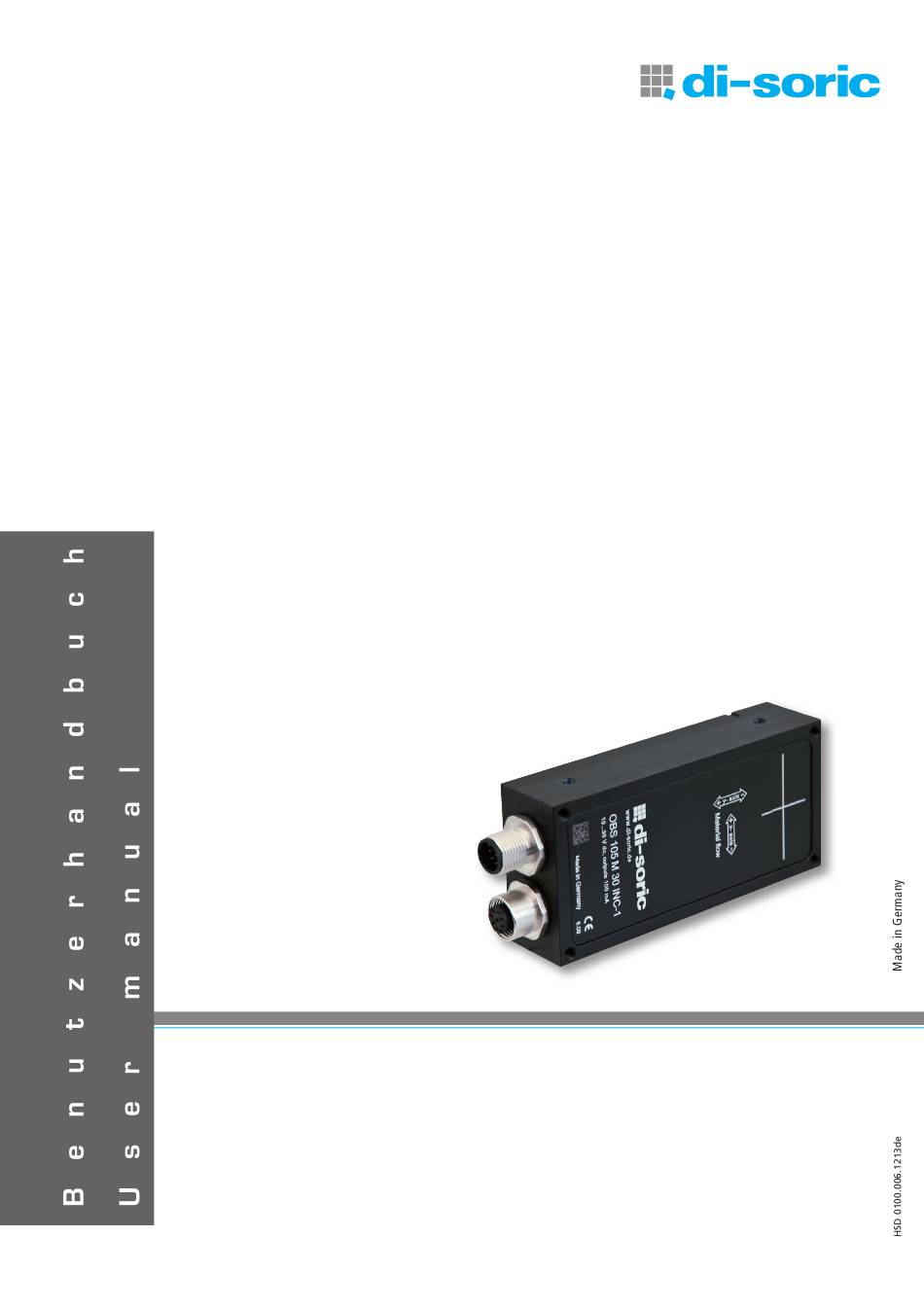

  • Page 1 Optischer Bewegungssensor Optical movement sensor OBS 105 M 30 INC-x...

  • Page 2: Table Of Contents

    Kapitel Inhaltsverzeichnis Table of contents Hinweise zum Betrieb des OBS 105 M 30 INC-x Instructions on how to operate the OBS 105 M 30 INC-x Allgemeine Produktbeschreibung General product description Teachanleitung Teach instructions Überblick Overview Produktspezifikation Product specification Abmessungen Dimensions...

  • Page 3: Hinweise Zum Betrieb Des Obs 105 M 30 Inc-X

    Bewegungsinformationen auswertet. Der OBS 105 M 30 INC-x besitzt zwei rechtwinklig zueinander angeordnete The OBS 105 M 30 INC-x has two measurement axes, X and Y, which are ar- Messachsen X und Y die getrennt voneinander ausgewertet werden. Die ranged at right angles and are evaluated separately.

  • Page 4: Teach Instructions

    2. Teachanleitung OBS 105 … 2. Teach instructions Reiter Kameraeinstellungen: Tab: Camera: Max. mögliche Bildwiederholrate einstellen, anschließend Set to max. framerate, than enable autmatic framerate. Automatische Bildwiederholrate aktivieren. Befehl Senden: Command: Send Zuvor eingestellte Parameter werden aus allen Reiter heraus auf den All parameter settings are transferred to the OBS 105! OBS 105 ...

  • Page 5: Product Specification

    4. Produktspezifikation 4. Product specification 4.1 Abmessungen 3.1 Dimensions 4.2 Technical data 4.2 Technische Daten Technische Daten (typ.) Technical data (typ.) +20 °C, 24 V DC Arbeitsabstand Working distance 30 ± 5mm Betriebsspannung Service voltage 10 ... 30 V DC Max.

  • Page 6: Incremental Interface

    4.3 Inkrementalschnittstelle 4.3 Incremental interface Die Inkrementalschnittstelle kann zur Übertragung eines Längenfortschrittes The incremental interface can be used to transfer length progress. The verwendet werden. Die inkrementelle Längeninformation wird gegeben durch incremental length information is provided by a pair of quadrature signals, ein Quadratursignalpaar, bestehend aus zwei Rechteckimpulsen, die um 90°...

  • Page 7: Mechanical Installation

    Unterseite des Sensors dem nominellen Arbeitsabstand des OBS 105 M 30 nominal working distance of the OBS 105 M 30 INC-x and is kept as constant INC-x entspricht und so konstant wie möglich gehalten wird, um Toleranz- as possible to minimise tolerance errors.

  • Page 8: Configuration Software

    In order to use the di-soric OBS Configurator, you will need a PC with Win- mit Windows Vista, 2000 oder XP. Der OBS 105 M 30 INC-x kommuniziert dows Vista, 2000 or XP. The OBS 105 M 30 INC-x uses an RS232 connection mittels einer RS232-Verbindung mit dem PC. Diese kann über eine Standard- to communicate with the PC.

  • Page 9: Software Installation And Commissioning

    8. Installation und Inbetriebnahme der Software 8. Software installation and commissioning The user must have sufficient system rights to install software. The di-soric Es muss sichergestellt sein, dass der Anwender über ausreichende Systemrechte OBS Configurator can be downloaded for free as a zip file from zur Installation von Software verfügt.

  • Page 10: Receive And Send - Correct Handling Of The Rs232

    OBS 105 M 30 INC-x auf 115.200 / 19.200 baud eingestellt the OBS 105 M 30 INC-x must be set to 115 200 / 19.200 bauds. Confirm werden. Die Bestätigung erfolgt mit „OK“. Anschließend muss eine Bestäti- by selecting “OK”.

  • Page 11: Explanation Of Sensor Functions And Configuration Options

    The General tab basically allows the incremental resolution to be set. The talauflösung. Des Weiteren kann die Software in ihren Ursprungszustand software can also be reset to its original condition. The OBS 105 M 30 INC-x zurückgesetzt werden. Der OBS 105 M 30 INC-x verfügt über eine Flächen- has a surface camera which can take measurements in two axes: X and Y.

  • Page 12: Camera

    11750 (maximum framerate) for (...INC-3/...INC-4) can be kann eingestellt werden. OBS 105 M 30 INC-x Sensoren ermitteln den Weg- set. OBS 105 M 30 INC-x sensors determine the progress made by compa- fortschritt durch den Vergleich nacheinander aufgenommener Bilder, somit ring subsequent images as a result of which the framerate is directly related hängt die Framerate direkt mit der maximal erfassbaren Materialgeschwin-...
  • Page 13 Bei dunklen Materialien, die dem Sensor wenig Licht zurück- liefern (siehe Shutter Value), sind kleinere Frameraten bis hin zur minimalen Framerate sinnvoll, da mit längeren Belich- tungszeiten bessere Ergebnisse erzielt werden. Natürlich gilt dieses nur unter der Berücksichtigung der Maximalgeschwin- digkeit in der Applikation.

  • Page 14: Filter

    Messwert sehr starken Schwankungen (Peaks) unterliegt und das Signal geglättet werden soll. The OBS 105 M 30 INC-x provides the option of filtering the incremental output signals with the function of a sliding mean value. Filtering may be useful if the measured value is subject to very large fluctuations (peaks) and the signal is to be smoothed.

  • Page 15: Digital Outputs

    11.5 Digital Outputs (Fortgeschrittener Benutzermodus) 11.5 Digital Outputs (Advance User Mode) Der Reiter „Digital Outputs“ bietet die Möglichkeit, die beiden digitalen Ausgänge Output 1 und Output 2 unabhängig voneinander zu konfigurieren. Für jeden Output stehen dann die Funktionen Geschwindigkeits-, Inkrementüberwachung und Bewegungsrichtungserkennung bereit.

  • Page 16: Select Monitoring Function "None

    11.5.1 Select Monitoring Function „None“ 11.5.1 Select Monitoring Function „None“ Wird unter „Select Monitoring Function“ die Auswahl “None” getroffen, If “None” is selected under “Select Monitoring Function”, the previously bleibt der zuvor ausgewählte selected Output 1 oder der Output 2 ohne Funktion. Werden beide Outputs inaktiv Output 1 or Output 2 remains without function.

  • Page 17: Select Monitoring Function "Velocity

    11.5.2 Select Monitoring Function “Velocity” 11.5.2 Select Monitoring Function “Velocity” (Fortgeschrittener Benutzermodus) (Advance User Mode) Mit der Funktion „Velocity“ kann eine Geschwindigkeitsüberwachung im The “Velocity” function can be used to undertake velocity monitoring within Rahmen der möglichen Grenzen des Sensors vorgenommen werden. Der the sensor limits available.
  • Page 18 Beispiel: Example: An der X- Achse soll eine Überschreitung der Geschwindigkeit von 0,5 m/s Excess velocity of 0.5 m/s on the X axis with a tolerance of 0.1 m/s is to be mit einer Toleranz von 0,1 m/s am Output 1 angezeigt werden. Daraus erge- displayed on output 1.

  • Page 19: Select Monitoring Function "Increment

    11.5.3 Select Monitoring Function “Increment” 11.5.3 Select Monitoring Function „Increment“ (Advance User Mode) (Fortgeschrittener Benutzermodus) Mit der Funktion „Increment“ kann der Anwender die Outputs 1 und 2 als The user can use the “Increment” function to define outputs 1 and 2 as Inkrementzähler zur Längenmessung/-überwachung definieren.

  • Page 20: Select Monitoring Function "Direction

    Beispiel: Example: An der Y-Achse soll immer wiederkehrend nach einem festgestellten Vorschub A switching signal, lasting 10 milliseconds, is to be produced time and again eines Objektes von 6 Metern Länge ein Schaltsignal am Output 1 mit einer at output 1 on the Y axis after a defined advance for an object 6 metres in Dauer von 10 Millisekunden erzeugt werden.

  • Page 21: Pixel Cam

    11.6. Pixel Cam 11.6. Pixel Cam In the Pixel Cam tab, the OBS 105 M 30 INC-x provides the option of tracking Im Reiter Pixel Cam bietet der OBS 105 M 30 INC-x die Möglichkeit, die the internal digital camera’s images and therefore directly assessing the Aufnahmen der internen Digitalkamera zu verfolgen und somit eine direkte quality of the measurement in static mode, i.e.
  • Page 22 Measurement for the number of structural elements in the image der OBS 105 M 30 INC-x verfolgen kann. Erfahrungs- which the OBS 105 M 30 INC-x can track. Experience has shown gemäß kann eine reproduzierbare Messung ab einer that a reproducible measurement can be produced with an image Image Quality größer als 65 durchgeführt werden.

  • Page 23: Online Parameter

    11.7 Online Parameter (Fortgeschrittener Benutzermodus) 11 .7 Online Parameter (Advance User Mode) Diese Funktion stellt umfangreiche Diagnose- und Messmöglichkeiten zur This function provides extensive diagnosis and measurement options. Verfügung. Angaben unverbindlich / Specification without obligation Das Messfenster in der Mitte zeigt einen beispielhaften zeitlichen Verlauf The measurement window in the centre shows an example of how three von drei Signalen an, hier in der Kombinationsauswahl „SV IQ ILx“.
  • Page 24 Abkürzung Bedeutung Meaning Shutter Value Shutter Value Image Quality Image Quality Incremental Length X, gemessene Inkremente auf der X-Achse als Incremental Length X, increments measured on the X axis as velocity value Geschwindigkeitswert Incremental Length Y, gemessene Inkremente auf der Y-Achse als Incremental Length Y, increments measured on the Y axis as velocity value Geschwindigkeitswert Filter Input X: ungefiltertes Signal auf der X-Achse als...
  • Page 26 Fax: + 49 ( 0 ) 71 81 / 98 79 - 179 info@di-soric.com Niederlassungen Subsidiaries AUSTRIA di-soric Austria GmbH & Co. KG Burg 39 4531 Kematen an der Krems Austria 43 ( 0 ) 72 28 / 72 366...
