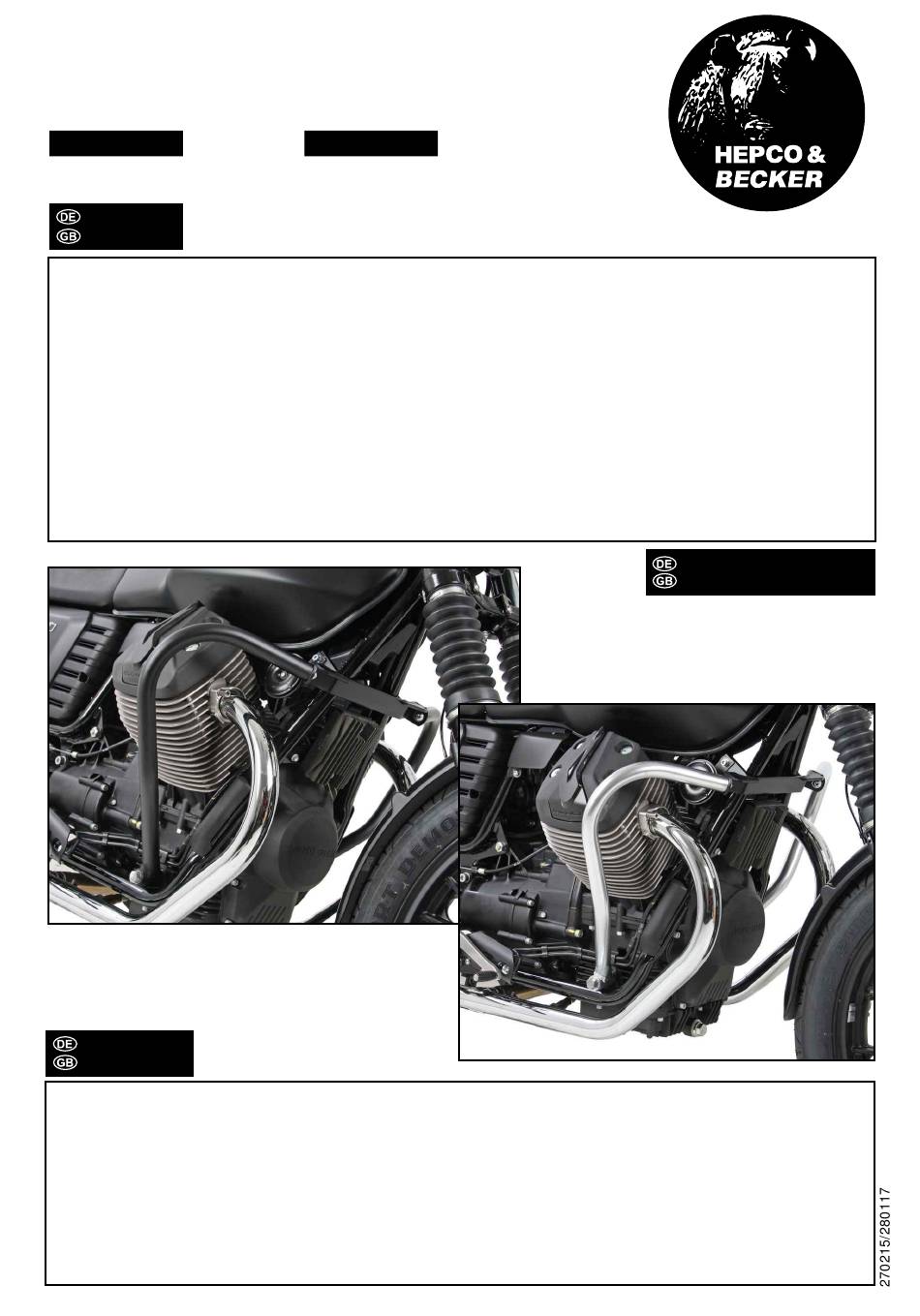

Motorschutzbügel / Engine guard
MOTO GUZZI V7 II stone/special
6
Artikel Nr.: / Item-no.:
545
501
00 01
schwarz/black
INHALT
CONTENTS
1
700008837 Motorschutzbügel links chrom
1
700008838 Motorschutzbügel rechts chrom
ODER
1
700008833 Motorschutzbügel links schwarz
1
700008834 Motorschutzbügel rechts schwarz
1
700008835 Haltebügel
1
700008836 Schraubensatz:
2x Inbusschrauben M6x40
2x Inbusschrauben M6x20
2x Linsenkopfschrauben M8x20
1x Sechskantschraube M10x350mm
2x U-Scheiben Ø8,4
4x U-Scheiben Ø6,4
2x U-Scheiben Ø10,5
1x selbstsichernde Mutter M10
2x Kunstoffkappen M10
WICHTIG
IMPORTANT
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintragung in die Fahrzeugpapiere ist nicht erforderlich.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
545
501
00 02
chrom/chrome
1
700008833 Engine guard left black
1
700008833 Engine guard right black
OR
1
700008837 Engine guard left chrome
1
700008838 Engine guard right chrome
1
700008835 adapter bow
1
700008836 Srew kit:
2x allen screw M6x40
2x allen screw M6x20
2x filister head screw M8x20
1x hexagon bolt M10x350mm
2x washer Ø8,4
4x washer Ø6,4
2x washer Ø10,5
1x self-nock nu M10
2x plastic cap M10
Inbusschlüssel 5
Gabel-Ringschlüssel 17
Allen key 5
Wrench 17
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
1
