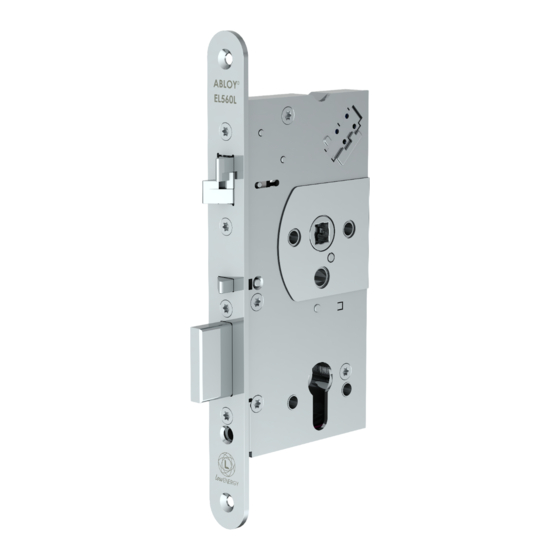

Abloy EL560 Quick Start Manual

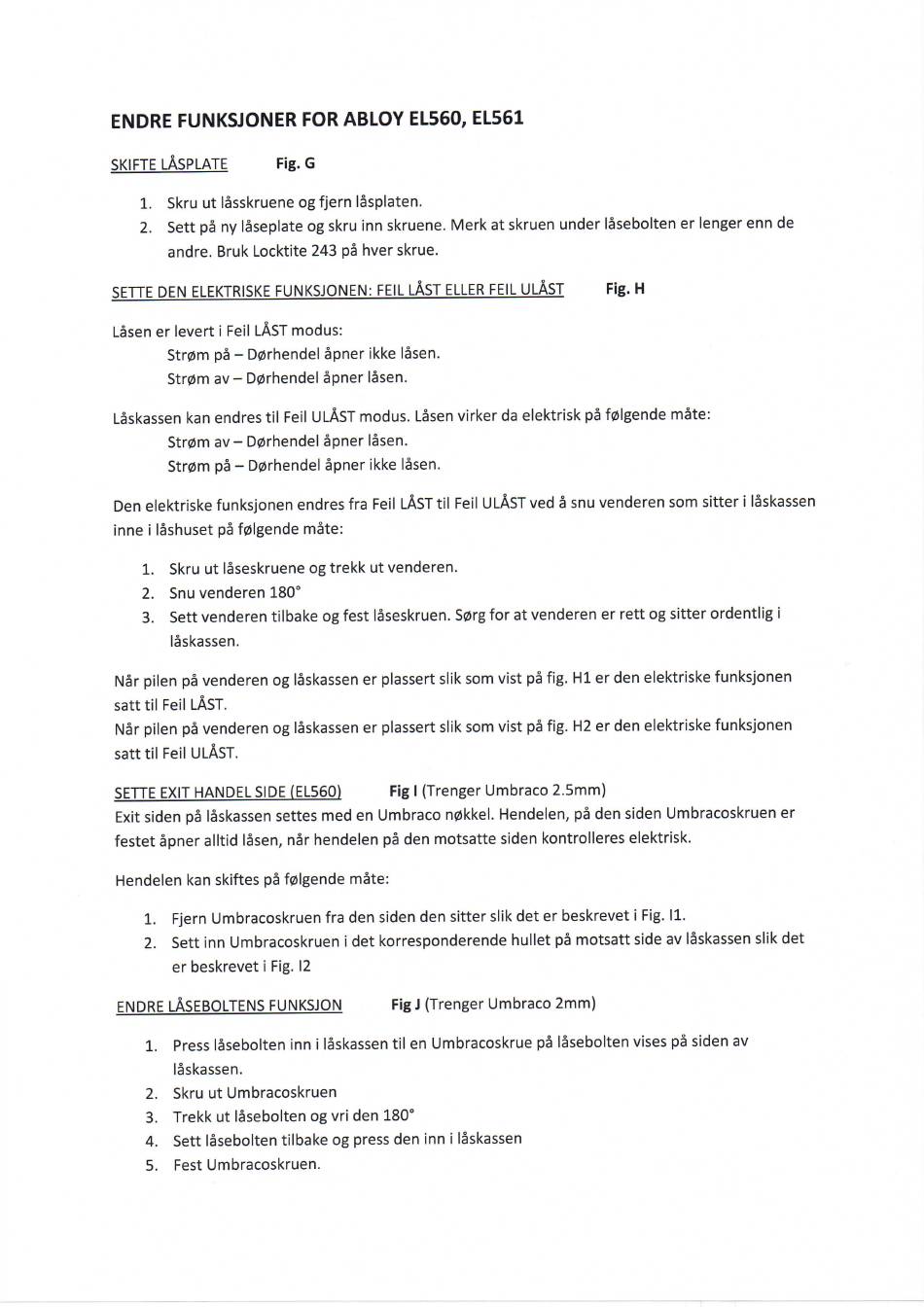

ENDRE FUNKSJONER FOR ABLOY EL560, EL561
SKIFTE LASPLATE Fig. G
1. Skru ut lasskruene og fjern lasplaten.
2. Sett pa ny laseplate og skru inn skruene. Merk at skruen under lasebolten er lenger enn de
andre. Bruk Locktite 243 pa hver skrue.
SETTE DEN ELEKTRISKE FUNKSJONEN: FEIL LAST ELLER FEIL UlAST Fig. H
Lasen er levert i Feil LAST modus:
Str0m pa - D0rhendel apner ikke lasen.
Str0m av - D0rhendel apner lasen.
Laskassen kan endres til Feil ULAST modus. Lasen virker da elektrisk pa f0lgende mate:
Str0m av - D0rhendel apner lasen.
Str0m pa - D0rhendel apner ikke lasen.
Den elektriske funksjonen endres fra Feil LAST til Feil ULAST ved a snu venderen som sitter i laskassen
inne i lashuset pa f0lgende mate:
1. Skru ut laseskruene og trekk ut venderen.
2. Snu venderen 180°
3. Sett venderen tilbake og fest laseskruen. S0rg for at venderen er rett og sitter ordentlig i
laskassen.
Nar pilen pa venderen og laskassen er plassert slik som vist pa fig. HI er den elektriske funksjonen
satt til Feil LAST.
Nar pilen pa venderen og laskassen er plassert slik som vist pa fig. H2 er den elektriske funksjonen
satt til Feil ULAST.
SETTE EXIT HANDEL SIDE (EL560) Fig I (Trenger Umbraco 2.5mm)
Exit siden pa laskassen settes med en Umbraco n0kkel. Hendelen, pa den siden Umbracoskruen er
festet apner alltid lasen, nar hendelen pa den motsatte siden kontrolleres elektrisk.
Hendelen kan skiftes pa f0lgende mate:
1. Fjern Umbracoskruen fra den siden den sitter slik det er beskrevet i Fig. II.
2. Sett inn Umbracoskruen i det korresponderende hullet pa motsatt side av laskassen slik det
er beskrevet i Fig. 12
ENDRE LASEBOLTENS FUNKSJON Fig J (Trenger Umbraco 2mm)
1. Press lasebolten inn i laskassen til en Umbracoskrue pa lasebolten vises pa siden av
laskassen.
2. Skru ut Umbracoskruen
3. Trekk ut lasebolten ogvri den 180°
4. Sett lasebolten tilbake og press den inn i laskassen
5. Fest Umbracoskruen.
