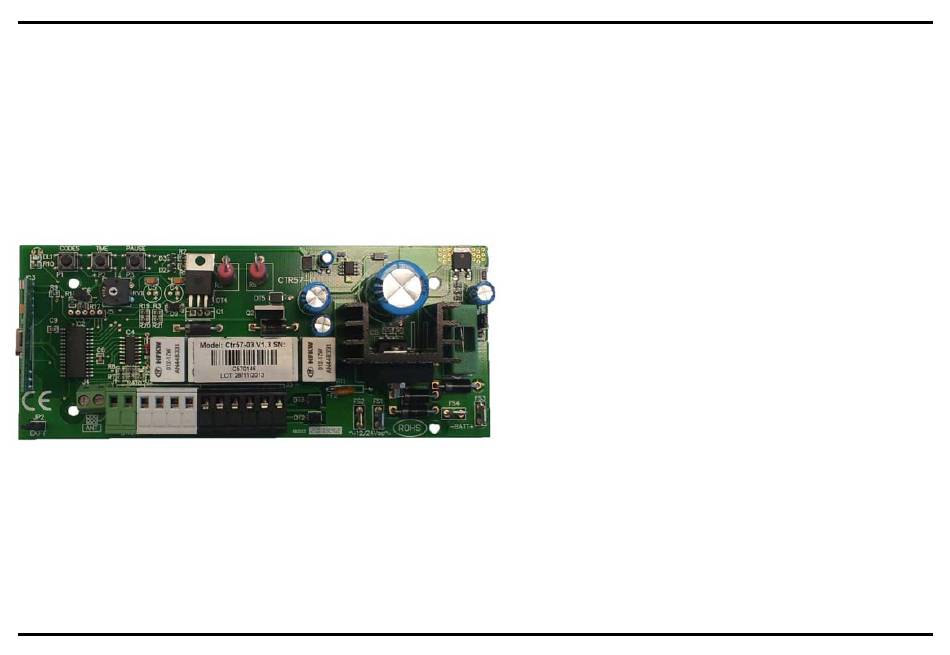

- Page 1 CTR57 MANUALE D’ISTRUZIONI INSTRUCTIONS MANUAL MANUEL D’EMPLOI...
- Page 2 ITALIANO ENGLISH FRANCAIS La casa costruttrice si riserva il diritto di apportare modifiche o miglioramenti al prodotto senza preavviso. Eventuali errori riscontrati nella presente edizione saranno corretti nella prossima. The manufacturer reserves the right to modify or improve the product without prior notice. Any inaccuracies or errors found in this manual will be corrected in the next edition.
-
Page 3: Table Of Contents
ITALIANO INDICE GENERALE Manutenzione………………………………… Destinazione dell’apparecchiatura……….. Dichiarazione di conformità……………….. Limitazioni d’uso…………………………….. Programmazione scheda…………………... Schema generale…………………………….. Installazione…………………………………... Guida rapida all’installazione……………… Funzionamento………………………………. Comandi…………………………………………………….. Dispositivi di sicurezza…………………………………….. Uscite………………………………………………………... Alimentazioni………………………………………………... Accessori………………………………………….. Segnalazioni ottiche………………………………………... Trimmer……………………………………………………… Jumper caricabatteria……………………………………… Tasti programmazione..……………………………………. D.10 Fusibili di protezione……………………………………….. D.11 Caratteristiche tecniche……………………………………. D.12 Logica di funzionamento…………………………………... -
Page 4: A Destinazione Dell'apparecchiatura
ITALIANO A) Destinazione dell’apparecchiatura Quadro elettronico adibito al comando di 1 o 2 motori alimentati con tensione 12Vcc o 24Vcc destinato all’automazione di un cancello ad una o due ante battenti. B) - Limitazioni d’uso Attenzione : Prima di mettere in servizio l’apparato elettronico assicurarsi che siano state rispettate le note di seguito riportate. Nota 1 - Leggere attentamente e per intero la documentazione tecnica di costruzione. -
Page 5: C Installazione
ITALIANO C) – Installazione 1) Dopo aver tolto il coperchio svitando le apposite viti assicurarsi dell’ integrità dell’apparato elettronico. In caso di dubbio non mettere in servizio l’apparecchiatura e rivolgersi a personale professionalmente qualificato. Gli elementi accessori del contenitore (viti, passacavi) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo. -
Page 6: Alimentazioni
ITALIANO Motore 2 (da utilizzare in caso di installazione motore singolo) Uscita per il comando apre / chiude del motore collegato all’anta del cancello che in fase di chiusura è ritardata. 4) Definizione alimentazioni AC IN (FS1 - FS2) Ingresso 12Vac o 20Vac per l’alimentazione della scheda elettronica OUT 12Vdc (morsetti 7 e 8 in morsettiera J1) Uscita per l’alimentazione delle fotocellule e/o di altri eventuali dispositivi accessori. -
Page 7: Tasti Programmazione
ITALIANO 9) Definizione tasti programmazione P1 - Tasto per l’inserimento o la cancellazione dei codici radiocomando in memoria P2 - Tasto per l’impostazione del tempo di lavoro dei motori P3 - Tasto per l’impostazione del tempo di pausa 10) Definizione fusibili di protezione F1 - Fusibile Batteria (10A - Rapido) Sconnette la Batteria tampone dalla scheda elettronica in caso di cortocircuito o di anomalia nei consumi di corrente. -
Page 8: Logica Di Funzionamento
ITALIANO Lampeggiatore La scheda elettronica fornisce un comando on / off (intermittenza) alla lampada con una logica che permette di visualizzare lo stato di funzionamento del cancello. Lampeggio veloce : segnala la fase di apertura Lampeggio lento : segnala la fase di chiusura Un lampeggio ogni tre secondi: segnala la fase di apertura e chiusura in assenza di rete 230Vac. - Page 9 ITALIANO Logica “ passo - passo “ Dopo aver fornito la tensione di alimentazione alla scheda elettronica il primo comando di start avvia un ciclo di apertura. Durante la fase di rallentamento, la fine del tempo di lavoro determina l’arresto del cancello. Il ciclo di lavoro è completato (lampeggiatore spento) in attesa di un nuovo comando di start per la chiusura.
-
Page 10: 13) Caratteristiche Elettriche E Meccaniche
ITALIANO 13) Caratteristiche elettriche e meccaniche Dimensioni (con scatola) e peso : 186 x 283 x 112 mm – 2,3 Kg Trasformatore di alimentazione : 230/12-20Vac – 100VA Capacità caricabatteria : 0,1A max Capacità batteria opzionale : 12V-7Ah o 24V-4Ah Alimentazione lampeggiatore : 12V o 24V - 15W max Capacità... -
Page 11: Manutenzione
Quadro elettronico adibito al comando di 1 / 2 motori in bassa tensione 12 / 24 Vdc destinati all’automazione di un cancello ad ante battenti. Modello: CTR57 Norme applicate : EN 61000-6-3, EN 61000-6-1, EN 301489-1, EN 301489-3, EN 300220-2, EN 300220-1, EN 60950-1... -
Page 12: Programmazione Scheda
ITALIANO G) Programmazione scheda Attenzione: prima di procedere con la programmazione della scheda è necessario che tutti gli ingressi (cap. D1 e D2) siano collegati correttamente. Attenzione: con cancello posizionato a metà apertura, il primo comando dopo un’interruzione di corrente determina sempre un’apertura. In caso contrario invertire i terminali del motore (morsetti 11-14 di J1). Apprendimento codici radiocomando Premere il tasto P1 una volta per inserire un codice di “Start”, premere il tasto P1 due volte per inserire un codice di “Start pedonale”. - Page 13 ITALIANO Impostazione tempo di pausa e logica di funzionamento Logica di funzionamento La logica di funzionamento è determinata dalla sequenza di pressioni dei tasti P2 e P3, contestualmente all’impostazione di un eventuale tempo di pausa. Logica Passo-Passo (nessun tempo di pausa) Tenere premuto P3 fino ad accensione e spegnimento del led DL1 (procedura di azzeramento del tempo di pausa).
-
Page 14: Schema Generale
ITALIANO Jumper JP1 3 2 1 Caricabatteria COLLEGAMENTO BATTERIA Fusibile batteria F1 10A AC IN Trasformatore Fusibile servizi F2 0,5A MOTORE 2 MOTORE 1 LAMPEGGIATORE USCITA 12 Vdc COMUNE RV1 - Velocità in rallentamento FOTOCELLULA COMUNE START ANTENNA DL1 - Led di programmazione... -
Page 15: Guida Rapida All'installazione
ITALIANO GUIDA RAPIDA ALL’INSTALLAZIONE PASSAGGI VELOCI PER RENDERE OPERATIVA L’INSTALLAZIONE Una volta effettuati i collegamenti, eseguire in sequenza la procedura seguente: 1. Installazione con anta singola: sincerarsi che l’operatore sia collegato in morsettiera J1 ai terminali 13-14 (M2). Installazione con 2 ante: verificare che il motore della prima anta che apre (e l’ultima che chiude) sia collegato in morsettiera J1 ai terminali 13-14 (M2);... - Page 16 ENGLISH TABLE OF CONTENTS Maintenance ……………………………………….. Scope of the device ……………………………. Conformity declaration ……………………….. Limits to use ………………………………………. Board programming …………………………… General diagram Installation …………………………………. ………………………………………….. Quick start guide ………………………………... Operation ……………………………………………. Controls…………………………………………………. Safety devices………………………………………….. Outputs………………………………………………….. Power supply inputs/outputs………………………….. Accessory inputs………..……………………………… Optical signals…………………………………………..
-
Page 17: A Scope Of The Device
ENGLISH A) – Scope of the device The electronic board controls one or two low voltage motors that operate at 12Vdc or 24Vdc for the automation of a single or two-wing gate. B) – Limits to use Caution : Before operating the electronic unit make sure the following operations have been carried out. Note 1 –... -
Page 18: C Installation
ENGLISH C) – Installation Unscrew the screws of the cover and lift the cover. Check that the electronic unit is in good order. In case of doubt do not install the unit and ask for the intervention of qualified personnel. The container’s accessories (screws, round seal, cable glands) must not be left within the reach of children since they are a potential danger. -
Page 19: Accessory Inputs
ENGLISH BATT IN (FS3 - FS4) Input for a 12Vdc or 24Vdc backup battery connection, it depends on the power supply in use. Attention: Set up the jumper JP1 in the right position in order to avoid damages of the equipment and/or battery. 5) Definitions of Accessory inputs Aerial (clamps 1 e 2 on terminal board J1) Input for the connection of a radio aerial. -
Page 20: Programming Keys
ENGLISH 9) Definitions of Programming Keys P1 - Allows to insert/cancel the remote control codes in the memory P2 - Allows to set the motors’ work time P3 - Allows to set the pause time 10) Definitions of Protection Fuses F1 –... -
Page 21: 12) Operation Modes
ENGLISH Blinker The electronic card supplies an on/off control (flashing light) to the lamp. The logic of the blinking allows displaying the gate’s operating. Quick flashing light : it signals the opening phase Slow flashing light : it signals the closing phase A flash every three seconds: it signals the opening and closing phase in absence of power supply 230Vac. - Page 22 ENGLISH “Step-by-step” mode After the power is supplied to the electronic card the first start command determines an opening cycle. During the slow-down phase, at the end of the two work times have operated for both motors, the gate stops. The operating cycle is completed (blinker off) and the system waits for a new start command to determine the closing cycle.
-
Page 23: 13) Electrical And Mechanical Specifications
ENGLISH 13) Electrical and mechanical specifications Dimensions and weight (with plastic box) : 186 x 283 x 112 mm - 2,3 Kg Power supply transformer : 230/12-20Vac - 100VA Battery-charger capacity : 0,1A max Optional battery capacity : 12V–7Ah or 24V-4Ah Blinker power supply : 12V or 24V - 15W max Relays contacts capacity : 15A max Motor power supply : 12Vdc or 24Vdc - 100W max (total) -
Page 24: Maintenance
Electronic board for the control of 1 or 2 low voltage 12 / 24Vdc motors for the automation of a swing gate Model : CTR57 Rules applied : EN 61000-6-3, EN 61000-6-1, EN 301489-1, EN 301489-3, EN 300220-2, EN 300220-1, EN 60950-1... - Page 25 ENGLISH 2) Manual setting Make sure the gate is completely closed. Press push-button P2 until the gate is completely opened (approx. 10 sec.). In this phase the gate moves at slow-down speed. During this phase adjust the speed by means of the trimmer RV1 to obtain the desired slow-down. After 3 seconds from the complete opening of the gate, push the P2 key repeatedly in the following way: DOUBLE WING SINGLE WING...
-
Page 26: General Diagram
ENGLISH Jumper JP1 3 2 1 Battery charger Battery connection Battery fuse F1 10A AC IN Transformer Service fuse F2 0,5A MOTOR 2 MOTOR 1 BLINKER 12 Vdc COMMON RV1 - Slow-down speed PHOTOCELL COMMON START AERIAL DL1 - programming... -
Page 27: Quick Start Guide
ENGLISH QUICK START GUIDE INSTALLATION STEP BY STEP - FAST OPERATION Once carried out the connections, go ahead with the following procedure: 1. Single wing gate: Make sure that the operator is connected to the terminals 13-14 (M2) of the terminal board J1. 2-Wings gate: Make sure that the operator, first in opening, is connected to the terminals 13-14 (M2) of the terminal board J1. - Page 28 FRANCAIS TABLE GENERALE Entretien ………………………………………………. Emploi de le tableau électronique ………. Déclaration de conformité ……………………. Les limitations d’emploi ……………………... Programmation de la carte électronique Schéma général Installation …………………………………… ………………………………………….. Guide de démarrage rapide …………………. Fonctionnement …………………………………. Commandes……………………………………………. Dispositifs de sécurité…………………………………. Sorties…………………………………………………...
-
Page 29: A Emploi De Le Tableau Électronique
FRANCAIS A) – Les diverses plages d’application de le tableau électronique Un tableau électronique pour commander 1 ou 2 moteurs alimentés à 12Vdc ou 24Vdc tout à fait indiqué pour l’automation d’un portail avec 1 ou 2 battants. B) – Les limitations d’emploi Attention : Avant de mettre en service le tableau électronique il faut s’assurer que les notes ci-dessous reportées aient bien été... -
Page 30: C Installation
FRANCAIS C) – L’installation Après avoir enlevé le couvercle en dévissant les vis spéciale à cet effet, s’assurer si tout l’équipement électronique est bien intact. En cas de doute ne pas mettre en marche le tableau électronique et s’adresser à des personnes professionnellement qualifiées en la matière. Les éléments accessoires de la boîte ( les vis, les chaumards) ne doivent pas être laissés à... -
Page 31: Alimentations
FRANCAIS Moteur 2 (à utiliser en cas d'installation avec 1 moteur) Il s’agit de sorties pour la commande d’ouverture/fermeture du moteur qui actionne le battant du portail qui en phase de fermeture est retardé. 4) La définition des alimentations AC IN (FS1 - FS2) Il s’agit d’une entrée à... -
Page 32: Boutons De Programmation
FRANCAIS 9) La définition des boutons de programmation P1 - Il s’agit du bouton qui sert à introduire ou à effacer les codes de radiocommande dans la mémoire. P2 - Il s’agit du bouton qui sert à afficher le temps de travail des moteurs. P3 - Il s’agit du bouton qui sert à... -
Page 33: Logique De Fonctionnement
FRANCAIS Le temps de travail Le temps de fonctionnement des moteurs est contrôlé par deux Timers digitaux indépendants. Si une quelconque commande interrompt la course du battant avant la fin, le Timer s’arrête et le temps qui s’est écoulé est mémorisé. Le tableau électronique est donc en mesure d’établir, avec une certaine approximation, le temps de travail partiel nécessaire pour faire terminer la course du battant. - Page 34 FRANCAIS La logique automatique Après avoir fourni la tension d’alimentation à la carte électronique, la première commande de Start fait commencer un cycle d’ouverture. Pendant la phase de ralentissement, la fin du temps de travail par les deux moteurs provoque l’arrêt du portail en faisant commencer le temps de la pause (le clignotant est éteint).
-
Page 35: Caractéristiques Électriques Et Mécaniques
FRANCAIS 13) Les caractéristiques électriques et mécaniques Dimensions et Poids : 186 x 283 x 112 mm - 2,3 Kg Transformateur d’alimentation : 230/12-20Vac – 100VA Capacité chargeur-batterie : 0,1A max. Capacité batterie en option : 12V-7Ah ou 24V-4Ah Alimentation du clignotant : 12V ou 24V - 15W max Capacité... -
Page 36: Entretien
Il s’agit d’un Tableau électrique en mesure de commander 1 ou 2 moteurs en basse tension 12Vdc ou 24Vdc pour l’automation d’un portail a battants. Modèle : CTR57 Normes appliquées : EN 61000-6-3, EN 61000-6-1, EN 301489-1, EN 301489-3, EN 300220-2, EN 300220-1, EN60950-1 Laboratoire pour l’essai :... - Page 37 FRANCAIS 2.PROGRAMMATION MANUEL DES TEMPS DE TRAVAIL S’assurer que le portail soit complètement fermé. Presser la touche P2 pour environ 10 secondes jusqu'à l'ouverture du portail. Dans cette phase la vitesse est celle de ralentissement (pas de croisière) et il est réglable avec le trimmer RV1. À la complète ouverture, attendre 3 secondes et presser en séquence la touche P2 comme d'instructions sous: PORTAIL AVEC 2 BATTANTS PORTAIL AVEC 1 BATTANT...
- Page 38 FRANCAIS Jumper JP1 3 2 1 Chargeur-batterie Branchement Batterie Fusible Batterie F1 10A AC IN Transformateur Fusible Services F2 0,5A MOTEUR 2 MOTEUR 1 CLIGNOTANT SORTIE 12 Vdc RV1 - Vitesse COMMUNE en ralentissement PHOTOCELLULE COMMUNE START ANTENNE DL1 - programmation...
-
Page 39: Guide De Démarrage Rapide
FRANCAIS I) GUIDE DE DÉMARRAGE RAPIDE Une fois effectuée les liaisons, exécuter en séquence la procédure suivante: 1. Installation avec 1 battant: s'assurer que l'opérateur soit connectée aux terminaux 13-14 de boite à bornes J1 (M2); Installation avec 2 battants: vérifier que le moteur de la première porte qu'il ouvre (et la dernière qu'il ferme) soit connectée aux terminaux 13-14 de boite à...
