ECS Electronics VL-001-BQ Fitting Instructions

1.
Klap de helft van de vloerplaat naar achteren.
Verwijder de beugel en de kunststof bak van de accu.
Verwijder de negatieve klem van de accu.
Verwijder het linker en rechter zijpaneel.
Verwijder de achterdorpel.
2.
Maak gebruik van de tule die zich in de bodem van de kofferruimte, rechts naast de accu, bevindt.
Knip het kapje op de tule af.
3.
De kabelboom wordt in de kofferruimte uitgelegd.
Leid het 7-polige uiteinde door de tule naar de contactdoos.
Schuif de rubber afdekplaat over de kabelboom.
DIN/ISO
1724
1/L
2
3/31
1-8
4/R
5/58-R
6/54
STOP
7/58-L
Neem vervolgens de contacthouder uit de contactdoos en sluit de dra-
den als volgt aan:
Monteer de contactdoos op de trekhaak.
4.
Aan de linkerzijde (S80 & S60), het midden (V70) of aan de rechterzijde
(XC 90) in de kofferruimte bevindt zich een voorbereide stekker.
Sluit de 13-polige connector van de kabelboom hierop aan.
5.

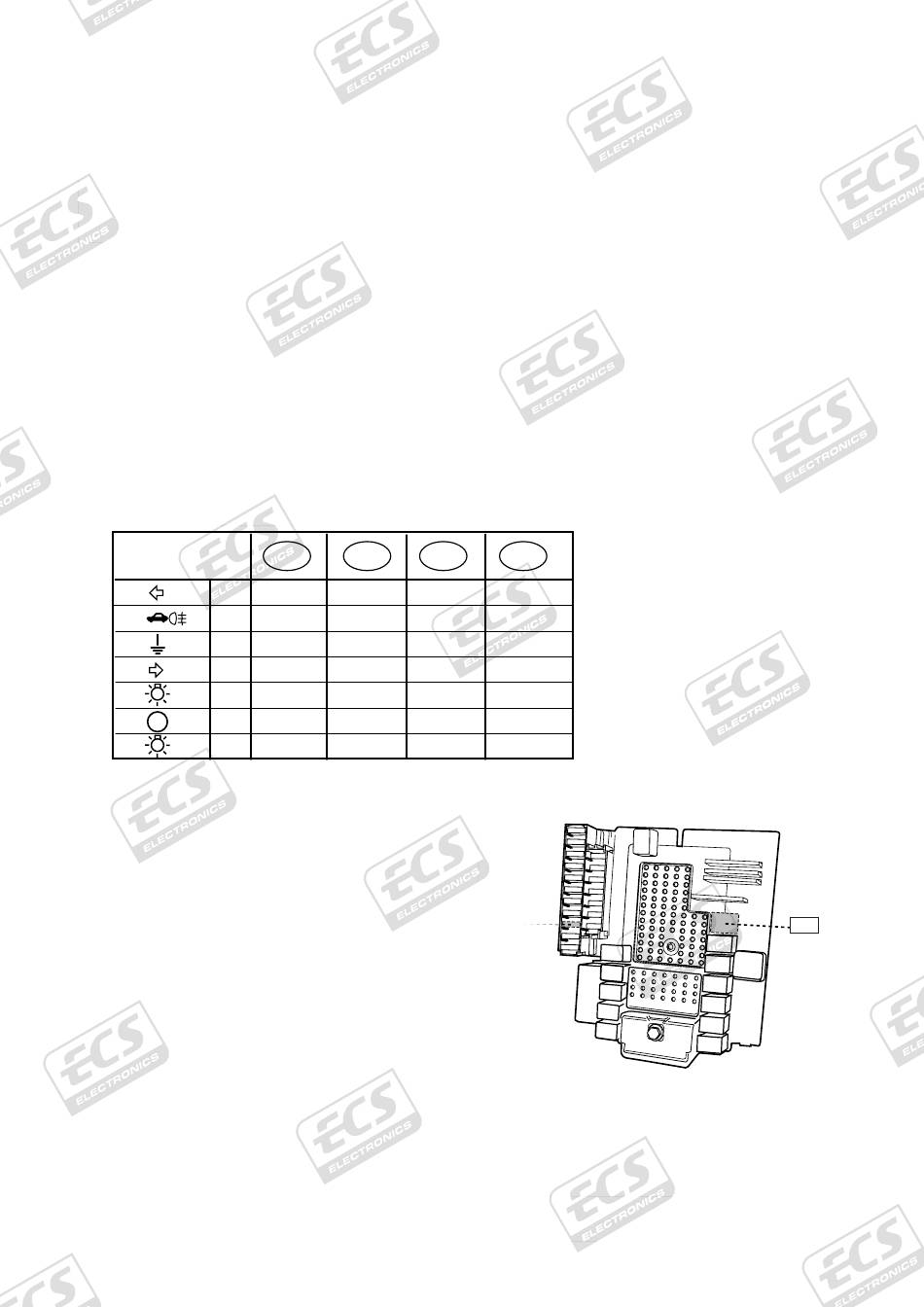

Aan de linkerzijde in de kofferruimte bevindt zich de zekeringkast.
Plaats het meegeleverde relais in de vrije positie A zoals aangegeven in
de afbeelding.
Indien u ook mistlichtuitschakeling wenst, kunt u contact opnemen met
de dealer. Deze kan voor u de benodigde gegevens downloaden.
6.
Sluit de negatieve klem aan op de accu.
Controleer de electrische functies met de aanhanger aangesloten.
Monteer alle gedemonteerde onderdelen.
LET OP! Aanhangers/caravans met een eigen gewicht + laadvermogen van meer dan 750 kg (registratieplichtig) welke na 31 december 1995 voor het eerst in gebruik zijn genomen,
moeten voorzien zijn van één (dan wel twee) mistachterlicht(en). Artikel 5.12.51 van het Voertuigreglement uit de Wegenverkeerswet 1994.
Indien u constante spanning in uw caravan wenst zijn hiervoor 13-polige systemen leverbaar. Uw leverancier kan u hierover informeren.
© ECS 2003 VL-001-BQ-N
MONTAGE-HANDLEIDING ELEKTROSET VOOR TREKHAAK MET 12-N CONTACTDOOS
VLGS. DIN/ISO NORM 1724
VOLVO S80 1998-
VOLVO V70 2000- + VOLVO S60 2000-
VOLVO XC 90 2003-
Bestel Nr.: VL-001-BQ
D F GB
gelb jaune yellow
blau bleu blue
blanc
weiß white
grün vert green
braun marron brown
rot rouge red
schwarz noir black
210200L
NL
geel
blauw
wit
groen
bruin
rood
zwart
A
REVISIE 1
