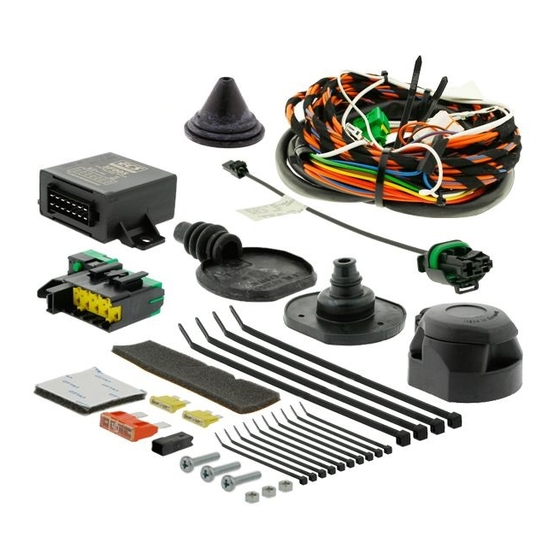

ECS Electronics CT-050-D1 Fitting Instructions Electric Wiring

ECS Electronics CT-050-D1 Fitting Instructions Electric Wiring

Citroen c2 11.2005; citroen c3 11.2005; citroen c3 pluriel 11.2005; citroen c3 picasso 2009; citroen c3 iii a51 2010; citroen ds3 2010; citroen c4 picasso 03.2011; citroen c4 grand picasso 03.2011; peugeot 207 2006; peugeot 207 cc 2007; peugeot 207 sw 200

Advertisement

Quick Links

CT-050-D1
Elektroinstalace jsou určené konkrétně pro danou značku a typ vozu.
Speciální elektropřípojky CAN-BUS dodávané SVC GROUP splňují přísné požadavky na záruky vašeho VOZU !
-
Vodiče elektroinstalace jsou osazené
- Řídící jednotky elektropřípojky jsou speciálně diagnosticky připravené pro model vozu na který jí doporučujeme.
- Řídící jednotky jsou každý den upravovány a technici do nich nahrávají aktuální softvéry na základě požadavků
výrobců vozu, požadavku trhu a spotřebitelů.
- Řídící jednotky jsou chráněné proti případnému vadnému zapojení nebo zkratu.
Stačí jednotku na cca 25 minut odpojit a ona se sama nastaví do původního nastavení.
Technická karta na našem webu
- Přesné speci kace elektropřípojky a je vytvořená jak pro rozlišení výrobku při zvažovaném prodeji tak pro podporu
výrobku při montáži na vozidlo.
- Informace o tom zda se elektropřípojka po montáži diagnosticky* kóduje nebo ne, zda odpojuje nebo neodpojuje couvací
senzory PDC, mlhové světlo, zda je pro použítí s normálními nebo diodovýmy světly a podobně. U 13- pólových
elektroinstalací informace o výbavě pro dobíjení pro karavan +15 a +30 a možném rozšíření o tyto funkce.
- Výrobek je dodáván s podrobným obrázkovým návodem k výrobku s českým popisem, případně i s video návodem.
Uvedený montážní čas je reálný a námi vyzkoušený v provozu!!
Diagnostické kódování elektroinstalací po montáži na vozidlo znamená:
Elektroinstalace jak na voze tak přívěsu/nosiči kol jsou funkční i bez požadovaného kódování. Kódy pro Vaše diagnostické
zařízení jsou součástí návodu. Aktuální kódy pro diagnostiky jsou veřejně dostupné na webu v technické kartě výrobku.
Diagnostické kódování slouží k plnému využití všech funkcí mající vliv na vozidlo a jeho asistenční systémy, které by mohly mít
vliv na vozidlo při tažení přívěsu. Například ABS, stabilizačních systémů EPS, aktivní tempomat a podobně.
Tedy po montáži na vozidlo je výrobek s vozidlem funkční i bez kódování. Ne všechny diagnostiky spolupracují se všemi
značkami vozidel, a proto pokud se Vám nepodaří po montáži vozidlo nastavit pro rozšířené funkce, obraťte se na našeho
specialistu v regionu, nebo kontaktujte nás na
SVC GROUP -4014
e
SVC GROUP s.r.o.
originálními konektory
www.svcgroup.cz
obsahuje:
technik@svcgroup.cz
Montážní instrukce
Montážne inštrukcie
Mounting instructions
Montageanleitung
Szerelési útmutató
Pozor na levné nekvalitní repliky elektroinstalací !!!
7-pólů
13-pólů
Průmyslová zóna 179
547 01 Náchod
Česká Republika
Speciální Typový
Speciální Typový
Can-Bus
Can-Bus
pro propojení vozu a tažného zařízení.
, případně značkového prodejce vozu.
Instructions de montage
Istruzioni di montaggio
Instrukcja montażu
Instrucciones de montaje
Montage-instructie
DIN/ISO 1724
DIN/ISO 11446
Asennusohjeet
Monteringsanvisning
Monteringsanvisningar
Инструкция по монтажу
