Beghelli Lyra W LED Instruction Manual

Montážní návod

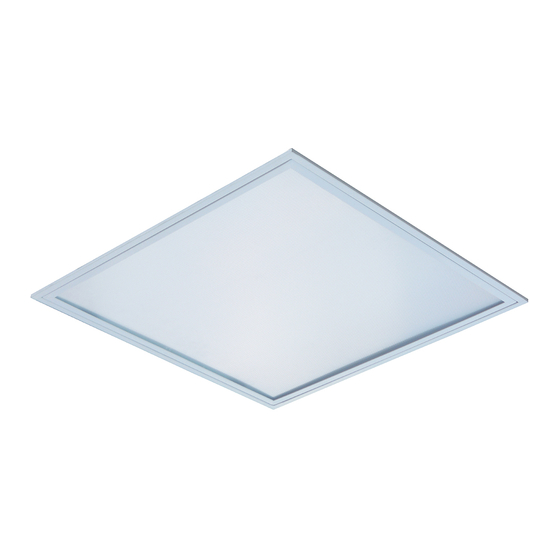

Lyra W LED
LED IP20
230 V
50 Hz
F
MONTÁŽ SVÍTIDLA:
Univerzální montáž do kazetových podhledů modulu M600 a sádrokartonu.
Horní montáž:
- svítidlo se protáhne podhledem a položí do nosného systému
- minimální vzdálenost podhledu od stropu pro montáž je 200 mm
- optimální vzdálenost podhledu od stropu pro montáž je 300 mm
Spodní montáž:
- svítidlo se přimontuje do podhledu pomocí 4ks držáků (držáky nejsou dodávány se svítidlem, nutno objednat zvlášť)
Odklopení krytu:
- kryt je možné vysunout o cca 25 mm ven ze svítidla a následně odklopit
- potom je možné zapojit přívodní vodič do svorkovnice
- opětovné nasazení krytu se provede obráceným postupem
TECHNICKÉ PARAMETRY:
Jmenovité napětí: 230V, 50Hz
Světelný zdroj: LED diody
Stupeň krytí: IP 20
Třída ochrany před el.úrazem: I
Vhodné pro přímou montáž na normálně zápalný podklad – F: ano
Svítidlo splňuje požadavky platných norem
Svítidlo umožňuje horní i dolní montáž
UPOZORNĚNÍ:
- Před připojením svítidla do elektrické sítě zkontrolujte, zda elektrická síť odpovídá údajům uvedeným na štítku svítidla.
- Pro výměnu světelných zdrojů nebo opravy kontaktujte autorizované centrum zákaznického servisu a trvejte na použití autentických náhradních dílů. Nesplnění těchto
instrukcí by mohlo vést ke snížení bezpečnosti svítidla nebo ke ztrátě záruky.
- Toto svítidlo může být použito pouze k účelu, pro nějž bylo vyrobeno. Jakékoliv jiné použití bude považováno za nevhodné a tím také nebezpečné. Výrobce nepone-
se odpovědnost za jakákoliv zranění způsobená osobám či zvířatům, nebo za škody na majetku způsobené nepatřičným, chybným či nepřiměřeným použitím.
- Před jakýmkoliv zásahem do svítidla nebo prováděním údržby a servisu je nutno svítidlo odpojit od elektrické sítě.Tuto činnost smí provádět pouze osoba ZNALÁ
ve smyslu platných vyhlášek o způsobilosti k činnostem.
- Svítidlo je možné připojit pouze do elektrické sítě, jejíž instalace a jištění odpovídá platným normám.
ZÁRUKA:
Veškeré výrobky firmy Beghelli -Elplast,a.s.jsou vyráběny z materiálů nejvyšší kvality,které byly podrobeny přísným testům a jsou výrobcem garantovány jako
nezávadné ve smyslu stávajících legislativních předpisů.Tato záruka pozbývá platnosti v případech kdy dojde k nedodržení řádné montáže podle návodu, nebo v
případě kdy dojde k poškození svítidla, nebo k jeho modifikaci či opravě provedené neoprávněnou osobou. Vadné výrobky je nutno vrátit k vašemu nejbližší-
mu autorizovanému servisnímu centru firmy Beghelli -Elplast,a.s.
Zařízení byste neměli vyhodit do domovního odpadu. Měli byste jej dát do tříděného odpadu, abyste zabránili škodám na životním prostředí. Vzhledem
ke směrnici 2002/96 a současným národním zákonům ohledně likvidace výrobků na konci jejich životnosti by nedodržení tohoto pokynu mohlo být dle
zákona trestné. Informujte se, prosím, o lokálním sběrném středisku elektrických a elektronických výrobků.
BEGHELLI - ELPLAST, a.s.
Poříčí 3A, 603 16 Brno
Česká republika
Tel.: +420 531 014 111
Fax: +420 531 014 210
beghelli@beghelli.cz
Kód Příkon Světelný zdroj
32-929/414/NW 41 W
32-929/414/TW 41 W
N – LED driver
T – LED driver stmívatelný DALI
W – mikroprismatický difuzér
99-298 - ocelové držáky do podhledu/sádrokartonu (4 ks) nutno objednat zvlášť
L x B x H (mm) Mont. otvor (mm) Kg
LED 595x595x60 575x575
LED 595x595x60 575x575
5,0
5,0
