Montage- und Bedienungsanleitung
für Schwimmerschalter der Baureihe Champ 2 HD
Diese Montage- und Bedienungsanleitung richtet sich an die Elektrofachkraft.
Aufgrund erheblicher Gefährdungspotenziale ist der elektrische Anschluss von Gerä-
ten dieser Art nicht für den elektrotechnischen Laien geeignet. Die Montage- und Be-
dienungsanleitung ist aufzubewahren, um ein späteres Nachschlagen zu ermöglichen.
Anwendungs- und Warnhinweise
1. Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch verwendet werden.
2. Sollte der Schwimmerschalter zum Füllen eingesetzt werden, muss das System
mit einem geeigneten Überlauf ausgerüstet sein.
3. Beim Anschluss ist auf die Nennlast des Schaltkontaktes zu achten, es ist eine
Überlastung zu verhindern.
4. Hindernisse im Bereich des Schwimmerlaufs können zu Fehlfunktionen der
Steuerung führen.
5. Die Hysterese wird durch die bewegliche Kabellänge des Schwimmschalters zum
Fixpunkt bestimmt.
Bestimmungsgemäßer Gebrauch und Montage
Die Schwimmerschalter dienen der füllstandsabhängigen Steuerung von Pumpen
insbesondere in Schmutzwasser- oder Fäkalientanks. Sie können je nach elektri-
schem Anschluss und der Verkabelung zum Füllen oder/und zum Entleeren einge-
setzt werden (siehe Schaltstellungen).
Gewährleistung
Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch den Endverbrau-
cher die gesetzliche Gewährleistungsfrist. Die Gewährleistung bezieht sich nicht
auf Transportschäden sowie Schäden, die durch Kurzschluss, Überlastung oder be-
stimmungswidrigen Gebrauch entstanden sind. Bei Fertigungs und Materialfehlern,
die innerhalb der Gewährleistungsfrist erkannt werden, leistet unser Werk kosten-
los Reparatur oder Ersatz. Der Gewährleistungsanspruch erlischt, wenn das Gerät
unbefugt geöffnet wurde.
Technische Daten
Schwimmerschalter Champ 2 HD
Bemessungsspannung
Max. Betriebstemperatur
Schutzart
Bemessungsstrom

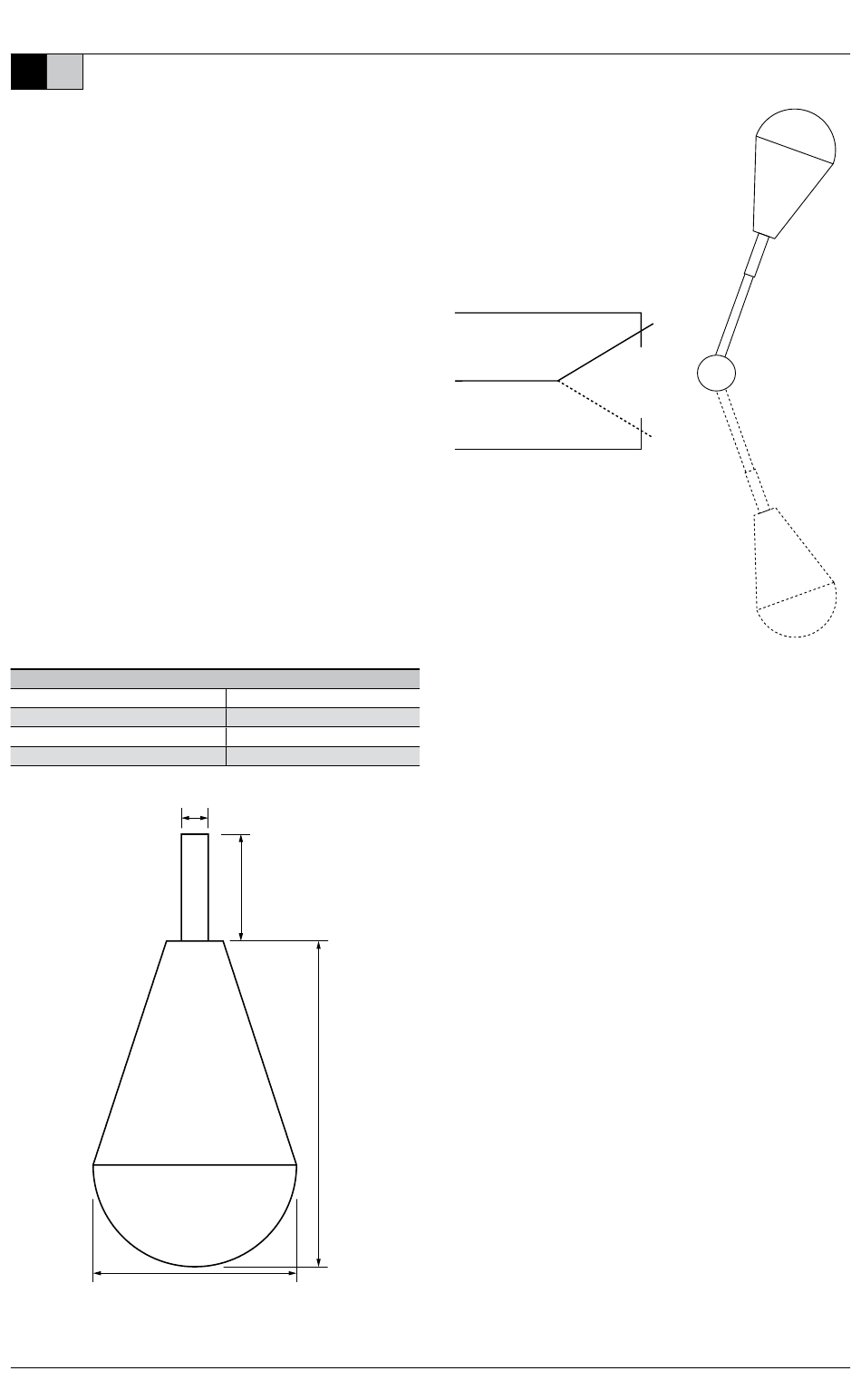

Maßzeichnung
3932161 | 12/2014 | Doepke Schaltgeräte GmbH, Stellmacherstraße 11, D-26506 Norden
250 V AC
50 °C
IP68
10 (3) A
13,2
52,5
160
100
Schaltstellungen
braun/brown
schwarz/black
blau/blue
