GUIDA PER L'UTENTE / USER'S MANUAL
Installazione ed uso / Installation and use

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Diamante and is the answer not in the manual?

Questions and answers

Related Manuals for Esse-ti Diamante

Summary of Contents for Esse-ti Diamante

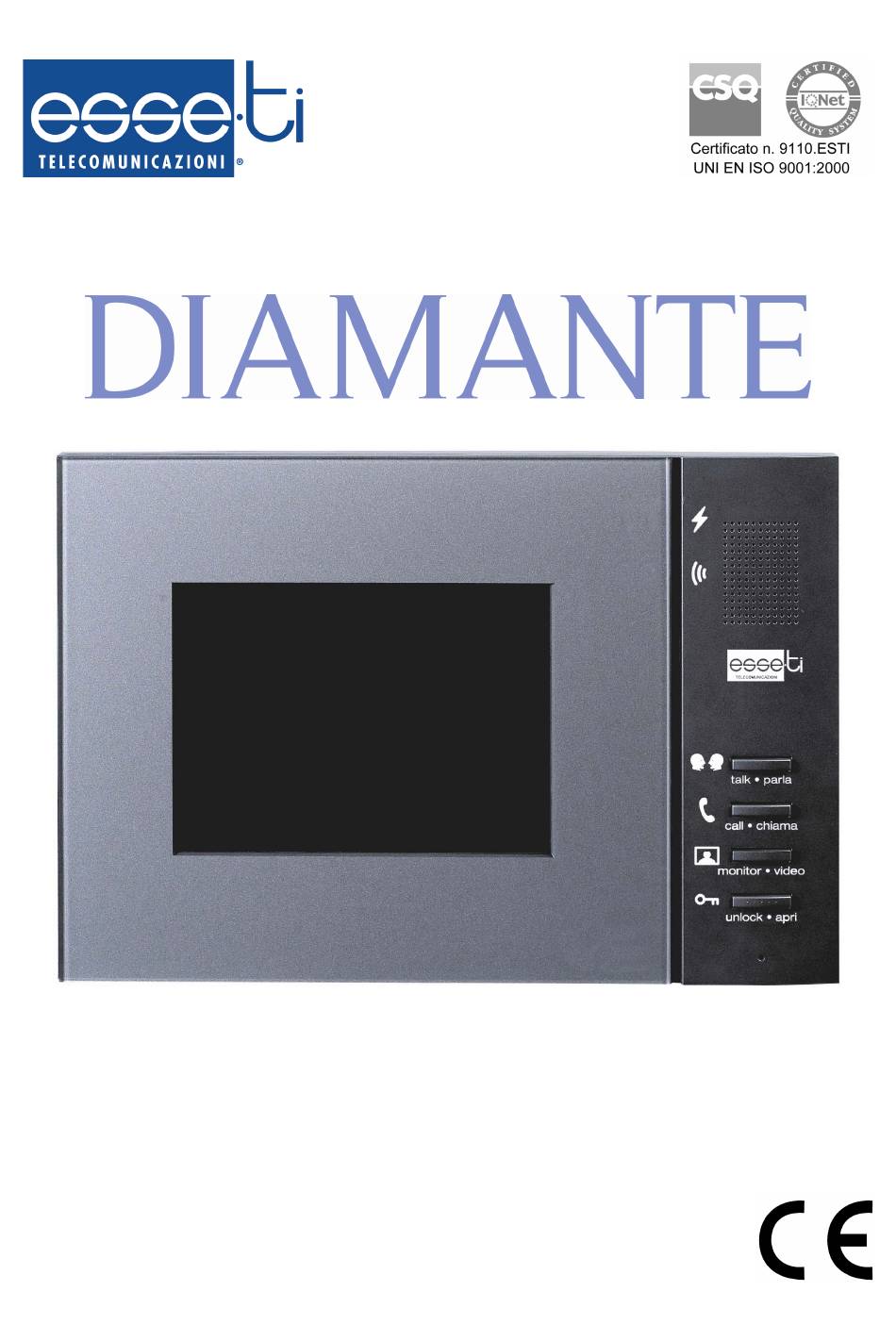

  • Page 1 GUIDA PER L’UTENTE / USER’S MANUAL Installazione ed uso / Installation and use...

  • Page 2: Table Of Contents

    SOMMARIO / CONTENTS DESCRIZIONE...................... 4 Componenti del kit ................... 4 Optionals ......................4 Caratteristiche....................4 POSTAZIONI......................5 Posto interno ....................5 Posto esterno ....................6 DIAGRAMMI DI CONNESSIONE ..............7 1 posto esterno - 1 posto interno ..............7 1 posto esterno - 2 posti interni................ 7 1 posto esterno - 3 posti interni................
  • Page 3 CARATTERISTICHE TECNICHE..............20 DESCRIPTION ....................21 Kit components....................21 Optionals ......................21 Characteristics ....................21 APPARATUS......................22 Video indoor phone ..................22 Door station....................23 CONNECTION DIAGRAMS ................24 1 door station - 1 indoor phone..............24 1 door station - 2 indoor phones ..............24 1 door station - 3 indoor phones ..............

  • Page 4: Descrizione

    DESCRIZIONE Diamante è un kit videocitofonico a colori con schermo piatto che permette una comunicazione audio e video di alta qualità. Il suo uso è particolarmente indicato per ville o abitazioni monofamiliari. Componenti del kit • Monitor interno LCD con schermo piatto a colori 5’’ TFT vivavoce •...

  • Page 5: Postazioni

    POSTAZIONI Posto interno 1. Display LCD 5’’ TFT 2. Altoparlante 3. Microfono 4. Tasto PARLA 5. Tasto CHIAMA 6. Tasto VIDEO 7. Tasto APRI 8. Led indicatore di alimentazione (verde) 9. Led indicatore di conversazione (rosso) 10. Regolatore luminosità 11. Regolatore contrasto 12.

  • Page 6: Posto Esterno

    Posto esterno 1. Camera 2. Altoparlante 3. Microfono 4. Targhetta 5. Pulsante di chiamata 6. Led per illuminazione POSTAZIONI...

  • Page 7: Diagrammi Di Connessione

    DIAGRAMMI DI CONNESSIONE La soluzione base prevede un posto esterno ed un posto interno. La soluzione più estesa può prevedere fino a 2 posti esterni e fino a 4 posti interni. Nel caso di 2 posti esterni è necessario l’utilizzo del ripartitore video. Nel caso di 3 o 4 posti interni è...

  • Page 8: Posto Esterno - 3 Posti Interni

    1 posto esterno - 3 posti interni 1 posto esterno - 4 posti interni 2 posti esterni - 1 posto interno DIAGRAMMI DI CONNESSIONE...

  • Page 9: Posti Esterni - 2 Posti Interni

    2 posti esterni - 2 posti interni 2 posti esterni - 3 posti interni 2 posti esterni - 4 posti interni DIAGRAMMI DI CONNESSIONE...

  • Page 10: Schema Di Collegamento

    SCHEMA DI COLLEGAMENTO SCHEMA DI COLLEGAMENTO...

  • Page 11: Morsettiere

    Morsettiere Morsetti presenti sul posto esterno AUDIO: fonia, chiamata, comando di apertura porte VCC: anodo GND: catodo VIDEO: video LOCK+: elettroserratura LOCK-: elettroserratura Morsetti presenti sul posto interno 1 AUDIO: fonia, chiamata, comando di apertura porte (ingresso) 2 VCC: anodo (ingresso) 3 GND: catodo (ingresso) 4 VIDEO:...

  • Page 12: Note Per Il Collegamento

    Note per il collegamento • Quando la distanza fra posto esterno e posto interno è maggiore di 30 metri può essere necessario posizionare l’interruttore presente sul retro del posto interno in posizione ON. In tal modo si inserisce un resistore di terminazione da 75Ω...

  • Page 13: Installazione

    INSTALLAZIONE Materiali usati per il cablaggio Sezioni dei cavi consigliate: Distanza (m) Sezione Fino a 50 0,50 mm Da 50 a 200 0,75 mm cavo coassiale 75Ω per il segnale video Installazione posto esterno Il posto esterno può essere montato su una scatola da incasso standard oppure può...
  • Page 14 Installazione su scatola da incasso Scatola da incasso Copertura posteriore Posto esterno Vite esagonale Rimuovere la copertura posteriore del posto esterno agendo sulla vite esagonale (4 in figura). Fissare la copertura posteriore ad una scatola da incasso tramite 2 viti autofilettanti fornite a corredo.

  • Page 15: Installazione Posto Interno

    Installazione con tettuccio parapioggia Il tettuccio parapioggia, opzionale, protegge il posto esterno dalla pioggia e copre eventuali difetti di muratura. Previsto in due versioni può essere montato sulla scatola da incasso oppure direttamente a parete. Quest’ultima versione dispone di una cavità posteriore in grado di contenere il cablaggio. Seguire le istruzioni abbinate al tettuccio parapioggia.
  • Page 16 Praticare sulla parete 4 fori di 5 mm di diametro secondo le misure riportate in figura. Inserire i 4 tasselli forniti a corredo e fissare la staffa alla parete tramite 4 viti autofilettanti fornite a corredo. Effettuare i collegamenti. Inserire il posto interno sulla staffa. Note per l’installatore: - non installare in ambienti umidi o potenzialmente esplosivi - tenere conto delle fessure di aerazione che non devono essere mai e in nessun...

  • Page 17: Regolazioni

    Regolazioni Regolazione della luminosità del display del posto interno A display acceso utilizzare la manopola di regolazione della luminosità presente sul lato sinistro del posto interno. Regolazione del colore e del contrasto del display del posto interno A display acceso utilizzare la manopola di regolazione del contrasto presente sul lato sinistro del posto interno.

  • Page 18: Funzionamento

    FUNZIONAMENTO Chiamata e risposta Quando un visitatore preme il pulsante di chiamata sul posto esterno, sull’altoparlante del posto interno si ascolta un doppio ding dong e lo schermo mostra l’immagine del visitatore. Premere il tasto talk/parla per rispondere ad una chiamata. Il led TALK si accende e la conversazione resta attiva per 120 s.

  • Page 19: Funzione Intercomunicante

    Premere di nuovo il tasto monitor/video per spegnere lo schermo altrimenti lo schermo si spegne automaticamente dopo 30 secondi. Quando lo schermo è acceso, per parlare con l’esterno: Premere il tasto talk/parla. Premere il tasto talk/parla per terminare la conversazione e spegnere lo schermo.

  • Page 20: Caratteristiche Tecniche

    CARATTERISTICHE TECNICHE Posto interno Display LCD a colori 5’’ TFT Risoluzione 450x250 punti Audio vivavoce Suoneria doppio “ding-dong” Tensione di funzionamento DC 18V ± 10% Corrente a riposo ≤ 60 mA Corrente di funzionamento ≤ 700 mA Temperatura di funzionamento -10°C ~ +55°C Umidità...

  • Page 21: Description

    DESCRIPTION Diamante is a flat video door phone system. It provides a high quality audio and video signal. It is suitable for villas or single residences. Kit components • Hands free, color 5’’ TFT flat screen display • Damage proof door station with high resolution camera •...

  • Page 22: Apparatus

    APPARATUS Video indoor phone 1. 5’’ LCD TFT display 2. Loudspeaker 3. Microphone 4. TALK button 5. CALL button 6. MONITOR button 7. UNLOCK button 8. Power indicator 9. Talk indicator 10. Brightness knob 11. Contrast knob 12. Conversation volume knob 13.

  • Page 23: Door Station

    Door station 1. Pin hole camera 2. Loudspeaker 3. Microphone 4. Name plate 5. Call button 6. Leds for lighting APPARATUS...

  • Page 24: Connection Diagrams

    CONNECTION DIAGRAMS Basic configuration: one door station and one indoor phone. Wide configuration: two door stations and four indoor phones. If two door stations are used the video divider is required. If three or four video indoor phones are used the additional power supply is required. 1 door station - 1 indoor phone 1 door station - 2 indoor phones CONNECTION DIAGRAMS...

  • Page 25: Door Station - 3 Indoor Phones

    1 door station - 3 indoor phones 1 door station - 4 indoor phones 2 door stations - 1 indoor phone CONNECTION DIAGRAMS...

  • Page 26: Door Stations - 2 Indoor Phones

    2 door stations - 2 indoor phones 2 door stations - 3 indoor phones 2 door stations - 4 indoor phones CONNECTION DIAGRAMS...

  • Page 27: System Wiring

    SYSTEM WIRING SYSTEM WIRING...

  • Page 28: Connections

    Connections Terminals of door station AUDIO: audio VCC: anode GND: cathode VIDEO: video LOCK+: electric lock LOCK-: electric lock Terminals of video indoor phone 1 AUDIO: audio (input) 2 VCC: anode (input) 3 GND: cathode (input) 4 VIDEO: video (input) 5 AUDIO: audio (output) 6 VCC:...

  • Page 29: Notes

    Notes • When the distance between door station and indoor phone is greater than 30 m, set the switch “75 Ω”, on the rear of the video indoor phone, to ON. If more indoor phones are used, set to ON the switch of the last indoor phone.

  • Page 30: Installation

    INSTALLATION Wiring material Recommended cables sections: Distance (m) Section Up to 50 0,50 mm From 50 to 200 0,75 mm 75Ω video cable Door station The door station can be installed on a standard flush mounting box or with the rain shield (optional).
  • Page 31 Flush mounting box Flush mounting box Back cover Door station Hexagonal screw Loosen the hexagonal screw to remove the back cover of door station (4 in fig.) Fix the back cover onto a flush mounting box with 2 self-tapping screws. Make the connections.

  • Page 32: Video Indoor Phone

    Rain shield The rain shield, optional, protects against rain and covers cut outs in the wall. The rain shield can be installed on a standard flush mounting box or directly on a wall (according to the version). Follow the instructions of the rain shield. Notes for the installer: - Do not install under the rain or in moist, high temperature, dusty or caustic conditions.
  • Page 33 Drill 4 holes with 5 mm diameter on the wall (see the fig.). Insert the 4 fischers and fix the bracket on wall with the 4 self-tapping screws. Make the connections. Hang up the video indoor phone on the bracket. Notes for the installer: - Do not install the product in potentially explosive environments or in moist places.

  • Page 34: Adjustments

    Adjustments Brightness adjustment – video indoor phone When the display is switched on, turn the Brightness knob present on the left side of video indoor phone. Colour and contrast adjustment - video indoor phone When the display is switched on, turn the Contrast knob present on the left side of video indoor phone.

  • Page 35: Operations

    OPERATIONS Answer a call When a visitor pushes the call button on the door station, the video indoor phone will ring (double ding-dong) and the screen will show the visitor's image. To answer the call, press the talk/parla button. The led TALK lights up and the conversation is allowed for 120 seconds. If nobody answers, the image will disappear in 30 seconds.

  • Page 36: Video Surveillance

    Video surveillance Press the monitor/video button to turn on the screen and to control the entrance. Press the monitor/video button again to turn off the screen; otherwise the image disappears in 30 seconds. When the screen is switched on, to talk with the door station: Press the talk/parla button.

  • Page 37: Technical Specifications

    TECHNICAL SPECIFICATIONS Video indoor phone Display 5’’ TFT color LCD Resolution 450x250 points Audio hands free Ringer double “ding-dong” Working voltage DC 18V ± 10% Static current ≤ 60 mA Working current ≤ 700 mA Environment temperature -10°C ~ +55°C Humidity 45% ~ 95% Dimensions...
  • Page 38 Diamante 05/09/2007 Esse-ti Telecomunicazioni Zona Ind.le Squartabue 62019 Recanati (MC) ITALY www.esse-ti.com support@esse-ti.it Diamante 05/09/2007...
