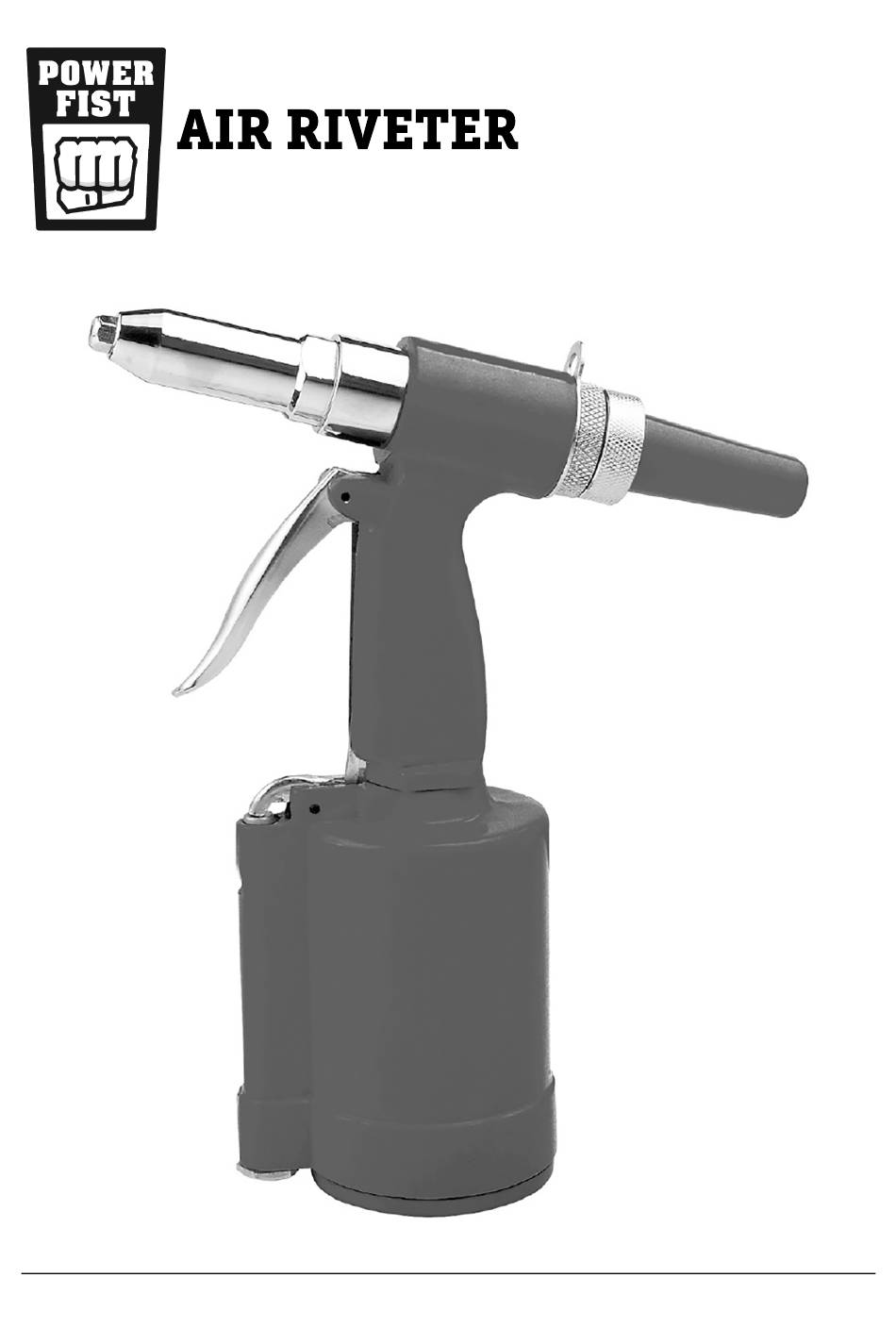

  • Page 1 V1.0 8843708 3/16 IN. Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2 8843708 3/16 in. Air Riveter V1.0 SPECIFICATIONS Air Inlet 1/4 in. Rivet Size 3/16, 5/32, 1/8, 3/32 in. Air Consumption 0.03 CFM Pressure Rating 90 PSI Pulling Force 1,980 lb Material Aluminum and Steel Housing HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed.
  • Page 3 V1.0 3/16 in. Air Riveter 8843708 INTRODUCTION The 3/16 in. Air Riveter is ideal for installing 3/16 to 3/32 in. long blind rivets. The air riveter can use either steel or aluminum rivets. The air riveter holds the ejected pins into a safety cap for later disposal.
  • Page 4 8843708 3/16 in. Air Riveter V1.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications.
  • Page 5 V1.0 3/16 in. Air Riveter 8843708 Never use oxygen, combustible gas or any other bottled gas as a power source. Any power source other than an air compressor could cause an explosion and serious personal injury. Turn OFF the valve and discharge any remaining air pressure after each use or before adjusting the tool.
  • Page 6 8843708 3/16 in. Air Riveter V1.0 Prevent damage to the air hose by observing the following: Never carry the tool by the air hose. Keep the air hose behind the tool and out of the tool's work path. Keep the air hose away from heat, oil, sharp edges or moving parts.
  • Page 7 V1.0 3/16 in. Air Riveter 8843708 IDENTIFICATION KEY Nosepiece Outer Cylinder Trigger Air Filter Air Cylinder 1/4 in. Air Inlet Hanging Ring Safety Cap Fig. 1 Handle Cap ASSEMBLY & INSTALLATION Numbered references in parenthesis (#1) refer to the included Parts List.
  • Page 8 8843708 3/16 in. Air Riveter V1.0 The largest nosepiece (4.8 mm-3/16 in.) is already installed when the tool leaves the factory. Insert the nosepiece into the jaws (#5) within the outer cylinder (B) and twist clockwise (view from front) to lock it in place (Fig. 2). Remove the wrench.
  • Page 9 V1.0 3/16 in. Air Riveter 8843708 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool fittings, alignment, hoses and power supply cord periodically. Have damaged or worn components repaired or replaced by an authorized technician.
  • Page 10 8843708 3/16 in. Air Riveter V1.0 ADJUSTING THE STROKE LENGTH Remove the outer cylinder (B) using the box end of the wrench (#54). Confirm the piston stroke is set to 70 mm length. The wrench gauge’s shaft (#53) is designed for this measurement.
  • Page 11 V1.0 3/16 in. Air Riveter 8843708 Lightly oil the jaws and place the jaw assembly back into position. Screw the jaw carrier into place. Tighten with both wrenches Check and adjust the stroke length (see Adjusting the Stroke Length). Fit the outer cylinder back onto the air riveter and tighten.
  • Page 12 8843708 3/16 in. Air Riveter V1.0 DISPOSAL Recycle a tool damaged beyond repair at the appropriate facility. Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids. IMPORTANT! DO NOT pollute the environment by allowing uncontrolled discharge of waste oil.
  • Page 13 V1.0 3/16 in. Air Riveter 8843708 Problem(s) Possible Cause(s) Suggested Solution(s) Tool will not 1. Throttle valve o-ring 1. Replace throttle valve shut off. dislodged from inlet o-rings. valve seat. 2. Clean trigger mechanism and 2. Trigger mechanism lubricate. jammed or dirty.
  • Page 14 8843708 3/16 in. Air Riveter V1.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION Jaw Case Washer Ring Nosepiece (4.8 mm - 3/16 in.) Jaw case Lock Nut Nosepiece (4 mm - 5/32 in.) Handle O-ring Nosepiece (3.2 mm - 1/8 in.) Handle O-ring Nosepiece (2.4 mm - 3/32 in.)
  • Page 15 V1.0 3/16 in. Air Riveter 8843708 Return Spring (B) Brass Valve Pusher Hanging Ring Valve Pusher Spring Frame Cap Valve Pusher Brass Collar Safety Cap Valve Pusher O-ring Frame Cap Nut Valve Spacer Valve Spring U-Type Ring Valve Cap O-ring...
  • Page 16 8843708 3/16 in. Air Riveter V1.0 For technical questions call 1-800-665-8685...
  • Page 17 V1.0 3/16 in. Air Riveter 8843708 Visit www.princessauto.com for more information...
  • Page 18 8843708 3/16 in. Air Riveter V1.0 For technical questions call 1-800-665-8685...
  • Page 19 V1,0 8843708 DE 3/16 PO Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 20 8843708 Riveteuse pneumatique de 3/16 po V1,0 SPÉCIFICATIONS Entrée d’air 1/4 po Taille de rivet 3/16, 5/32, 1/8, 3/32 po Consommation d’air 0,03 pi cubes/min Pression nominale 90 lb/po carré Force de tirage 1 980 lb Matériau Boîtier en aluminium et acier DÉFINITIONS DE DANGER...
  • Page 21 V1,0 Riveteuse pneumatique de 3/16 po 8843708 INTRODUCTION La riveteuse pneumatique de 3/16 po est l’outil idéal pour installer des rivets aveugles de 3/16 à 3/32 po de long. La riveteuse pneumatique peut utiliser des rivets en acier ou en aluminium. La riveteuse pneumatique retient les broches éjectées dans un capuchon de sécurité...
  • Page 22 8843708 Riveteuse pneumatique de 3/16 po V1,0 Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil. Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et l'équilibre au sein de l'environnement de travail. PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil.
  • Page 23 V1,0 Riveteuse pneumatique de 3/16 po 8843708 PRÉCAUTIONS RELATIVES AUX OUTILS PNEUMATIQUES Utilisez uniquement un air comprimé propre et sec comme source d’énergie. L’air contaminé ou humide endommagera progressivement l’outil. Installez une soupape d'arrêt ou un régulateur sur la conduite afin de permettre une commande immédiate de l'alimentation en air, en cas...
  • Page 24 8843708 Riveteuse pneumatique de 3/16 po V1,0 10. Des blessures graves ou même la mort peuvent survenir en cas d’inhalation de l’air comprimé. Le jet d’air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides. N’inhalez jamais l’air comprimé...
  • Page 25 V1,0 Riveteuse pneumatique de 3/16 po 8843708 Gardez le tuyau d’air à l'écart des sources de chaleur, de l'huile, des bords coupants ou des pièces mobiles. N'enroulez pas le tuyau d’air autour de l'outil, car les arêtes vives risquent de percer ou de fissurer le tuyau d'air. Enroulez délicatement le tuyau et suspendez-le à...
  • Page 26 8843708 Riveteuse pneumatique de 3/16 po V1,0 GUIDE D’IDENTIFICATION Embout Cylindre extérieur Gâchette Filtre à air Cylindre pneumatique Entrée d’air de 1/4 po Anneau suspendu Capuchon de sécurité Fig. 1 Capuchon de poignée ASSEMBLAGE ET INSTALLATION Les numéros de référence entre parenthèses (n 1) se rapportent à...
  • Page 27 V1,0 Riveteuse pneumatique de 3/16 po 8843708 EMBOUTS Sélectionnez l’embout de taille appropriée (A) à votre travail parmi les quatre embouts inclus avec l’outil. Le plus grand embout (4,8 mm – 3/16 po) est préinstallé lorsque l’outil quitte l’usine. Insérez l’embout dans les mâchoires (n 5) à...
  • Page 28 8843708 Riveteuse pneumatique de 3/16 po V1,0 force exercée engage le mandrin sur la tête de rivet et éjecte le mandrin rebut dans le capuchon de sécurité. Répétez les étapes 4 à 6 jusqu’à ce que tous les rivets soient installés.
  • Page 29 V1,0 Riveteuse pneumatique de 3/16 po 8843708 Retirez le capuchon du cylindre pneumatique (n avec la clé (n 54) fournie (fig. 4). Retirez l’ensemble de piston pneumatique/hydraulique en saisissant l’écrou exposé et en le tirant vers le haut (fig. 4).
  • Page 30 8843708 Riveteuse pneumatique de 3/16 po V1,0 Maintenez de nouveau la douille en position et serrez l’écrou de bride. Remettez le cylindre extérieur sur la riveteuse pneumatique et serrez. NETTOYAGE ET REMPLACEMENT DES MÂCHOIRES Retirez le cylindre extérieur (B) en utilisant la section polygonale de la clé...
  • Page 31 V1,0 Riveteuse pneumatique de 3/16 po 8843708 Des dépôts peuvent s’accumuler dans l’entrée d’air de l’outil. Nettoyez l’entrée d’air et rincez l’outil en utilisant un solvant de dégraissage approprié. Il se peut qu’il faille démonter l’outil pour le nettoyage. Séchez bien les pièces avant le remontage.
  • Page 32 8843708 Riveteuse pneumatique de 3/16 po V1,0 Communiquez avec votre municipalité locale afin de connaître la liste des sites de mise au rebut ou les règlements en ce qui concerne les appareils électroniques, les batteries, l'huile et les liquides toxiques.
  • Page 33 V1,0 Riveteuse pneumatique de 3/16 po 8843708 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) L'outil fonctionne 1. Régulateur d'air en 1. Ouvrez le régulateur d'air au lentement. Un position fermée débit d'air souhaité. peu d'air sort de 2. Dommages ou usure 2a. Demandez à un technicien l'échappement.
  • Page 34 8843708 Riveteuse pneumatique de 3/16 po V1,0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La course est trop 1. Vérifiez si le régulateur 1. Basse pression d'air. faible. indique une pression de 90 2. Compresseur de taille lb/po carré. inadéquate. 2. Remplacez-le par un 3.
  • Page 35 V1,0 Riveteuse pneumatique de 3/16 po 8843708 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Ressort du poussoir de mâchoire 1A Embout (4.8 mm - 3/16 in.) Anneau de rondelle de 1B Embout (4 mm - 5/32 in.) logement de mâchoire 1C Embout (3.2 mm - 1/8 in.)
  • Page 36 8843708 Riveteuse pneumatique de 3/16 po V1,0 15 Joint torique de piston d’huile 36 Poussoir de soupape en laiton 16 Rondelle d’appui de piston 37 Ressort de poussoir de d’huile (rondelle de rechange soupape fournie) 38 Collet en laiton de poussoir...
