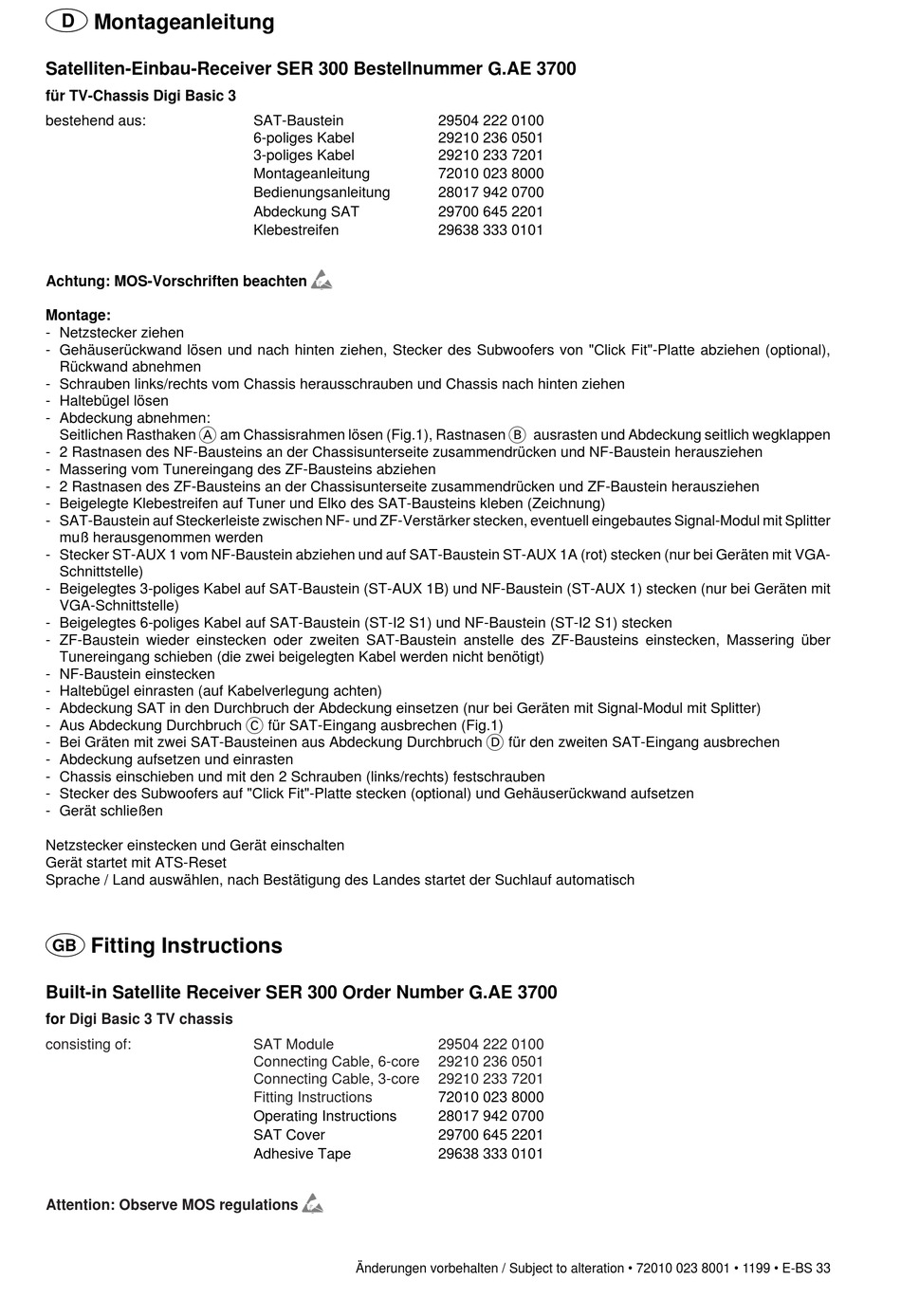

Grundig SER 300 Fitting Instructions

Montageanleitung
D
Satelliten-Einbau-Receiver SER 300 Bestellnummer G.AE 3700
für TV-Chassis Digi Basic 3
bestehend aus:
Achtung: MOS-Vorschriften beachten
Montage:
- Netzstecker ziehen
- Gehäuserückwand lösen und nach hinten ziehen, Stecker des Subwoofers von "Click Fit"-Platte abziehen (optional),
Rückwand abnehmen
- Schrauben links/rechts vom Chassis herausschrauben und Chassis nach hinten ziehen
- Haltebügel lösen
- Abdeckung abnehmen:
A
Seitlichen Rasthaken
- 2 Rastnasen des NF-Bausteins an der Chassisunterseite zusammendrücken und NF-Baustein herausziehen
- Massering vom Tunereingang des ZF-Bausteins abziehen
- 2 Rastnasen des ZF-Bausteins an der Chassisunterseite zusammendrücken und ZF-Baustein herausziehen
- Beigelegte Klebestreifen auf Tuner und Elko des SAT-Bausteins kleben (Zeichnung)
- SAT-Baustein auf Steckerleiste zwischen NF- und ZF-Verstärker stecken, eventuell eingebautes Signal-Modul mit Splitter
muß herausgenommen werden
- Stecker ST-AUX 1 vom NF-Baustein abziehen und auf SAT-Baustein ST-AUX 1A (rot) stecken (nur bei Geräten mit VGA-
Schnittstelle)
- Beigelegtes 3-poliges Kabel auf SAT-Baustein (ST-AUX 1B) und NF-Baustein (ST-AUX 1) stecken (nur bei Geräten mit
VGA-Schnittstelle)
- Beigelegtes 6-poliges Kabel auf SAT-Baustein (ST-I2 S1) und NF-Baustein (ST-I2 S1) stecken
- ZF-Baustein wieder einstecken oder zweiten SAT-Baustein anstelle des ZF-Bausteins einstecken, Massering über
Tunereingang schieben (die zwei beigelegten Kabel werden nicht benötigt)
- NF-Baustein einstecken
- Haltebügel einrasten (auf Kabelverlegung achten)
- Abdeckung SAT in den Durchbruch der Abdeckung einsetzen (nur bei Geräten mit Signal-Modul mit Splitter)
- Aus Abdeckung Durchbruch
- Bei Gräten mit zwei SAT-Bausteinen aus Abdeckung Durchbruch
- Abdeckung aufsetzen und einrasten
- Chassis einschieben und mit den 2 Schrauben (links/rechts) festschrauben
- Stecker des Subwoofers auf "Click Fit"-Platte stecken (optional) und Gehäuserückwand aufsetzen
- Gerät schließen
Netzstecker einstecken und Gerät einschalten
Gerät startet mit ATS-Reset
Sprache / Land auswählen, nach Bestätigung des Landes startet der Suchlauf automatisch
Fitting Instructions
GB
Built-in Satellite Receiver SER 300 Order Number G.AE 3700
for Digi Basic 3 TV chassis
consisting of:
Attention: Observe MOS regulations
SAT-Baustein
6-poliges Kabel
3-poliges Kabel
Montageanleitung
Bedienungsanleitung
Abdeckung SAT
Klebestreifen
ESD
am Chassisrahmen lösen (Fig.1), Rastnasen
C
für SAT-Eingang ausbrechen (Fig.1)
SAT Module
Connecting Cable, 6-core
Connecting Cable, 3-core
Fitting Instructions
Operating Instructions
SAT Cover
Adhesive Tape
ESD
Änderungen vorbehalten / Subject to alteration • 72010 023 8001 • 1199 • E-BS 33
29504 222 0100
29210 236 0501
29210 233 7201
72010 023 8000
28017 942 0700
29700 645 2201
29638 333 0101
B
ausrasten und Abdeckung seitlich wegklappen
D
für den zweiten SAT-Eingang ausbrechen
29504 222 0100
29210 236 0501
29210 233 7201
72010 023 8000
28017 942 0700
29700 645 2201
29638 333 0101
