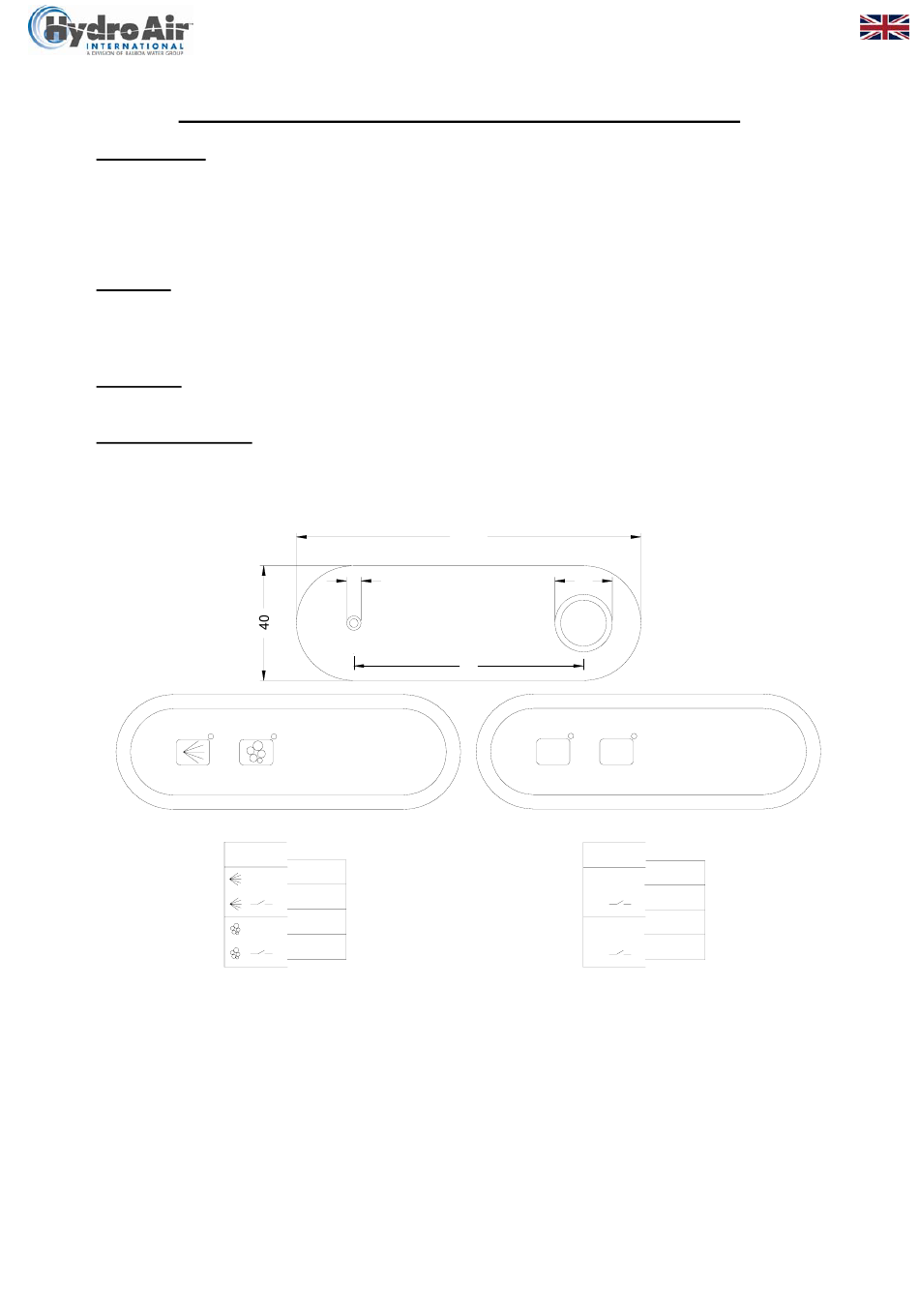

2 FUNCTION OVAL TOUCH, 25-2613-11 & 25-2623-11
Specifications
Operational temperature:
Storage temperature:
Cable length:
Functions:
Current LED:
Important
Follow the directions for installation and connection. This touch is not suitable for medical use and
must not be exposed to direct sun light. We reserve the right to change the product and the
specification without notice.
Installation
Drill the two holes as illustrated. Add some silicone and press the touch onto the bathtub.
Connection diagram
25-2613-11
GND
LED
LED
0-50°C
-20-60°C
2,0 m
LED indication when the function is on.
Max. 15 mA.
120
5
80
Blue
Yellow
Green
White
Brown
49-25-26x3-2 – www.balboawatergroup.com – July 2009
20
1
2
25-2623-11
Blue
GND
Yellow
1
LED
1
Green
White
2
LED
Brown
2
