RIVELATORE DI MOVIMENTO
KNX PER ESTERNO
Articolo n.
GW 90 787
FUNZIONE
Il GW90787 è un rivelatore di movimento KNX, che grazie alla sua classe
di protezione IP 55 è utilizzabile sia per l'interno che per l'esterno.
È in grado di coprire un'area frontale di 220° con un raggio d'azione fino a
16 m, mentre per i primi 4 m l'area di copertura si estende a 360°.
I comandi per la regolazione della luminosità, del tempo, della sensibilità
(raggio d'azione) nonché l'area di programmazione ed un LED rosso
utilizzato per la programmazione sono situati sotto il coperchio.
La programmazione dell'indirizzo fisico avviene con l'aiuto di un magnete di
programmazione (non fornito in dotazione).
Il dispositivo può essere montato a parete o a soffitto senza ulteriori
accessori e può essere fissato sugli angoli o a palo mediante il supporto di
montaggio disponibile come accessorio (codice articolo GW 90 782).
Un LED funzionale integrato nella testa sensore si accende nel caso di un
movimento rilevato e facilita così l'orientamento del dispositivo sul luogo
d'installazione.
A scelta è possibile disabilitare il LED tramite un parametro di
programmazione. Grazie alla testa del sensore regolabile orizzontalmente,
verticalmente ed assialmente è possibile adeguare il campo d'azione in
maniera ottimale alle caratteristiche del luogo. Inoltre possono essere
escluse dal raggio d'azione le zone indesiderate o eventuali fonti di disturbo
(come ad esempio alberi) grazie alle mascherine incluse nella fornitura.
L'apparecchio è predisposto con un sensore di luce, la cui soglia di
luminosità può essere regolata da circa 3 fino a 1000 Lux.
A seconda dell'applicazione è possibile utilizzare l'apparecchio come
interruttore crepuscolare o abbinare la soglia di luminosità alla rilevazione di
movimento.
All'interno di un sistema è possibile abbinare più rivelatori di movimento tra
loro. L'alimentazione avviene tramite la linea Bus. Non è necessario nessun
ulteriore collegamento alla rete di alimentazione. Essendo la linea Bus
direttamente collegata alla morsettiera situata nella scatola di connessione a
parete, non è necessario alcun morsetto di collegamento Bus.

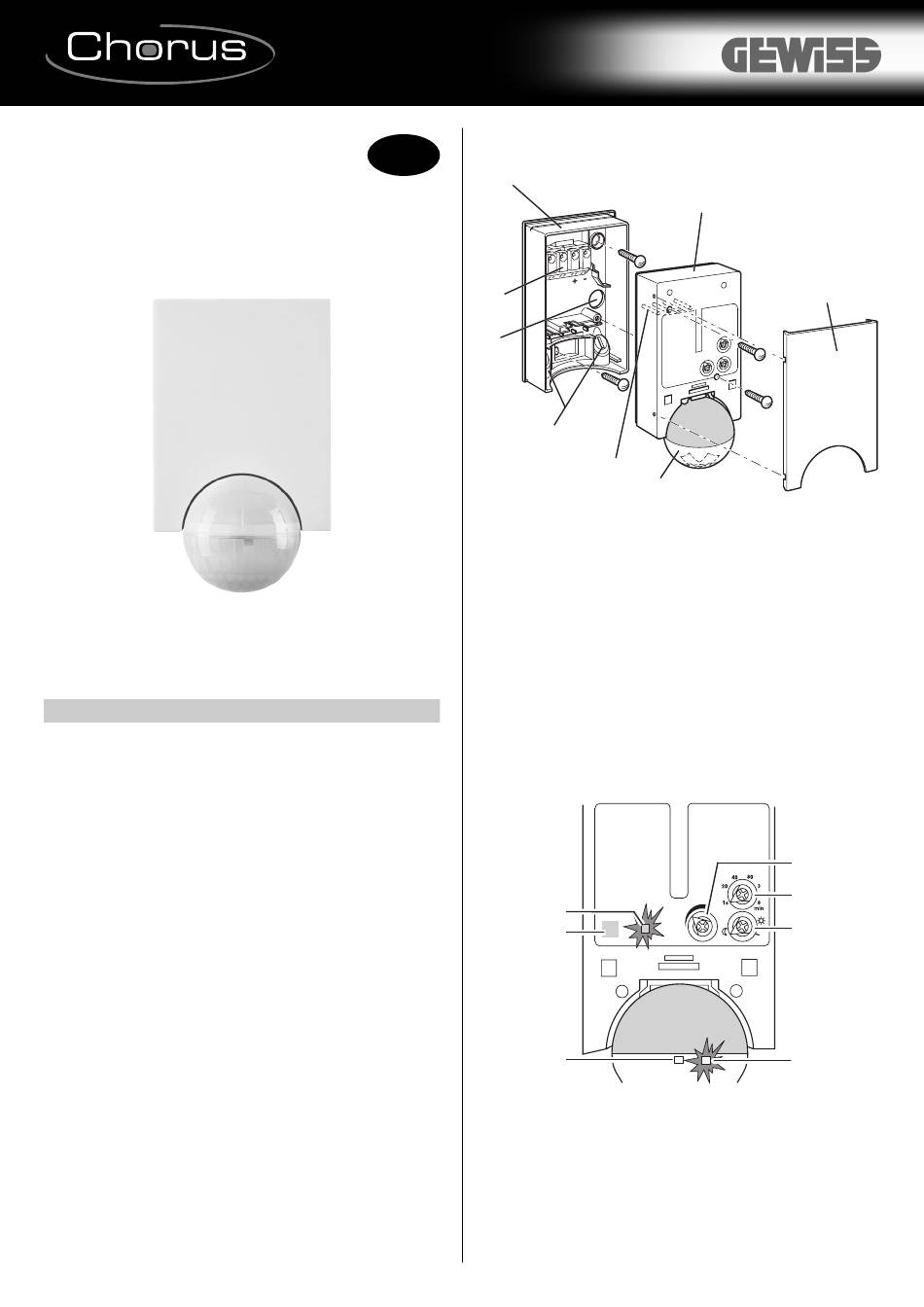

Prodotti:
I
A
H
G
F
- A scatola di connessione a parete
- B parte superiore
- C coperchio
- D testa sensore
- E pin di collegamento
- F ingresso cavi per la linea Bus da sotto
- G ingresso cavi per la linea Bus da dietro
- H morsettiera per la connessione della linea Bus e l'inserimento dei pin
G
F
E
- A regolatore di sensibilità
- B temporizzatore
- C regolatore di luminosità
- D LED funzionale, si accende ad ogni movimento rilevato
- E sensore di luminosità
- F area per la programmazione con il magnete
- G LED di programmazione
