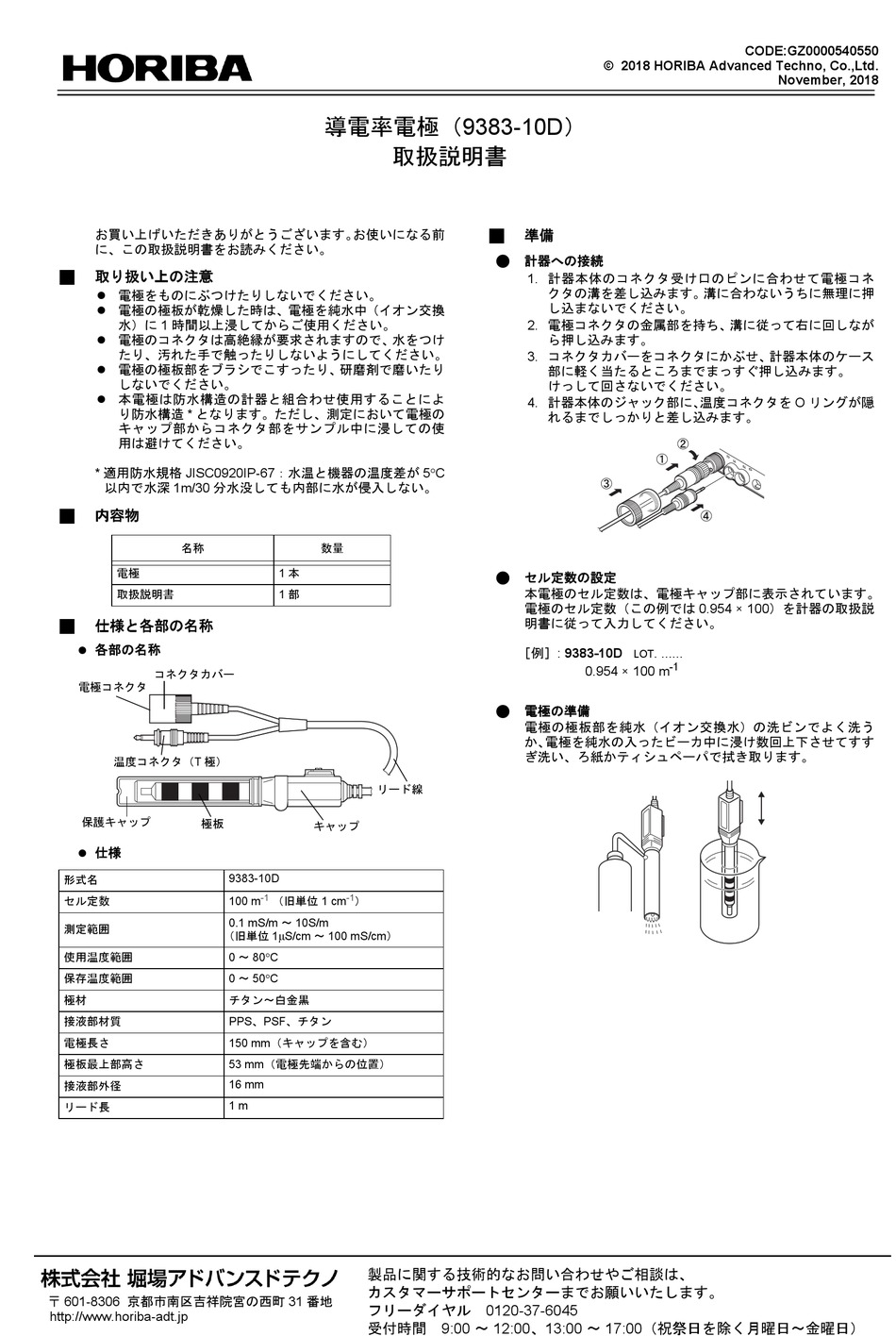

horiba 9383-10D Instruction Manual

お買い上げいただきありがとうございます。 お使いになる前
に、この取扱説明書をお読みください。
取り扱い上の注意

 電極をものにぶつけたりしないでください。
 電極の極板が乾燥した時は、電極を純水中（イオン交換
水）に 1 時間以上浸してからご使用ください。
 電極のコネクタは高絶縁が要求されますので、水をつけ
たり、汚れた手で触ったりしないようにしてください。
 電極の極板部をブラシでこすったり、研磨剤で磨いたり
しないでください。
 本電極は防水構造の計器と組合わせ使用することによ
り防水構造 * となります。ただし、測定において電極の
キャップ部からコネクタ部をサンプル中に浸しての使
用は避けてください。
* 適用防水規格 JISC0920IP-67：水温と機器の温度差が 5°C
以内で水深 1m/30 分水没しても内部に水が侵入しない。
内容物

名称
電極
取扱説明書
仕様と各部の名称

 各部の名称
コネクタカバー
電極コネクタ
温度コネクタ（T 極）
保護キャップ
極板
 仕様
形式名
セル定数
測定範囲
使用温度範囲
保存温度範囲
極材
接液部材質
電極長さ
極板最上部高さ
接液部外径
リード長
〒 601-8306 京都市南区吉祥院宮の西町 31 番地
http://www.horiba-adt.jp
導電率電極（9383-10D）
取扱説明書
数量
1 本
1 部
リード線
キャップ
9383-10D
-1 -1
100 m （旧単位 1 cm
）
0.1 mS/m ～ 10S/m
（旧単位 1μS/cm ～ 100 mS/cm）
0 ～ 80°C
0 ～ 50°C
チタン～白金黒
PPS、PSF、チタン
150 mm（キャップを含む）
53 mm（電極先端からの位置）
16 mm
1 m
製品に関する技術的なお問い合わせやご相談は、
カスタマーサポートセンターまでお願いいたします。
フリーダイヤル 0120-37-6045
受付時間 9:00 ～ 12:00、13:00 ～ 17:00（祝祭日を除く月曜日～金曜日）
© 2018 HORIBA Advanced Techno, Co.,Ltd.
準備

計器への接続

1. 計器本体のコネクタ受け口のピンに合わせて電極コネ
クタの溝を差し込みます。溝に合わないうちに無理に押
し込まないでください。
2. 電極コネクタの金属部を持ち、溝に従って右に回しなが
ら押し込みます。
3. コネクタカバーをコネクタにかぶせ、計器本体のケース
部に軽く当たるところまでまっすぐ押し込みます。
けっして回さないでください。
4. 計器本体のジャック部に、 温度コネクタを O リングが隠
れるまでしっかりと差し込みます。
①
③
セル定数の設定

本電極のセル定数は、電極キャップ部に表示されています。
電極のセル定数（この例では 0.954 × 100）を計器の取扱説
明書に従って入力してください。
［例］: 9383-10D . ......
LOT
0.954 × 100 m
 電極の準備
電極の極板部を純水（イオン交換水）の洗ビンでよく洗う
か、 電極を純水の入ったビーカ中に浸け数回上下させてすす
ぎ洗い、ろ紙かティシュペーパで拭き取ります。
CODE:GZ0000540550
November, 2018
②
④
-1
