  • Page 1 NEBULA Quick Start Guide & T echnical Manual...
  • Page 2 Please read this guide carefully and thoroughly before using MADRIX ® NEBULA. Make sure that you fully understand all information. This MADRIX NEBULA Quick Start Guide is written in English and German. ® (Diese Kurzanleitung wurde in englischer und deutscher Sprache verfasst.) Developed and made in Germany.

  • Page 3: Trademark Credits

    U.S. registered trademarks of Microsoft ® ® Corporation. Art-Net™ – Designed by and Copyright Artistic Licence Holdings Ltd. All other products mentioned herein may be trademarks of their respective companies. MADRIX is a registered trademark of inoage GmbH. ® Package Contents 1x MADRIX NEBULA ®...
  • Page 4 Safety Instructions And Limited Warranty Two years of limited manufacturer’s warranty are granted to the purchaser of this product. Warranty applies to constructional fault, material defect, or incorrect assembly the manufacturer has caused or is to be held responsible for. Warranty will be void if the interface is opened, modified, damaged through inappropriate handling and wrong usage, damaged through overvoltage, or damaged through any other cause.

  • Page 5: Technical Specifications

    LPD6803, LPD8806, MBI6120, P9883, SJ1221, SK6812, SK6822, SM16703, (As of March 2019 – SM16716, TLS3001, TLS3008, TM1804, TM1809, TM1812, TM1814, TM1829, See www.madrix.com UCS1903, UCS2903, UCS512B3, UCS8904, UCS9812S, WS2801, WS2803, for the latest information.) WS2811, WS2811S, WS2812, WS2812B, WS2813, WS2815, WS2818,...
  • Page 6 (See page 14 to reset the device to the default IP address if needed.) Using A 3rd-Party Controller MADRIX NEBULA is a standard network node for Art-Net or Streaming ACN. ® You can use the device with any compatible application, console, or controller.

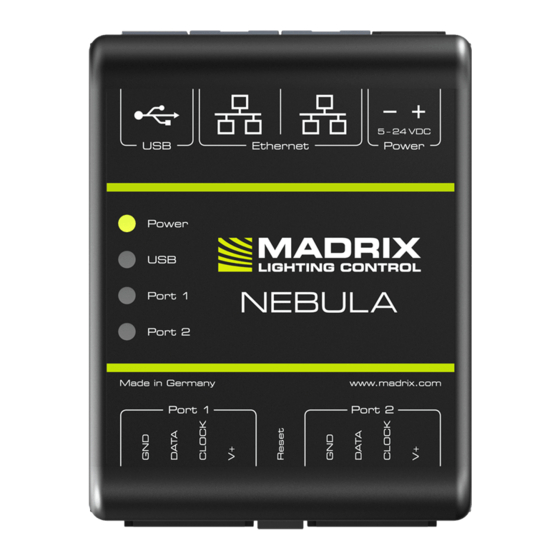

  • Page 7 Connectivity 1) Power 2) Right Ethernet port, incl. 2 status LEDs 3) Left Ethernet port, incl. 2 status LEDs 4) USB port 5) Status LED for Power 6) Status LED for USB 7) Status LED for Port 1 8) Status LED for Port 2 9) Port 1 10) Reset button 11) DIN-rail unlocking clip...
  • Page 8 LEDs to the device! Step 2) Connect your LEDs to the provided 4-pin screw terminals: » The max. recommended wire length between NEBULA and LEDs or between LEDs depends on the protocol, signal frequency, cables, and cable shielding. » You may connect only to Port 1, only to Port 2, or to Port 1 and Port 2.
  • Page 9 Variation X1 to Variation Z refer to the data connection over USB. Please see page 6 and page 7 for further information. SUPPLY POWER TO NEBULA ONLY ONCE! DO NOT CONNECT V+ MULTIPLE TIMES BY CONNECTING IT VIA PORT 1/2 AND POWER.
  • Page 10 Variation A1 – Port 1 or 2 Description: Power is supplied only once. It is supplied to NEBULA with 12 A max. and routed through to the LEDs, which are connected only to Port 1 or only to Port 2 via GROUND, DATA, possibly CLOCK, and V+ with 6 A max.
  • Page 11 Variation A2 Description: Power is supplied only once. It is supplied to NEBULA with 12 A max. and routed through to all LEDs, which are connected to Port 1 and to Port 2 via GROUND, DATA, possibly CLOCK, and V+ with 6 A max. load for each port.
  • Page 12 Variation X1 – Port 1 or 2 Description: Power is supplied only once. It is supplied to NEBULA with 12 A max. and routed through to the LEDs, which are connected only to Port 1 or only to Port 2 via GROUND, DATA, possibly CLOCK, and V+ with 6 A max.
  • Page 13 Variation X2 Description: Power is supplied only once. It is supplied to NEBULA with 12 A max. and routed through to all LEDs, which are connected to both ports via GROUND, DATA, possibly CLOCK, and V+ with 6 A max. load for each port.

  • Page 14: Device Configuration

    Step 3) Open your web browser and enter the IP address of MADRIX NEBULA. ® (You can find the default IP address on the side of the NEBULA device.) Step 4) The built-in web configuration tool will be launched. Go to 'Port Output Settings' à 'Output Protocol' and choose the LEDs your are using for 'Port 1' and 'Port 2'.

  • Page 15: Reset To Factory Default Settings

    Description Of Status LED Codes STATUS STATUS LED POWER Powered off Power not connected.  The device has no power. Permanently green Connected to power.  The power is on. Blinking green Bootloader activated.  Reset device / upload firmware. STATUS STATUS LED USB Powered off...
  • Page 16 Step 3) Lift the device from the rail. Using The MADRIX 5 Software ® You can mainly use 3 operating modes together with the MADRIX 5 Software: ®  Output Via Art-Net  Output Via Streaming ACN ...

  • Page 17: Fcc Declaration Of Conformity

    MADRIX 5 Help And Manual. You can access this user manual ® by pressing 'F1' on your keyboard while using the MADRIX 5 Software, by ® navigating to the menu 'Help' à 'User Manual…', or online at help.madrix.com...

  • Page 18: Frequently Asked Questions (Faqs)

    Can I use other controllers apart from MADRIX 5 to control LEDs? ® Yes. When using MADRIX NEBULA as a standard network node, you can use ® it in combination with other software applications, consoles, and controllers. Do I need a MADRIX...
  • Page 19 Erstbenutzung durch. Vergewissern Sie sich, dass Sie alle Informationen verstanden haben. Diese Kurzanleitung wurde in englischer und deutscher Sprache verfasst. (This MADRIX NEBULA Quick Start Guide is written in English and German.) ® Entwickelt und hergestellt in Deutschland. Impressum inoage GmbH Wiener Straße 56...

  • Page 20: Eingetragene Marken

    Produkte können eingetragene Marken der jeweiligen Firmen sein. MADRIX ist eine eingetragene Marke der inoage GmbH. ® Lieferumfang 1x MADRIX NEBULA ® 1x Set an steckbaren Schraubklemmen (2x 4-polig und 1x 2-polig) 1x USB 2.0-Kabel (zertifiziert) 2x Wandhalterungen zur Wandmontage 1x Diese Kurzanleitung / Technisches Handbuch Hinweis: Überprüfen Sie den Verpackungsinhalt und das Gerät nach dem...
  • Page 21 Sicherheitshinweise und Garantie Der Käufer dieses Produktes erhält zwei Jahre Herstellergarantie auf das Produkt hinsichtlich Konstruktions- und Designfehler, Materialfehler oder fehlerhafte Montage, soweit diese durch den Hersteller verursacht wurden oder er diese zu verantworten hat. Die Garantie erlischt, sobald das Gerät geöffnet, verändert, modifiziert oder durch unsachgemäße Handhabung, durch Überspannung oder durch anderweitige Ursachen beschädigt wurde.

  • Page 22: Technische Daten

    LPD6803, LPD8806, MBI6120, P9883, SJ1221, SK6812, SK6822, SM16703, (Stand März 2019 – SM16716, TLS3001, TLS3008, TM1804, TM1809, TM1812, TM1814, TM1829, Neueste Informationen auf UCS1903, UCS2903, UCS512B3, UCS8904, UCS9812S, WS2801, WS2803, www.madrix.com) WS2811, WS2811S, WS2812, WS2812B, WS2813, WS2815, WS2818, WS2822S, WS2822S Addressing...
  • Page 23  Vorkonfiguration und Standardeinstellung der IP-Adresse ("Default IP") (Seite 14 beschreibt das Zurücksetzen des Gerätes, falls benötigt.) Nutzung von anderen Zuspielern MADRIX NEBULA ist ein standardisiertes Gerät für Art-Net und Streaming ACN. ® Es kann mit sämtlichen kompatiblen Netzwerkzuspielern betrieben werden. Nutzung der MADRIX -5-Software ®...
  • Page 24 Anschlussmöglichkeiten 1) Spannungsversorgung 2) Netzwerkanschluss rechts, inkl. 2 Status-LEDs 3) Netzwerkanschluss links, inkl. 2 Status-LEDs 4) USB-Anschluss 5) Status-LED für Strom 6) Status-LED für USB 7) Status-LED für Anschluss 1 8) Status-LED für Anschluss 2 9) Anschluss 1 (Port 1) 10) "Reset"-Taste 11) Hutschienen-Entriegelung 12) Anschluss 2 (Port 2)
  • Page 25 Klemme müssen dabei nach oben zeigen. Schritt 4) Datenverbindung wie benötigt über USB oder Netzwerk herstellen. Schritt 5) Die Spannungsversorgung erst herstellen, wenn alle Stromkabel und LEDs an das MADRIX NEBULA angeschlossen wurden. ® Schritt 6) Bitte das richtige Ausgabeprotokoll einstellen, wie in Kapitel "3.
  • Page 26 Anschlussvarianten Ihre LEDs, NEBULA und die Datenkabel können auf verschiedene Arten verbunden werden. Auf den folgenden Seiten sind die verschiedenen Varianten als Verbindungsdiagramme dargestellt. Diese sind unabhängig von der Ausrichtung, Platzierung oder Art der Montage. Varianten A1 bis D beziehen sich auf die Datenverbindung über Netzwerk.
  • Page 27 Variante C1 – Port 1 od. 2 Beschreibung: Die Spannungsversorgung wird einmal bereitgestellt und an die LEDs (wie benötigt) angeschlossen. Die LEDs sind mit NEBULA über MASSE, DATEN, TAKT bei Bedarf und V+ verbunden. Spannungsversorgung zwischen LEDs und NEBULA aufgrund des erwartbaren Spannungsabfalls...
  • Page 28 über MASSE, DATEN, TAKT bei Bedarf und V+ mit max. 6 A Last je Anschluss. Variante B2 Beschreibung: Die Spannungsversorgung wird separat für NEBULA und die LEDs (wie benötigt) bereitgestellt. LEDs sind an beiden Anschlüssen verbunden über MASSE, DATEN und TAKT bei Bedarf, aber nicht über V+!
  • Page 29 LEDs sind an beiden Anschlüssen über MASSE, DATEN, TAKT bei Bedarf und V+ (max. 6 A) verbunden. Spannungsvers. zw. LEDs und NEBULA aufgrund d. erwartbaren Spannungs- abfalls über die Länge hinweg. Alternative: Spannungsvers. am Ende d. LED-Kette f. LEDs > 9 V.
  • Page 30 LEDs sind an beiden Anschlüssen über MASSE, DATEN, TAKT bei Bedarf und V+ (max. 6 A) verbunden. Spannungsvers. zw. LEDs und NEBULA aufgrund d. erwartbaren Spannungs- abfalls über die Länge hinweg. Alternative: Spannungsvers. am Ende d. LED-Kette f. LEDs > 9 V.

  • Page 31: Aktualisieren Der Firmware

    3. Geräte-Konfiguration Schritt 1) Verbinden Sie NEBULA und den PC mit demselben Netzwerk. Schritt 2) Stellen Sie die richtigen Netzwerkeinstellungen im Betriebssystem ein. (Empfohlen: IP-Adresse 10.0.0.1 / Subnetzmaske 255.0.0.0) Schritt 3) Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des NEBULA ein.

  • Page 32: Zurücksetzen Auf Werkseinstellungen

    Anzeige der Status-LEDs STATUS STATUS-LED POWER (SPANNUNGSVERSORGUNG) Ausgeschaltet Keine Spannungsversorgung.  Das Gerät hat keinen Strom. Permanent grün Spannungsversorgung liegt an.  Das Gerät hat Strom. Grün blinkend Bootloader aktiviert.  Zurücksetzen / Firmware einspielen. STATUS STATUS-LED USB Ausgeschaltet USB nicht angeschlossen. Kommunikation über USB.
  • Page 33 – "Systemeinstellungen" > "Optionen..." > "USB-Geräte" für USB, – "Systemeinstellungen" > "Optionen..." > "Netzwerkgeräte" für sACN, – "Systemeinstellungen" > "Geräteverwaltung..." > "Art-Net" für Art-Net. Danach können die Geräte konfiguriert und aktiviert werden: – "Systemeinstellungen" > "Geräteverwaltung..." > "DMX-Geräte". Weitere Informationen finden Sie im Benutzerhandbuch von MADRIX ®...

  • Page 34: Hilfe Und Support

    Aktualisierungen und weitere Informationen Weitere Handbücher werden automatisch mit MADRIX 5 installiert und somit ® digital bereitgestellt. Mehr Informationen finden sich im MADRIX 5 Help And ® Manual, dem Handbuch zur Software. Es kann während des Arbeitens mit MADRIX 5 durch die Taste "F1" auf der Tastatur, über das Menü "Hilfe" à...

  • Page 35: Häufig Gestellte Fragen

    Wo finde ich die neueste Firmware für mein Gerät? Die aktuelle MADRIX -5-Software enthält die aktuelle Firmware (siehe S. 13). ® Kann ich andere Zuspieler an Stelle von MADRIX 5 benutzen? ® Ja. Wenn Sie das Gerät als reines Netzwerkgerät nutzen.
