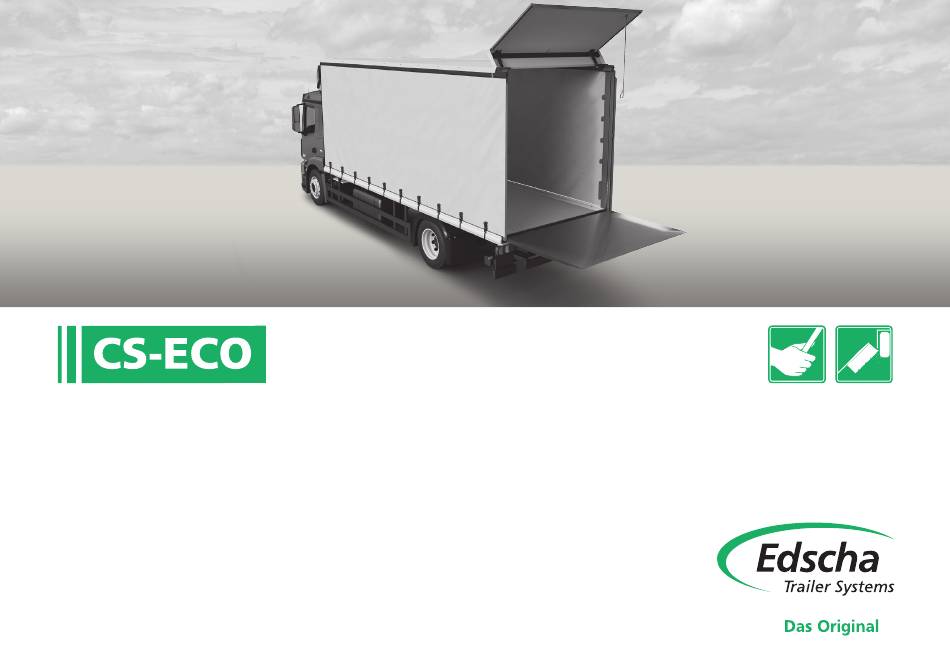

Edscha Trailer Systems CS-ECO Quick Manual

Curtain sider roof
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 22

Quick Links

Download this manual
BG: Покривало тип „щора" .......... 2
CS: Shrnovací střecha s
posuvnou plachtou .................. 6
DA: Gardintrailerpresenning ..... .....10
DE: Schiebegardinenverdeck ......... 14
EL: Συρόμενη οροφή με
κουρτίνα ...... ...........................18
EN: Curtain Sider Roof ................... 22
ES: Cubierta de lona corrediza ...... 26
www.EdschaTS.com
ET: Lükatav katusekardin .............. 30
FI:
Liukusuojapeitto ..................... 34
FR: Bâchage à rideau coulissant .... 38
HU: Elhúzható függönyponyva ..... 42
IT:
Copertura scorrevole ............... 46
JA: スライド式カーテンルーフ ... 50
LT: Užuolaidinis tentas ................ 54
LV: Bīdāms aizkara tipa pārsegs .. 58
NL: Schuifzeil ................................ 62
PL: Harmonijkowa plandeka
przesuwna ............................. 66
PT: Cobertura da cortina
deslizante ............................... 70
RO: Prelată culisantă .................... 74
RU: Раздвижной тент ................. 78
SK: Posuvná závesová
strecha ................................... 82
SL: Zavesasta pomična
streha ..................................... 86
2016 | 09
SV: Skjutpresenning ...................... 90
TR: Kayar çatı .............................. 94
ZH: 滑帘车篷 ................................ 98
