Hobbywing 5A-HV UBEC Instruction Manual

Bedienungsanleitung
Best.-Nr. 86010020

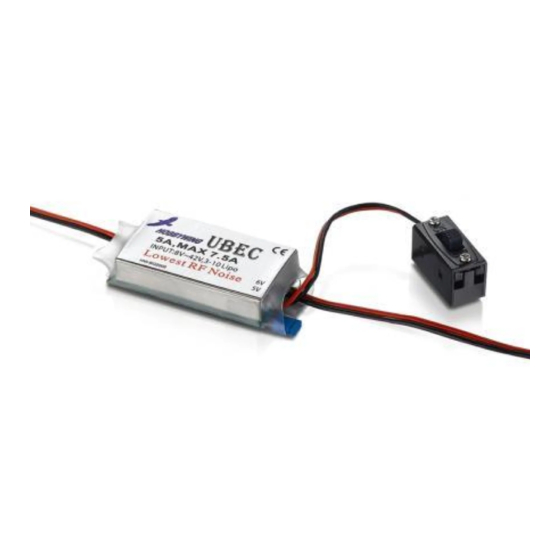

Getaktetes Digital BEC 5A-HV
Der Digital BEC Spannungsregler bietet die Möglichkeit, die Empfangsanlage im
Modell aus dem Antriebsakku zu versorgen. Die Eingangsspannung darf dabei zwi-
schen 8,0V und 42,0V liegen.
Im Gegensatz zu herkömmlichen Reglern mit BEC-Schaltkreis, kann das Digital
BEC wesentlich höhere Ströme liefern und eine sichere Stromversorgung garantie-
ren. Besonders bei Servos mit hoher Stromaufnahme und Antriebsakkus mit hohen
Spannungen, kommt es schnell zur Überlastung der herkömmlichen BEC-Schalt-
kreise. Dies führt zu einer starken Hitzeentwicklung und kann zu Aussetzern in der
RC-Anlage führen.
Technische Daten
Ausgangsspannung: 5V/5A oder 6V/5A wählbar über Jumper (kurzz. 7,5A)
Eingangsspannung: 8-42V (3-10 Zellen LiPo)
Abmessungen: 48,0x27,0x9,0 mm
Gewicht: 30g
Features
Das Digital BEC besitzt einen Überlast- und Temperaturschutz. Der Wirkungsgrad
des BEC liegt bei ca. 92%. Durch die geringen Abmessungen passt das Digital BEC
in nahezu jedes Modell.
Der Ausgangsstrom beträgt konstant 5A, kurzzeitig sind 7,5A möglich. Das Digital
BEC ist mit einem Verpolungsschutz ausgestattet. Im Falle einer Verpolung wird das
BEC nicht beschädigt. Der Status des Reglers wird über eine LED angezeigt. Die
LED leuchtet, wenn der Regler im normalen Bereich arbeitet. Über den integrierten
Schalter lässt sich die RC-Anlage bequem ein- und ausschalten.
Die elektronischen Bauteile auf der Platine sind weitestgehend abgeschirmt. Die
Kabel sind mit einem Ferrit-Kern ausgestattet, um Störungen der RC-Anlage auszu-
schließen.
Hinweis: Diesem Regler liegt ein separates Kabel bei, dass die BEC-Spannung um
0,7V reduziert. Dies ist erforderlich bei einigen Hi-Speed-Servos in Verbindung mit
empfindlichen Kreiselsystemen. Das Kabel wird im Bedarfsfalle zwischen Kreisel
und Empfänger oder zwischen Servo und Empfänger gesteckt.
