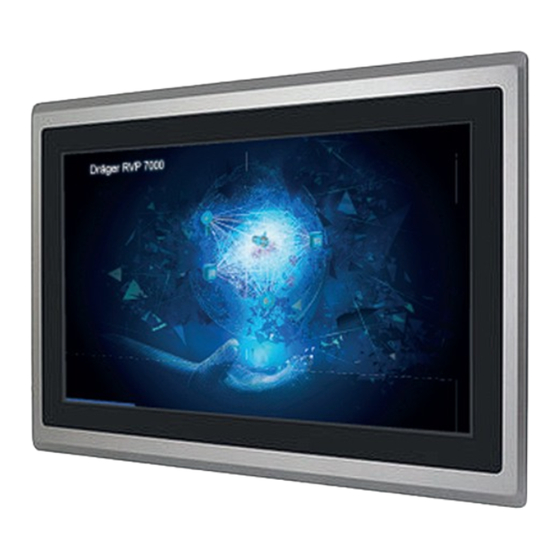

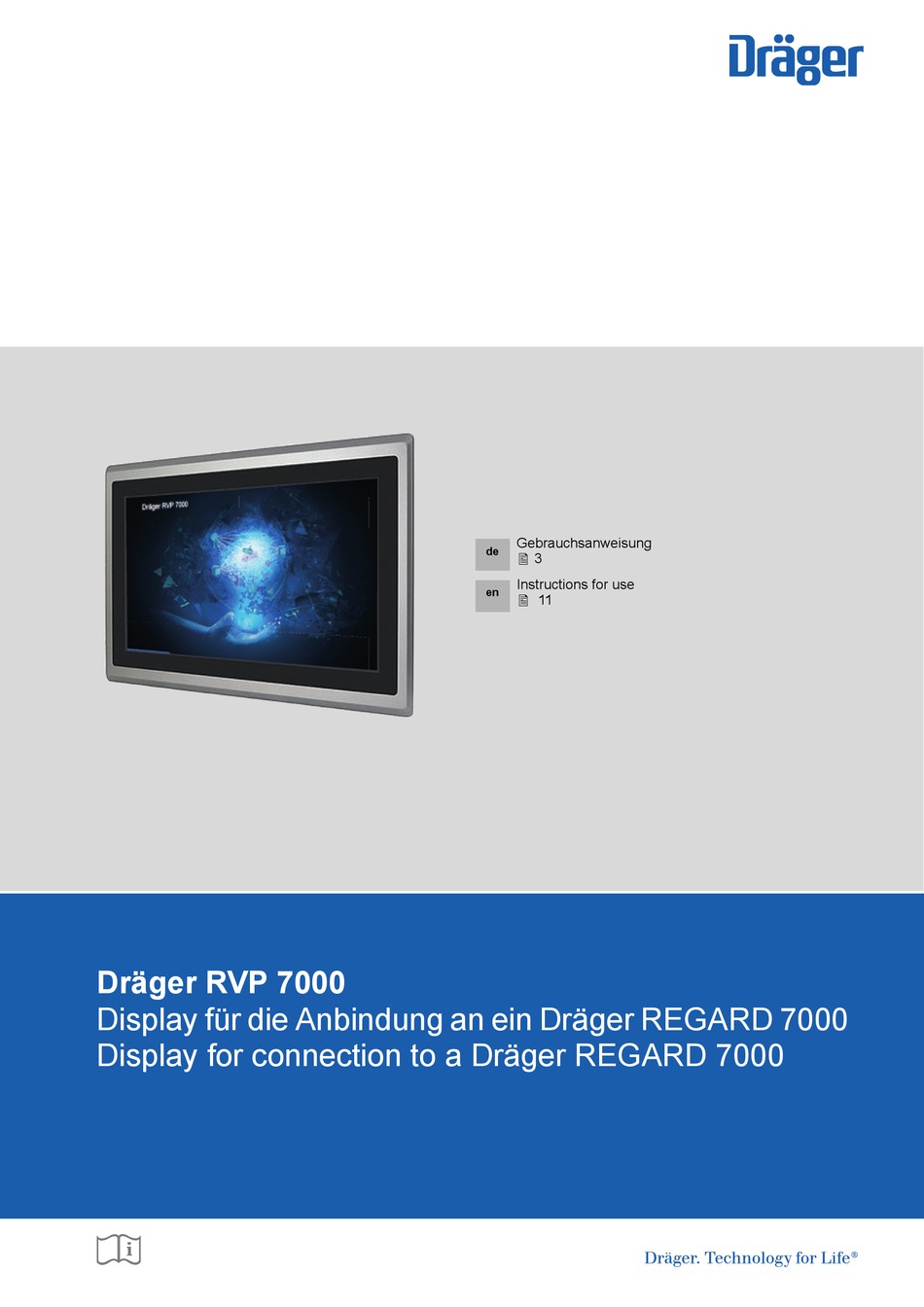

- Page 1 Gebrauchsanweisung 3 Instructions for use 11 Dräger RVP 7000 Display für die Anbindung an ein Dräger REGARD 7000 Display for connection to a Dräger REGARD 7000...
-
Page 3: Table Of Contents
Inhalt Inhalt Sicherheitsbezogene Informationen ...4 Konventionen in diesem Dokument ...4 Definitionen der Warnhinweise ....4 Beschreibung . -
Page 4: Sicherheitsbezogene Informationen
Instandhaltungsarbeiten durch Dräger durchfüh- (First In - First Out). Ein optionaler Webserver bietet zusätzlich ren zu lassen. die Möglichkeit, das Dräger RVP 7000 auf bis zu drei Remote Gebrauchsanweisung genau beachten. Der Anwender PCs zu visualisieren und zu bedienen. -
Page 5: Installation
Installation Installation Mechanische Installation Das Dräger RVP 7000 ist für den Einbau in einem Schalt- schrank oder einer Schalttafel vorgesehen. Ausschnitt entsprechend den Einbaumaßen herstellen. Abmessungen in mm Alle Toleranzen ±0,25 mm Dräger RVP 7000 einsetzen und anschrauben... -
Page 6: Elektrische Installation
Bei der Leitungsführung sind die nationa- Auswerteeinheit len Bestimmungen zu Trennung von Netz-, Kleinspannungs- und Steuerstromkreisen zu beachten (in Deutschland: VDE- Das Dräger RVP 7000 ist so konfiguriert, dass es aus dem Mo- Bestimmungen). dbus Gateway des REGARD 7000 die Feldbus-Slave ID 1 WARNUNG ausliest und auf dem COM1-Anschluss des Dräger RVP 7000... -
Page 7: Startbildschirm
RX422-/TX- (5/7) Gerätemenü und Nutzeranmeldung REGARD 7000 Modbus SUB D 9-POL (Connected to Das Dräger RVP 7000 hat eine Nutzerverwaltung mit verschie- Gateway (Fieldbus / OUT) COM1 on Dräger RVP 7000) denen Rollen. Jeder Rolle sind bestimmte Rechte zugeordnet. Die Rechte der Rollen sind aufbauend. Das bedeutet, dass je- de höhere Rolle die Rechte der niedrigeren ebenso beinhaltet. -
Page 8: Übersicht Der Einzelnen Dialoge
Systemeinstellungen Übersicht der einzelnen Dialoge 7.2.3 Trending In diesem Dialog können die Messwerte jedes einzelnen Ka- 7.2.1 Eingänge nals im zeitlichen Verlauf von bis zu einem Jahr betrachtet wer- In diesem Dialog ist die Übersicht von bis zu 320 Eingangska- den (im 2 Sekunden-Intervall). -
Page 9: Ereignisliste
Systemeinstellungen 7.2.4 Ereignisliste 7.2.6 Menü Es kann eine Einzel- oder Sammelquittierung der Ereignisse Nach dem Anmelden als Administrator ist das vollständige Me- ausgewählt werden. nü sichtbar. Es stehen verschiedene Einstellungen zur Verfü- gung. Eine anstehende Statusbedingung ändert seine Farbe nach der Quittierung von rot auf blau. -
Page 10: Drucker Wählen
4 GB DDR3L 1600 MHz 7.2.10 Log-Dateien kopieren SSD/HDD: 1x SATA2 2,5" DurchToucheingabe auf Log-Dateien kopieren können die auf dem RVP 7000 gespeicherten Daten an einen beliebigen Schnittstellen: USB-Anschluss: 2x USB 3.0 type A verfügbaren Speicherort kopiert werden. Serielle: COM1: RS232 / RS422 / RS485 7.2.11 Runtime beenden... - Page 11 Content Content Safety-related information ....12 Conventions in this document ....12 Warning definitions .
-
Page 12: Safety-Related Information
Intended use for use and those of the Dräger REGARD 7000. The Dräger RVP 7000 is a display panel that provides a Only trained and competent personnel are permitted to graphical visualisation of measured values and graphs from a inspect, repair and service the product. -
Page 13: Installation
Installation Installation Mechanical installation The Dräger RVP 7000 is designed to be installed in a cabinet or in a switchboard. Cut openings according to the dimensions of the installation site. Dimensions in mm All tolerances: ±0.25 mm Insert the Dräger RVP 7000 and tighten the screws... -
Page 14: Electrical Installation
Slave ID 1 from the Modbus gateway of the REGARD 7000 WARNING and write it to the COM1 port of the Dräger RVP 7000. If using 230 V mains power, 50 Hz in the cabinet: Prior familiarity with the operation of the Dräger REGARD 7000... -
Page 15: Startup Screen
RX422-/TX- (5/7) Device menu and user login REGARD 7000 Modbus SUB D 9-PIN (connected to The Dräger RVP 7000 has a user administration system that gateway (fieldbus/OUT) COM1 on Dräger RVP 7000) contains different roles. Specific rights are assigned to each role. -
Page 16: Overview Of The Different Screens
System settings Overview of the different screens 7.2.3 Trending This screen shows the measured values for each channel for 7.2.1 Inputs a time period of up to a year (recorded using a two-second This screen contains an overview of up to 320 input channels interval). -
Page 17: Event List
System settings 7.2.4 Event list 7.2.6 Menu The user can choose to acknowledge the events individually or The full menu is visible if the user is logged in as an acknowledge multiple events at once. Administrator. There are a number of different settings that can be adjusted. -
Page 18: Choose Printer
Interfaces: USB port: 2x USB 3.0 type A 7.2.11 Quit runtime Serial: Tap the Quit runtime button to quit the RVP 7000 app. COM1: RS232/RS422/RS485 COM2: RS232 To use the app again, it must be restarted manually via the Ethernet: 2x GbE RJ45 ports zenon Runtime 7.60 32 bit application. - Page 20 Dräger Safety AG & Co. KGaA Revalstraße 1 23560 Lübeck, Germany Tel +49 451 882 0 Fax +49 451 882 20 80 www.draeger.com 9300034 - GA 4675.900 © Dräger Safety AG & Co. KGaA Edition 01 - September 2018 Subject to alteration...
