GAS WARNING:

GS-26-Carla-WH19

Do not use this fan in the same room at the same time as a gas or fuel burning fire,

unless the flue has been tested under these conditions of use by a competent person.

CEILING FAN

DECKENVENTILATOR

VENTILATEUR DE PLAFOND

VENTILATORE DA SOFFITTO

PLAFONDVENTILATOR

VENTILADOR DE TECHO

VENTOINHA DE TECTO

TAKVIFTE

TAKFLÄKT

KATTOTUULETIN

LOFT VENTILATOR

WENTYLATOR SUFITOWY

ПОТОЛОЧНЫЙ ВЕНТИЛЯТОР

ВЕНТИЛЯТОР СТЕЛЬОВИЙ

VENTILAATOR-LAEVALGUSTI

GRIESTU VENTILATORS

LUBŲ VENTILIATORIUS

STROPNÝ VENTILÁTOR

STROPNÍ VENTILÁTOR

STROPNI VENTILATOR

MENNYEZETI VENTILÁTOR

ВЕНТИЛАТОР ЗА ТАВАН

VENTILATOR DE TAVAN

ΑΝΕΜΙΣΤΗΡΑΣ ΟΡΟΦΗΣ

TAVAN PERVANESİ

72251

Table of Contents

Summary of Contents for Westinghouse 72251

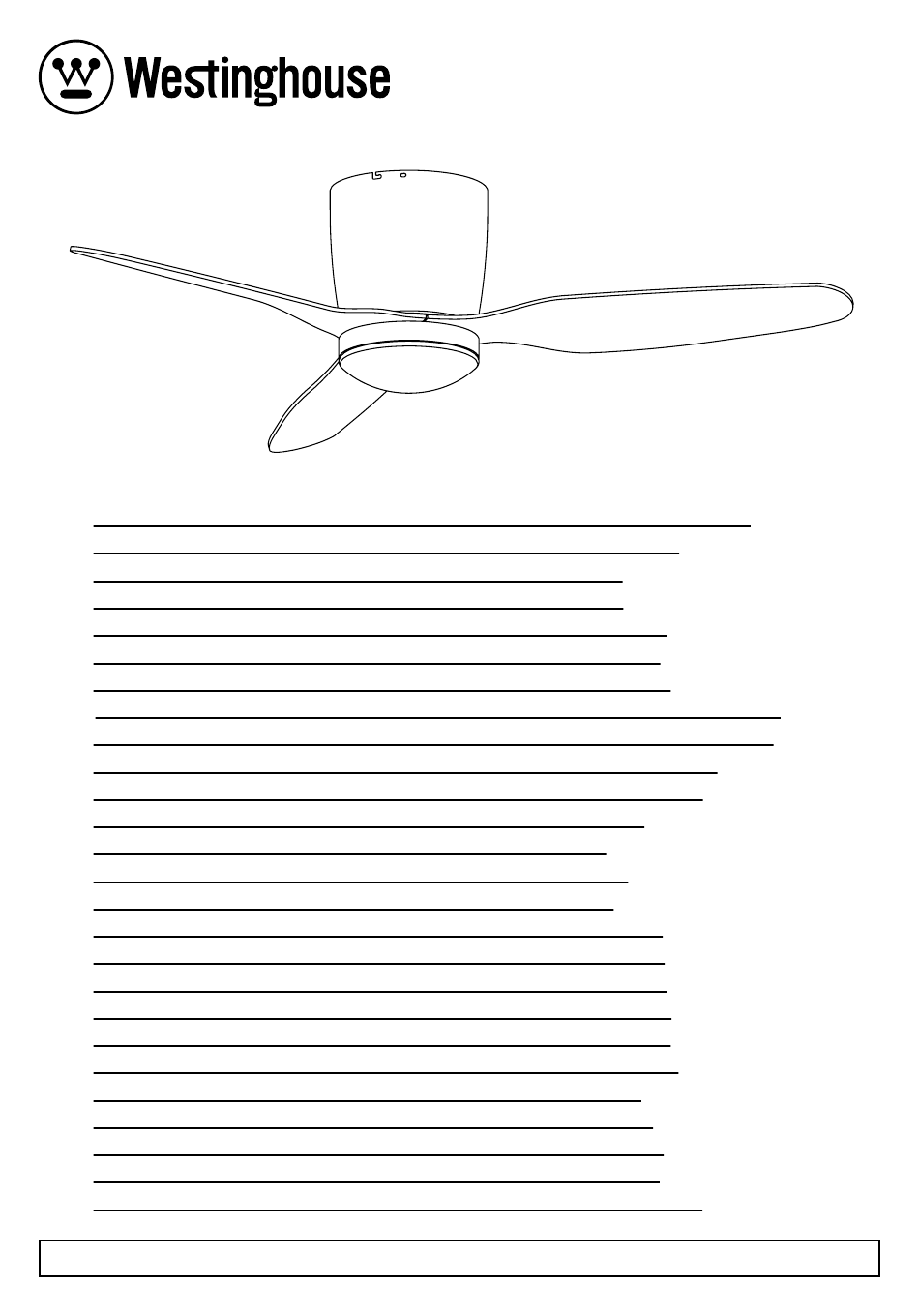

Page 1 72251 CEILING FAN DECKENVENTILATOR VENTILATEUR DE PLAFOND VENTILATORE DA SOFFITTO PLAFONDVENTILATOR VENTILADOR DE TECHO VENTOINHA DE TECTO TAKVIFTE TAKFLÄKT KATTOTUULETIN LOFT VENTILATOR WENTYLATOR SUFITOWY ПОТОЛОЧНЫЙ ВЕНТИЛЯТОР ВЕНТИЛЯТОР СТЕЛЬОВИЙ VENTILAATOR-LAEVALGUSTI GRIESTU VENTILATORS LUBŲ VENTILIATORIUS STROPNÝ VENTILÁTOR STROPNÍ VENTILÁTOR STROPNI VENTILATOR STROPNI VENTILATOR MENNYEZETI VENTILÁTOR...
Page 2: Safety Tips
SAFETY TIPS READ AND SAVE THESE INSTRUCTIONS WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Proceed with caution. Read all instructions before beginning the installation. 2. WARNING! This fan may be operated only with a 2-pole switch with a 3mm contact opening each.
Page 3: Benötigtes Werkzeug
SICHERHEITSHINWEISE DIESE ANWEISUNGEN DURCHLESEN UND AUFBEWAHREN ACHTUNG: FOLGENDE VORSICHTSMASSNAHMEN BEACHTEN, UM DIE GEFAHR EINES BRANDS, STROMSCHLAGS ODER VON KÖRPERVERLETZUNGEN ZU VERMEIDEN: 1. Wichtig: bitte lesen Sie diese Montageanleitung vor der Installation genau durch. 2. ACHTUNG! Dieser Ventilator darf nur mit einem zweipoligen Schalter mit einer Kontaktöffnung von jeweils 3mm betrieben werden.
Page 4: Outils Necessaires
PRÉCAUTIONS LISEZ CES INSTRUCTIONS ET GARDEZ-LES ATTENTION : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES, VEUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES : 1. Soyez prudent. Lisez toutes les instructions avant de commencer l’installation. 2. ATTENTION ! Ce ventilateur peut être actionné uniquement à l’aide d’un interrupteur bi-polaire équipé...
Page 5: Note Sulla Sicurezza
NOTE SULLA SICUREZZA LEGGERE E CONSERVARE QUESTE ISTRUZIONI AVVERTENZA: PER RIDURRE IL RISCHIO DI INCENDIO, SCARICA ELETTRICA O INFORTUNIO, TENERE PRESENTE LE OSSERVAZIONI SEGUENTI: 1. Procedere con cautela; leggere tutte le istruzioni prima di iniziare l’installazione. 2. AVVERTENZA. Questo ventilatore può essere azionato solamente attraverso un interruttore bifase dotato di un’apertura di contatto da 3 mm su ciascun polo.
Page 6: Benodigd Gereedschap
VEILIGHEIDSTIPS DEZE INSTRUCTIES LEZEN EN BEWAREN WAARSCHUWING: NEEM HET VOLGENDE IN ACHT OM HET RISICO VAN BRAND, ELEKTRISCHE SCHOK OF LETSEL VAN PERSONEN TE VERMINDEREN: 1. Ga voorzichtig te werk. Lees alle instructies voordat u aan de installatie begint. 2. WAARSCHUWING! Deze ventilator mag slechts worden gebruikt met een 2-polige schakelaar, elk met een contactopening van 3 mm.
Page 7: Consejos De Seguridad
CONSEJOS DE SEGURIDAD LEA Y GUARDE ESTAS INSTRUCCIONES ADVERTENCIA: para reducir el riesgo de incendios, choques eléctricos, o lesiones a personas, haga lo siguiente: 1. Proceda con cuidado. Lea todas las instrucciones antes de comenzar la instalación. 2. ¡ADVERTENCIA! Este ventilador sólo se puede usar con un interruptor de 2 polos con una abertura para contacto de 3mm cada una.
Page 8: Conselhos De Segurança
CONSELHOS DE SEGURANÇA LEIA E GUARDE ESTAS INSTRUÇÕES ATENÇÃO: PARA REDUZIR O RISCO DE INCÊNDIO, CHOQUE ELÉCTRICO OU DANOS PESSOAIS, FAÇA O SEGUINTE: 1. Proceda com cuidado. Leia as instruções antes de começar a fazer a instalação. 2. ATENÇÃO: Esta ventoinha só pode ser manobrada com um interruptor bipolar com uma abertura de contacto de 3mm cada.
Page 9 SIKKERHETSTIPS: LES INSTRUKSJONENE, OG TA VARE PÅ DEM FOR SENERE BRUK ADVARSEL: FOR Å UNNGÅ RISIKO FOR BRANN, ELEKTRISKE STØT ELLER PERSONSKADER SKAL FØLGENDE IAKTTAS: 1. Utvis forsiktighet når du fortsetter. Les alle instruksjoner før du begynner installeringen. 2. ADVARSEL! Denne viften kan kun betjenes med en topolet bryter med 3 mm mellom kontaktpunktene.
Page 10: Erforderliga Verktyg
SÄKERHETSANVISNINGAR LÄS OCH SPARA DESSA ANVISNINGAR VARNING: FÖR ATT MINSKA RISKERNA FÖR ELDSVÅDA, ELEKTRISKA STÖTAR ELLER PERSONSKADOR, GE AKT PÅ FÖLJANDE FÖRESKRIFTER: 1. Iaktta försiktighet. Läs alla anvisningar innan installationen påbörjas. 2. VARNING! Denna fläkt får endast användas med en tvåpolig strömbrytare, var och en med en 3 mm kontaktöppning.
Page 11: Tarvittavat Työkalut
TURVALLISUUSVINKKEJÄ LUE JA SÄÄSTÄ NÄMÄ OHJEET. VAROITUS: NOUDATA SEURAAVIA OHJEITA TULIPALO-, SÄHKÖISKU- JA LOUKKAANTUMISVAARAN PIENENTÄMISEKSI. 1. Toimi varovasti. Lue kaikki ohjeet ennen asennuksen aloittamista. 2. VAROITUS! Tätä tuuletinta voidaan käyttää vain kaksinapakytkimen kanssa, jossa on 3 mm:n kosketusväli. 3. Asennuksen saa suorittaa vain valtuutettu sähköasentaja. 4.
Page 12 SIKKERHEDSANVISNINGER LÆS OG GEM DISSE ANVISNINGER ADVARSEL: FOR AT MINDSKE BRANDFAREN, RISIKO FOR ELEKTRISK STØD ELLER PERSONSKADE, OVERHOLD FØLGENDE REGLER: 1. Udfør montering med forsigtighed. Læs alle anvisninger før du påbegynder installationen. 2. ADVARSEL! Denne ventilator kan kun virke med 2-pol kontakt, med 3 mm kontaktåbning hver.
Page 13 RADY DOTYCZĄCE BEZPIECZEŃSTWA NALEżY PRZECZYTAĆ I ZACHOWAĆ TE INSTRUKCJE OSTRZEżENIE: ABY OBNIżYĆ RYZYKO POżARU, PORAżENIA PRąDEM ELEKTRYCZNYM LUB OBRAżEŃ, NALEżY ZASTOSOWAĆ NASTĘPUJąCE ŚRODKI OSTROżNOŚCI: 1. Należy zachować ostrożność. Należy przeczytać instrukcje przed rozpoczęciem instalacji. 2. OSTRZEżENIE: Ten wentylator należy obsługiwać tylko za pomocą dwubiegunowego przełącznika, każdy z 3 mm otworem kontaktowym.
Page 14: Правила Техники Безопасности
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННУЮ ИНСТРУКЦИЮ И СОХРАНИТЕ ЕЕ. ПРЕДУПРЕЖДЕНИЕ: ВО ИЗБЕЖАНИЕ ПОЖАРА, УДАРА ТОКОМ ИЛИ ТЕЛЕСНЫХ ПОВРЕЖДЕНИЙ, НЕОБХОДИМО СОБЛЮДАТЬ СЛЕДУЮЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ: 1. Необходимо соблюдать осторожность при установке вентилятора. Следует полностью прочесть инструкцию, прежде чем приступить к установке. 2.
Page 15 ПОРАДИ З ТЕХНІКИ БЕЗПЕКИ ОЗНАЙОМТЕСЬ ТА ЗБЕРЕЖІТЬ ЦІ ВКАЗІВКИ УВАГА: ДОДЕРЖУЙТЕСЬ НАСТУПНИХ ПОЛОЖЕНЬ З МЕТОЮ ЗМЕНШЕННЯ РИЗИКУ ВИНИКНЕННЯ ПОЖЕЖІ, УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ АБО ОТРИМАННЯ ПОШКОДЖЕНЬ: 1. Приділяйте достатньої уваги виконанню робіт. До початку монтажу ознайомтесь з усіма вказівками. 2. УВАГА! Кожний екземпляр цього вентилятора може експлуатуватись лише разом з...
Page 16 OHUTUSNÕUANDED LUGEGE NING SÄILITAGE NEID JUHISEID HOIATUS: TULEOHU, ELEKTRIŠOKI VÕI KEHAVIGASTUSTE TEKKIMISE OHU VÄHENDAMISEKS JÄRGIGE JÄRGMISI JUHISEID: 1. Toimige ettevaatlikult. Lugege hoolikalt kõiki juhiseid enne paigaldamise alustamist. 2. HOIATUS! Antud ventiili võib kasutada ainult 2-pooluselise lülitiga, klemmivahega 3 mm. 3. Antud seadet võib paigaldada ainult autoriseeritud elektrik. 4.
Page 17 DROŠĪBAS PADOMI IZLASIET UN SAGLABĀJIET ŠĪS INSTRUKCIJAS BRĪDINĀJUMS: LAI SAMAZINĀTU AIZDEGŠANĀS, ELEKTISKĀS STRĀVAS TRIECIENA VAI CILVĒKU IEVAINOJUMU BRIESMAS, IEVĒROJIET ŠO: 1. Rīkojieties uzmanīgi. Izlasiet visas instrukcijas pirms ierīkošanas uzsākšanas. 2. BRĪDINĀJUMS! Ventilatoru var darbināt tikai ar 2 polu slēdzi, kur katram ir 3 mm kontakta atvērums.
Page 18 SAUGUMO PATARIMAI PERSKAITYKITE IR SAUGOKITE ŠIAS INSTRUKCIJAS DĖMESIO: SIEKDAMI SUMAŽINTI GAISRO, ELEKTROS IŠKROVOS ARBA SUŽEIDIMŲ PAVOJŲ, LAIKYKITĖS ŠIŲ INSTRUKCIJŲ: 1. Elkitės atsargiai. Prieš montuodami perskaitykite visas instrukcijas. 2. DĖMESIO! Ventiliatorius gali veikti tik su dviejų polių kištuku, kurio kontaktų angos yra 3 mm dydžio.
Page 19 BEZPEČNOSTNÉ RADY PREČÍTAJTE SI TIETO POKYNY, A POTOM ICH ODLOŽTE NA VHODNÉ MIESTO VÝSTRAHA: ABY STE ZNÍŽILI RIZIKO POŽIARU, ELEKTRICKÉHO ÚDERU A ZRANENIA, RIAĎTE SA NASLEDUJÚCIMI POKYNMI: 1. Postupujte opatrne. Pred začatím montáže si prečítajte všetky inštrukcie. 2. VÝSTRAHA! Tento ventilátor zapájajte len na 2-pólový spínač s 3 mm rozstupom kontaktov. 3.
Page 20 BEZPEČNOSTNÍ TIPY PREČTĚTE SI TYTO POKYNY A ULOŽTE JE VAROVÁNÍ: CHCETE-LI SNÍŽIT NEBEZPEČÍ VZNIKU POŽÁRU, ZÁSAHU ELEKTRICKÝM PROUDEM NEBO ZRANĚNÍ OSOB, DBEJTE NA NÁSLEDUJÍCÍ ZÁSADY: 1. Postupujte opatrně. Před zahájením instalace si přečtěte pokyny. 2. VAROVÁNÍ! Tento ventilátor lze provozovat pouze s 2-pólovým spínačem s otevřením kontaktů...
Page 21: Varnostni Napotki
VARNOSTNI NAPOTKI PREBERITE IN SHRANITE TA NAVODILA POZOR! ZA ZMANJŠANJE NEVARNOSTI IZBRUHA POŽARA, ELEKTRIČNEGA ŠOKA ALI POŠKODB LJUDI UPOŠTEVAJTE NASLEDNJE: 1. Postopajte previdno. Pred montažo preberite vsa navodila. 2. POZOR! Ta ventilator lahko priključite le na 2-polno stikalo s 3 mm odprtino vsakega kontakta.
Page 22 SIGUIRNOSNE NAPOMENE PROČITAJTE I SPREMITE OVE UPUTE UPOZORENJE: KAKO BISTE SMANJILI OPASNOST OD POŽARA ILI UDARA ELEKTRIČNOM STRUJOM, POTREBNO JE PRIDRŽAVATI SE SLJEDEĆEG.: 1. Postupajte oprezno. Prije početka rada pažljivo pročitajte cijelu uputu za uporabu. 2. UPOZORENJE Ovaj ventilator se smije upotrebljavati samo s dvopolnom sklopkom koja ima udaljenost između kontakata 3 mm.
Page 23 BIZTONSÁGTECHNIKAI TANÁCSOK OLVASSA EL, ÉS ŐRIZZE MEG EZT A HASZNÁLATI ÚTMUTATÓT FIGYELMEZTETÉS: A TŰZ, ELEKTROMOS ÁRAMÜTÉS, VAGY SZEMÉLYI SÉRÜLÉSEK VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN TARTSA BE A KÖVETKEZŐKET: 1. Minden műveletet körültekintően végezzen el. A felszerelés megkezdése előtt olvasson el minden utasítást. 2.
Page 24: Указания За Безопасност
УКАЗАНИЯ ЗА БЕЗОПАСНОСТ ПРОЧЕТЕТЕ ТОВА УПЪТВАНЕ И ЗАПАЗЕТЕ ВНИМАНИЕ: СЛЕДНИТЕ ПРЕДПАЗНИ МЕРКИ ДА СЕ СПАЗВАТ, ЗА ДА СЕ ИЗБЕГНЕ ОПАСНОСТ ОТ ПОЖАР, ТОКОВ УДАР И ДА СЕ ИЗБЕГНАТ ТЕЛЕСНИ УВРЕЖДАНИЯ: 1. Процедирайте внимателно. Прочетете всички указания преди инсталацията. 2. ВНИМАНИЕ! Този вентилатор може да се използва само с двуполюсен превключвател с отвор...
Page 25 INSTRUCTI DE SIGURANTA CITITI SI PASTRATI ACESTE INSTRUCTI ATENTIE: URMATOARELE MASURI DE SIGURANTA SE TIN PT. A EVITA PERICOLUL DE INCENDIU, ELECTROCUTARE SI PT. A EVITA VATAMARILE FIZICE: 1. Procedati cu atentie. Cititi toate instructiile inainte de instalare. 2. ATENTIE! Acest ventilator se poate folosi cu intrerupator bifazic cu deschizatura pt. contact de 3 mm.
Page 26 ΣΥΜΒΟΥΛΕΣ ΑΣΦΑΛΕΙΑΣ ΔΙΑΒΑΣΤΕ ΚΑΙ ΚΡΑΤΗΣΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΠΥΡΚΑΓΙΑΣ, ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ Ή ΤΡΑΥΜΑΤΙΣΜΟΥ ΑΤΟΜΩΝ, ΤΗΡΕΙΤΕ ΤΑ ΑΚΟΛΟΥΘΑ: 1. Συνεχίστε προσεκτικά. Διαβάστε όλες τις οδηγίες πριν αρχίσετε την εγκατάσταση. 2. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η λειτουργία αυτού του ανεμιστήρα πρέπει να γίνεται με διπολικό διακόπτη...
Page 27 EMNİYET ÖNERİLERİ BU TALİMATLARI OKUDUKTAN SONRA SAKLAYINIZ UYARI: YANGIN, ELEKTRİK ÇARPMASI YA DA MEYDANA GELECEK KAZA RİSKİNİ AZALTMAK İÇİN AŞAĞIDAKİLERE DİKKAT EDİNİZ: 1. Kurma işlemi sırasında dikkatli olunuz. Pervaneyi kurmaya başlamadan önce talimatları okuyunuz. 2. UYARI! Bu pervane sadece her bir kanadı harekete geçiren 3 mm’lik elektrik bağlantılı 2 kutuplu düğme ile çalıştırılabilir.
Page 28 Unpack and inspect fan carefully to be certain all contents are included. Turn off power at fuse box to avoid possible electrical shock. Ventilator auspacken und sicherstellen, dass alle Bestandteile vorhanden sind. Stromzufuhr am Sicherungskasten unterbrechen, um einen Stromschlag zu vermeiden.
Page 29 On the mounting plate: Loosen the screw (1) , and the screw on the opposite side (2). (Do not remove). Remove the two screws and star washers from the holes on either side of loosened screws (3). Auf der Montageplatte: Lösen Sie Schraube (1) und schrauben Sie sie auf die entgegengesetzte Seite (2). (Nicht abnehmen.) Nehmen Sie die zwei Schrauben und sternförmigen Unterlegscheiben von den Löchern auf beiden Seiten der gelösten Schrauben (3) ab.
Page 30 Drill two mounting holes in the ceiling joist and securely screw the mounting bracket to the ceiling using the washers and wood screws provided. The mounting plate should be able to hold a weight of at least 15.9kgs (35 lbs). NOTE - Proper care must be taken when mounting to concrete ceilings. For safe mounting, these ceilings may require stronger screws and plastic plugs or anchors than supplied with the product.
Page 31 Bor to monteringshuller i loftbjælken og skrue monteringsholder fast til loftet ved hjælp af de leverede spændeskiver og træskruer. Monteringspladen skal kunne holde en belastning på mindst 15,9 kg. BEMÆRK – Særlig forsigtighed skal udvises ved montering på betonlofter. For sikkerhedsmæssigt korrekt montering, kan disse lofter kræve stærkere skruer og plastik rawlplugs eller forankring end de med produktet medfølgende.
Page 32 HOW TO REPLACE YOUR RECEIVER EMPFÄNGER AUSTAUSCHEN COMMENT REMPLACER VOTRE RÉCEPTEUR SOSTITUZIONE DEL RICEVITORE DE ONTVANGER VERVANGEN CÓMO REEMPLAZAR SU RECEPTOR COMO SUBSTITUIR O RECEPTOR SLIK BYTTER DU MOTTAKEREN HUR DU BYTER UT DIN MOTTAGARE VASTAANOTTIMEN VAIHTAMINEN HVORDAN UDSKIFTES MODTAGEREN JAK WYMIENIĆ...
Page 33 Note: The remote receiver was pre-installed on the support plate, need to replace it when the receiver failed for the working. Loosen the tie on the wiring (1) and take it off, then remove the set screws (2) at each end of the fixed bracket (3), save them for the next step usage, unplug the 4-pole connectors from the input and output of the receiver with the 4-pole connectors from fan and supplied power wire respectively.Take away the failed receiver and replace with a new one.
Page 34 Bemærk: Fjernmodtageren er præinstalleret på støttepladen, den skal udskiftes hvis modtageren ikke fungerer. Løsn båndet på kabelføringen (1) og tag det af. Fjern derefter stilleskruerne (2) på hver ende af det fastgjorte beslag (3), gem dem til brug i næste trin, frakoble de 4-polede stik fra input og output på...
Page 35 Place the new receiver box (1) onto the support plate (2), then to fix it by the bracket (3) using the 2 screws (4) removed in the step#4, tighten them securely. Setzen Sie den neuen Empfänger (1) auf die Trägerplatte (2) und bringen Sie die Halterung (3) mit den beiden zuvor entfernten Schrauben (4) wieder an. Ziehen Sie die Schrauben fest.
Page 36 Wiring to the input and output of the receiver (1). Plug 4-pole connector of the supplier power wire into the 4-pole connector of the receiver input side (2). Plug 4-pole connector of the receiver output side into the 4-pole connector of fan motor (3). Schließen Sie die Stecker am Ein- und Ausgang des Empfängers (1) wieder an.
Page 37 Okablowanie do wejścia i wyjścia odbiornika (1). Podłączyć 4-stykowe złącze przewodu zasilającego do 4-stykowego złącza po stronie wejścia odbiornika (2). Podłączyć 4-stykowe złącze wyjścia odbiornika do 4-stykowego złącza silnika wentylatora (3). Проводное соединение со входом и выходом ресивера (1). Подсоединить 4-полюсный разъем провода подачи питания к 4-полюсному разъему на стороне...
Page 38 Remove screws from motor bracket and mounting plate. Hang fan from mounting plate by inserting "T"-shaped end of bracket into slot opening of mount- ing plate. This will allow for hands free wiring. Schrauben der Motor-Deckenplatte und Montageplatte abschrauben. Den Ventilator von der Montageplatte hängen lassen und das „T“-förmige Ende der Halterung in die Schlitzöffnung der Montageplatte einsetzen.
Page 39 WIRING VERKABELUNG From House: KLEMMBLOCK TERMINAL BLOCK Vom Haus: Buchse: Connector: Positiv (= Live) (L) Live (L) Negativ (N) Neutral (N) Erdung Ground Kabel entsprechend der obigen Abbildung zum Follow diagram above to make wiring connections to the termi- Anschlussblock an die Deckenplatte verlegen. nal block on the mounting bracket.
Page 40 LEDNINGSFØRING KLEMMBLOCK Vom Haus: Buchse: Positiv (= Live) (L) Negativ (N) Erdung Følg koblingsskjemaet over for å koble ledningene til tilkoplingspunktet på monteringsbraketten. ELEKTRISK ANSLUTNING KYTKENTÄ ANSLUTNINGSPLINT Från huset: Till JAKORASIA Talon sähköverkosta: kontaktdon: Strömförande (L) Liittimeen: Jännitteellinen (L) Nolledare (N) Nolla (N) Jordledning Följ ovanstående diagram för att utföra...
Page 41 JUHTMESTIK ELEKTROINSTALĀCIJA KLEMMIPLOKK GALĒJAIS BLOKS Majast: Konnektorisse:: No nama: Savienotājam: Faas (L) Aktīvs (Live - L) Neutraal (N) Neitrāls (N) Maandus Iezemējums Klemmiploki ja paigalduskronsteini vaheliste juhtmete Sekojiet augstāk sniegtajai diagrammai, lai izveidotu ühendamisel järgige ülaltoodud diagrammi juhiseid. elektroinstalācijas savienojumus ar galējo bloku uz piestiprināšanas kronšteina.
Page 42 OŽIČENJE ELEKTROMOS BEKÖTÉS Izvor napajanja PRIKLJUČNICA kućne instalacije: SORKAPOCS A háztól: Csatlakozóhoz: konektor: Faza (L) Fázis (L) Nula (N) Nulla (N) Uzemljenje Föld Za spajanje žica na priključnicu sklopa za postavljanje, A rögzítőlapon levő sorkapocs bekötéséhez a fenti ábra szerint slijedite gornji crtež.
Page 43 Push motor upward and attach the motor to the mounting plate by tightly securing with screws and washers provided. Den Motor nach oben schieben und an der Montageplatte befestigen, indem Sie die mitgelieferten Schrauben und Unterlegscheiben festziehen. Poussez le moteur vers le haut et attachez-le fermement à la plaque de fixation à l’aide des vis et des rondelles fournies. Spingere il motore verso l'alto e collegarlo alla piastra di montaggio, serrandolo saldamente con le viti e le rosette fornite.
Page 44 The reversible switch located on the top of the decorative housing. Carefully lift the housing up toward and plug the 4-poles connectors together. NOTE: When raising the decoration housing, make sure sensor wire is placed into the cut-out notch on the top edge of the decoration housing. If your decoration housing does not have a cut-out notch, be sure to use caution when attaching the decoration housing as the edge of the decoration housing may cause the sensor wire to be cut.
Page 45 Przełącznik rewersyjny znajduje się na górze obudowy ozdobnej. Ostrożnie unieść obudowę ku górze i połączyć 4-stykowe złącza. UWAGA: Podczas podnoszenia obudowy ozdobnej należy się upewnić, że przewód czujnika jest umieszczony w wycięciu na górnej krawędzi obudowy ozdobnej. Jeżeli obudowa ozdobna nie zawiera wycięcia, należy zachować...
Page 46 The decorative motor housing has two mating slots (1) and two mating holes (2). Position both slots on the motor housing directly under and in line with two screws in the mounting bracket (3). Lift the motor housing, allowing the two screws to slide into the mating slots. Rotate the motor housing clockwise until both screws from the mounting bracket drop into the slot recesses.
Page 47 Na kloszu są dwa przeciwległe nacięcia (1) i dwa przeciwległe otwory (2). Ustaw obydwa nacięcia klosza równo pod dwoma wkrętami na wsporniku (3). Unieś klosz i wsuń wkręty w nacięcia. Obracaj klosz w prawo, wsuwając oba wkręty na wsporniku w załomki otworów. Dokręć solidnie oba wkręty. Zainstaluj obie śruby i podkładki odginane zębate zewnętrzne wyjęte w punkcie 2 w odpowiadające sobie nawzajem otwory na kloszu.
Page 48 Attach blade assembly to motor using the noise-dampening motor gaskets and motor screws provided. Tighten screws securely. NOTE: Some models do not utilize motor gaskets, washers, or stabilizer tabs. Die Flügelblätter samt mitgelieferten, geräuschmindernden Dichtungen und Motorschrauben am Motor befestigen. Die Schrauben fest anziehen. HINWEIS: Einige Modelle benötigen keine Motordichtungen, Unterlegscheiben oder Stabilisierungsstücke.
Page 49 Wyjmij je i wyrzuć. Przyłącz zestaw śmigieł do silnika przy pomocy obniżających hałas uszczelek i załączonych śrub silnika. Dokręć solidnie śruby. UWAGA: W niek- tórych modelach nie są używane uszczelki silnika, podkładki, ani wkładki stabilizujące. Прикрепить комплект лопастей к мотору, используя предусмотренные для этого противошумовые прокладки и винты мотора. Надежно затянуть винты. ЗАМЕЧАНИЕ: Для...
Page 50 Remove one (1) of the 3 screws on the converting plate (3), and loosen (do not remove) the other 2 screws (2). Prepare to attach the light kit to the converting plate, find the male connector in the fan body and the female connector in the light kit. Slide both together. Entfernen Sie eine (1) der 3 Schrauben an der Wechselplatte (3) und lösen Sie die anderen 2 Schrauben (2) (nicht herausziehen).
Page 51 Wykręć jedną (1) z 3 śrub płyty pośredniej (3) i poluzuj pozostałe 2 śruby (nie wykręcaj ich) (2). Przygotuj zestaw oświetlenia z płyty pośredniej, znajdź złącze męskie na obudowie wentylatora i złącze damskie zestawu oświetlenia. Połącz. Выкрутить один (1) из 3 винтов, находящихся в преобразовательной пластине (3), и ослабить (не извлекая) оставшиеся 2 винта (2). Подготовить...
Page 52 The light kit (1) has 2 keyhole slots. Align the slots to the protruding screws from converting plate (2), attach and rotate the light kit clockwise to engage the slots, then Install the screw removed in step 13 into the closed hole and tighten all 3 screws securely. Noted: Make sure the wire and the connector are located the centre of light kit plate.
Page 53 Zestaw oświetlenia (1) jest wyposażony w 2 otwory z zapadkami. Wyrównaj szczeliny ze śrubami wystającymi z płyty pośredniej (2), następnie przymocuj i obróć zespół oświetlenia w prawo, aby zazębić szczeliny, a następnie wkręć śruby zdemontowane w kroku 13 w zamkniętych otworach i dokręć...
Page 54 GS-26-Carla-WH19...
Page 55 To reverse the direction of the blades, slide the reverse switch (located on the top of the motor housing) to the opposite side. Note: Make sure slide switch is pushed firmly to one side or the other. The fan will not operate with the slide switch in the middle. Um die Drehrichtung der Flügelblätter zu ändern, den Umkehrschalter (er befindet sich oben am Motorgehäuse) zur gegenüberliegenden Seite schieben.
Page 56 Remote Control Operation 1. Turning fan On/Off – press and release. The remote control operates the fan speed as follows: 3 - high; 2 - medium; 1 – low; 0 - off. 2. Light Dimmer – continuous pressure on the light button dims light in a continuous cycle from lightest to darkness. 3.
Page 57 Fjernbetjening 1. Tænd/Sluk ventilatoren - tryk og giv slip. Fjernbetjeningen kontrollerer ventilatorens hastigheder på følgende made: 3 - høj; 2 - medium; 1 – lav; 0 - sluk. 2. Lysdæmper – vedvarende tryk på lysknappen dæmper lyset i kontinuerlig cyklus fra det lyseste til det helt mørke. 3.
Page 58 Note: Install two AA batteries by removing battery cover on back of transmitter, installing batteries, and replacing battery cover. If desired, install the transmitter holder onto the wall with included screws. Hinweis: Zum Einlegen von zwei AA-Batterien zuerst die Batterieabdeckung auf der Rückseite des Senders entfernen, die Batterien einsetzen und die Abdeckung wieder anbringen.
Page 59 GS-26-Carla-WH19...
Page 60: Operation And Maintenance
OPERATION & MAINTENANCE Operation Speed settings for warm or cool weather depend on factors such as room size, ceiling height, number of fans and so on. The slide switch controls direction, forward or reverse. Warm weather/down position - (Forward) Fan turns counterclockwise direction. A downward air flow creates a cooling effect as shown in illustration A. This allows you to set your air conditioner on a higher temperature setting without affecting your comfort.
Page 61: Betrieb Und Wartung
BETRIEB UND WARTUNG Betrieb Die Geschwindigkeitseinstellungen für warme oder kalte Wetterbedingungen sind von verschiedenen Faktoren, wie z.B. Zimmergröße, Deckenhöhe, Anzahl der Ventilatoren etc. abhängig. Der Schiebeschalter regelt die Richtung: vorwärts oder rückwärts. Warm/abwärts - (vorwärts). Der Ventilator dreht sich nach links. Ein nach unten gerichteter Luftstrom erzeugt eine kühlende Wirkung –...
Page 62: Fonctionnement Et Entretien
FONCTIONNEMENT ET ENTRETIEN Fonctionnement L’utilisation des commandes de vitesse de température chaude et fraîche dépend de plusieurs facteurs tels que les dimensions de la pièce, la hauteur du plafond, le nombre de ventilateurs etc. L’interrupteur à glissière commande la direction et la marche avant ou arrière. Température chaude/interrupteur vers le bas - (Avant).
Page 63: Funzionamento E Manutenzione
FUNZIONAMENTO E MANUTENZIONE Funzionamento Le impostazioni caldo/freddo dipendono da vari fattori, come la misura della stanza, l’altezza del soffitto, il numero di ventilatori presenti, ecc. L’interruttore a scorrimento regola la direzione avanti/indietro. Posizione caldo/freddo - (avanti). Il ventilatore ruota in senso antiorario. Un flusso d’aria diretto verso il basso provoca l’effetto di raffreddamento, come illustrato nella figura A.
Page 64: Verhelpen Van Storingen
BEDIENING EN ONDERHOUD Bediening De snelheidsinstellingen voor warm of koud weer hangen af van factoren zoals de grootte van het vertrek, de hoogte van het plafond, het aantal ventilatoren en dergelijke. De schuifschakelaar regelt de richting – vooruit of omgekeerd. Warm weer/stand omlaag - (Vooruit).
Page 65: Operación Y Mantenimiento
OPERACIÓN Y MANTENIMIENTO Operación Las velocidades para clima cálido o frío dependen de factores como el tamaño de la habitación, la altura del ventilador, el número de ventiladores, etc. El conmutador de tipo deslizante controla la dirección, hacia adelante o hacia atrás. Clima cálido/posición hacia abajo - (Adelante) El ventilador gira en sentido contrahorario.
Page 66 FUNCIONAMENTO E MANUTENÇÃO Funcionamento As velocidades para clima quente ou frio dependem de factores como o tamanho da dependência, a altura da ventoinha, o número de ventoinhas, etc. O comutador de tipo deslizante controla a direcção do movimento do ar, de cima para baixo ou de baixo para cima. Clima quente / posição para baixo - (movimento do ar de cima para baixo) A ventoinha gira no sentido contrário ao do movimento dos ponteiros do relógio.
Page 67 Drift og vedlikehold Drift Hastighetsinnstilling for varmt og kaldt vær vil avhenge av faktorer som romstørrelse, takhøyde, antall vifter osv. Glidebryteren styrer rotasjonsretningen (forover eller revers). Varmt vær – (forover) - Viften roterer moturs. En nedadgående luftstrøm skaper en avkjølende effekt som vist i illustrasjon A. Dette tillater at luftkondisjoneringen kan settes til en høyere temperatur uten å...
Page 68 DRIFT & UNDERHÅLL Drift Hastighetsinställningar för varmt eller svalt väder beror på omständigheter som rummets storlek, takhöjd, antal fläktar osv. Skjutomkopplaren reglerar riktningen – framåt och omvänd riktning. Varmt väder/nedåtriktad – (Framåt). Fläkten roterar i motsolsriktning. En nedåtriktad luftström ger en svalkande effekt, se illustration A. Detta låter dig ställa in luftkonditioneringen på...
Page 69: Käyttö Ja Kunnossapito
KÄYTTÖ JA KUNNOSSAPITO Käyttö Sopivat nopeusasetukset lämmintä ja kylmää ilmaa varten riippuvat mm. huoneen koosta, korkeudesta ja tuulettimien määrästä. Liukukytkimellä ohjataan suuntaa eteen- tai taaksepäin. Lämminilma-/ala-asento (eteen) – Tuuletin pyörii vastapäivään. Alaspäin suuntautunut ilmavirta saa aikaan viilentävän vaikutuksen kuvan A mukaisesti. Tämän ansiosta voit asettaa ilmastointilaitteesi korkeammalle lämpötila-asetukselle ilman, että...
Page 70 DRIFT OG VEDLIGEHOLDELSE Drift Hastigheds stillinger ved varmt eller koldt vejr afhænger af forhold såsom rummets størrelse, loftets højde, antal af ventilatorer m.m. Glidekontakten kontrollerer retning, frem eller baglæns. Varmt vejr – (Frem) Ventilator drejer mod uret. Luftstrøm i nedadgående retning giver svalende effekt som vist på billede A. Dette muliggør at du sætter din air konditioner på...
Page 71: Obsługa I Konserwacja
OBSŁUGA I KONSERWACJA Obsługa Ustawienia prędkości przy ciepłej i zimnej pogodzie zależą od czynników, takich jak wielkość pomieszczenia, wysokość sufitu, ilość wentylatorów, itd. Przełącznik suwakowy kontroluje kierunek, do przodu lub do tyłu. Ciepła pogoda – (do przodu) wentylator obraca się w kierunku przeciwnym do kierunku wskazówek zegara. Przepływ powietrza w dół stwarza efekt chłodzący tak, jak pokazane jest na ilustracji A.
Page 72 Управление и техническое обслуживание Управление Скорость вращения вентилятора в теплую или прохладную погоду зависит от таких факторов, как размеры помещения, высота потолков, количество вентиляторов и пр. Направление движения вентилятора можно регулировать с помощью реверсивного переключателя. Теплая погода – (вращение вперед), вентилятор вращается против часовой стрелки. Движение воздуха книзу создает охлаждающий эффект, как показано...
Page 73 Експлуатація та технічне обслуговування Експлуатація Настройки швидкості для теплої або холодної погоди залежать від таких факторів, як розмір кімнати, висота стелі, кількість вентиляторів і т.ін. Поступальний перемикач керує напрямком обертання, прямий або зворотній. Тепла погода - (прямий напрямок) Вентилятор обертається проти стрілки годинника. Спадний потік повітря створює ефект охолодження, як зазначено...
Page 74 Kasutamine ja hooldus Kasutamine Kiiruse seadmine sooja ja külma ilma korral sõltub sellistest teguritest nagu ruumi suurus, laekõrgus, ventilaatorite arv jne. Liuglüliti abil saab määrata pöörlemissuunda, seda ette- või tahapoole nihutades. Soe ilm - (ettepoole) ventilaator pöörleb vastupäeva. Allapoole suunaga õhuvoog on jahutav, näidatud pildil A. Tänu sellele võib õhukonditsioneer töötada kõrgemal temperatuuril ilma teie mugavustunnet mõjutamata.
Page 75 Izmantošana un apkope Izmantošana Ātruma iestatījumi siltam vai vēsam laikam ir atkarīgi no dažādiem faktoriem, piemēram, istabas lieluma, griestu augstuma, ventilatoru skaita utt. Slīdošais slēdzis kontrolē virzienu, uz priekšu vai atpakaļ. Silts laiks – (uz priekšu) Ventilators griežas pretēji pulksteņrādītāja virzienam. Gaisma plūsma uz leju rada atvēsinošu efektu, kā parādīts ilustrācijā A. Tas atļauj jums iestatīt jūsu gaisa kondicionieri uz augstas temperatūras iestatījumiem, neietekmējot jūsu ērtības.
Page 76 Veikimas ir priežiūra Veikimas Šilto arba šalto oro greičio nustatymai priklauso nuo įvairių veiksnių, pvz.: kambario dydžio, lubų aukščio, ventiliatorių skaičiaus ir kt. Slankiojantis jungiklis reguliuoja kryptį, pirmyn ar atgal. Šilto oro: (pirmyn) ventiliatorius sukasi prieš laikrodžio rodyklę. Žemyn nukreiptas oro srautas sukuria aušinimo efektą (žr. A pav.). Tai leidžia Jums nustatyti oro kondicionierių...
Page 77 PREVÁDZKA A ÚDRŽBA Prevádzka Nastavenie rýchlosti pri teplejších alebo chladnejších poveternostných podmienkach závisí od rôznych faktorov, napr. od veľkosti miestnosti, výšky stropu, počtu ventilátorov, atď. Posuvným spínačom môžete regulovať smer: chod dopredu alebo spätný chod. Teplo/smerom dole - ( chod dopredu). Ventilátor sa otáča doľava. Prúd vzduchu, ktorý prúdi smerom nadol vytvára chladiaci účinok – viď. obr. A. Pri tejto voľbe je možné...
Page 78 Provoz a údržba Provoz Nastavení rychlosti pro teplé nebo studené počasí závisí na faktorech, jako je velikost místnosti, výška stropu, počet ventilátoru, apod. Posuvný spínač řídí směr otáčení dopředu nebo dozadu. Teplé počasí - (dopředu) Ventilátor se otáčí proti směru hodinových ručiček. Proud vzduchu směřující dolů vytváří ochlazovací účinek, jak je znázorněno na ilustraci A.
Page 79 Delovanje in vzdrževanje Delovanje Najbolj primerna hitrost ventilatorja v toplem ali hladnem vremenu je odvisna od velikosti prostora, višine stropa, števila ventilatorjev, itd. Z drsnikom lahko nastavljate smer vrtenja ventilatorja, naprej in nazaj. Toplo vreme - (naprej) Ventilator se vrti v nasprotni smeri urinega kazalca. Navzdol usmerjeni zračni tok povzroča učinek hlajenja, kot je prikazano na sliki A.
Page 80 Upotreba i održavanje Upotreba Postavke ventilatora za toplo ili hladno vrijeme ovise o raznim faktorima kao što je veličina prostorije, visina stropa, broju ventilatora itd.. Klizni prekidač izabire smjer rada propelera: prema naprijed ili unazad. Toplo vrijeme - (prema naprijed) Ventilator se okreće suprotno od kazaljki sata. Zrak struji prema dole što hladi prostoriju –...
Page 81: Hibakeresési Útmutató
Kezelés és karbantartás Kezelés A meleg, illetve hideg időjárásnak megfelelő beállítás a helyiség méretétől, a mennyezet magasságától, a ventilátorok számától, stb. függ. A csúszókapcsoló a forgás irányát szabályozza (előre vagy hátra). Meleg idő - (Előre) A ventilátor az óramutató járásával ellentétes irányban forog. A lefelé irányuló légáramlás hűtő hatást vált ki, az „A” ábrának megfelelően.
Page 82: Търсене На Повреди
ЕКСПЛОАТАЦИЯ И ПОДДРЪЖКА Експлоатация Настройките на скоростта за топли или студени атмосферни условия зависят от различни фактори, напр. големина на стаята, височина на тавана, брой на вентилаторите и т.н. Плъзгащия превключвател регулира посоката: напред или назад. Топло/надолу - (напред). Вентилаторът се върти на ляво. Създава се въздушен поток, насочен надолу, и охлаждащ ефект – виж изображение...
Page 83 EXPLOATARE SI INTRETINERE Exploatare Reglajul vitezei pt. atmosfere calde sau reci depinde de diferiti factori, ca de exemplu camera, inaltimea tavanulu, numarul de ventilatoare s.a.m.d. Intrerupatorul glisor regleaza directia rotatie: inainte sau inapoi. Cald/in jos – (inainte). Ventilatorul se roteste spre stanga. Se creaza un vant in jos si are effect racoros – vezi figura A. In acest mod instalatiata de climatizare poate ridica temperaturata fara sa va fie prea cald.
Page 84 Χειρισμός και Συντήρηση Λειτουργία Οι ρυθμίσεις ταχύτητας για ζεστό ή κρύο καιρό εξαρτώνται από διάφορους παράγοντες όπως το μέγεθος του δωματίου, το ύψος της οροφής, τον αριθμό των ανεμιστήρων και ούτω καθ’ εξής. Ο συρόμενος διακόπτης ελέγχει την κατεύθυνση, εμπρόσθια ή αντίστροφη. Ζεστός...
Page 85 İŞLEYİŞ & BAKIM İşleyiş Sıcak ya da soğuk hava için odanın büyüklüğü, tavanın yüksekliği, pervane sayısı ve benzerleri gibi durumlar göz önüne alınarak pervane hızı ayarlanır. Sürgülü düğme pervane yönünü ileri ya da geri kontrol eder. Sıcak hava/aşağı doğru – (İleri) Pervane saat yönünde döner. Aşağı doğru üflenen hava şekil A’da görüldüğü üzere soğuk hava akımı oluşturur.
Page 86 Meaning of crossed-out wheeled dustbin: Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities. Contact you local government for information regarding the collection systems available. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain, damaging your health and well-being.
Page 87 Значення зображення перекресленого ящику для сміття на колесах: Не викидайте електричні прилади як несортовані муніципальні відходи, користуйтесь відведеними для цього засобами збору. Для отримання інформації щодо наявності систем збору зверніться до місцевих органів врядування. При викиданні електроприладів до смітників або куп сміття шкодливі речовини можуть потрапити до ґрунтових вод та потім до ланцюжків живлення, що...
Page 88 Leuchtmittel Lamp type Westinghouse Lighting Krefelder Strasse 562 D-41066 Mönchengladbach / Germany , WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation. Used under license by Westinghouse Lighting All rights reserved. Made in China GS-26-Carla-WH19...
