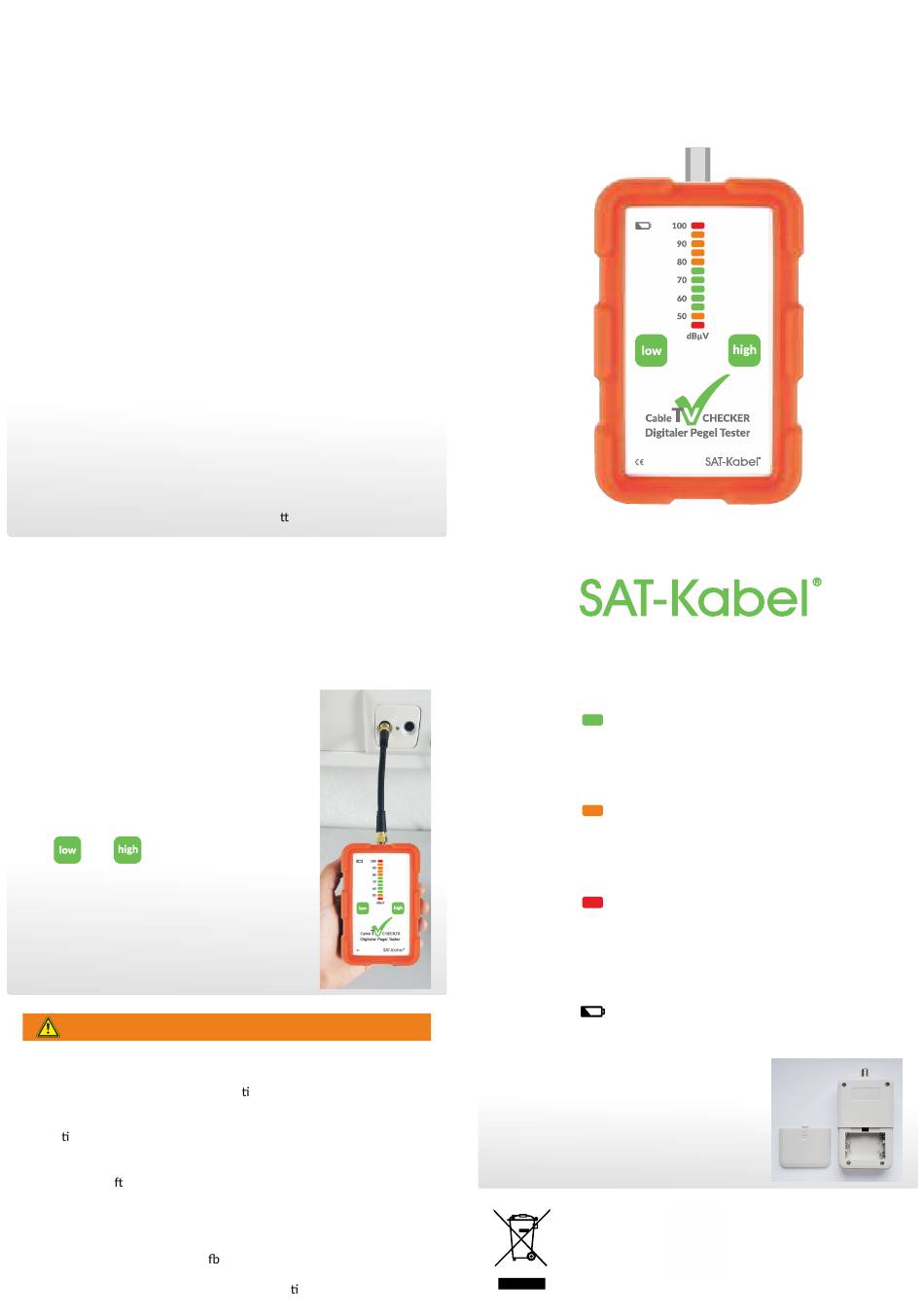

SAT-Kabel CableTV CHECKER Operation Manual

ANWENDUNGSBEREICH
Der digitale Pegeltester ist wegen seiner hohen Miniaturisierung und
Messgenauigkeit das ideale Gerät zur Fehlersuche und Pegelkontrolle an
modernen digitalen CATV-Netzen.
Das handliche Testgerät ist durch seine einfache Handhabung bestens für
Laien und Praktiker geeignet. Dank seiner Größe im Smartphone-Format
passt es auch in die Hosentasche oder Werkzeugbox.
Der Signaltester ist für die Messung der digitalen Kanäle in CATV-
Anlagen ausgelegt und bewertet den Nutzpegel sowie Grenzwerte an
Antennensteckdosen gemäß Norm EN 60728-1
LIEFERUMFANG
1x Digitaler Pegel Tester CATV
1x Messkabel
1x Adapter IECf-Ff
3x AAA-Batterie
1x Bedienungsanleitung
TECHNISCHE DATEN
Frequenzbereich
Messbereich
Anzeige-Genauigkeit
Leistungsaufnahme
Stromversorgung
Abmessungen
Gewicht
SAT-Kabel®
Satelliten- und Kabelfernsehanlagen / Industrievertretung GmbH
Chemnitzer Straße 11, 09217 Burgstädt / Germany
+49 (0)3724 66 65 0 info@sat-kabel.de
BEDIENUNG
Den digitalen Pegeltester an das zu prüfende Objekt
mit dem mitgelieferten Messkabel und dem Adapter
IEC-F anschließen.
Messpunkte sind:
Antennensteckdose, Antennenkabel, Übergabepunkt,
Antennenausgang Set-Top-Box, PC-TV-Karte etc..
Taste oder drücken.
Nach ca. 1 Sekunde erscheint die LED-Anzeige des
durchschnittlichen Pegelwertes aus dem gewählten
Messbereich.
Das Gerät schaltet sich automatisch nach dem
Loslassen der Tasten wieder aus.
WARNUNG
SICHERHEITSHINWEISE
Pegeltester ist nur an spannungsfreien Netzen, Objekten und Bauteilen
einzusetzen. Vor Wartungs- und Installa onsarbeiten die Stromzufuhr
trennen !
Installa on und Montage sind nur von Fachfirmen nach geltenden
VDE-Richtlinen durchzuführen. Für Antennen-Empfangs- und
Verteilanlagen gilt die Produkt-Normenreihe EN 60728 bzw. EN 50083 .
Es wird keine Ha ung übernommen!
Gerät vor Sonneneinstrahlung, Wärmeeinwirkung z.B. Heizung, Nässe,
Flüssigkeiten und Frost schützen!
Außer Reichweite von Kindern au ewahren!
Durch das Öffnen des Gerätes erlischt die Garan e!
/ DVB-C (QAM 256).
low D258 - D354
high D690 - D754
50 - 100 dB(µV)
±2,5 dB (0 bis +50 °C)
ca. 130 mW
3x AAA-Batterie je 1,5 Volt
122 mm × 76 mm × 38 mm
218 g (inkl. Ba erien)
www.sat-kabel.de
BEDIENUNGSANLEITUNG
DIGITALER PEGELTESTER CATV
ANZEIGE
Grün optimaler Pegel für TV oder Set-Top-Box
LED 55 - 75 Pegel liegt zwischen 54 und 74 dB(µV)
(gem. EN 60728-1)
Gelb Pegel ist außerhalb des Grenzbereichs für
LED 50 / LED 80 - 95 Nutzpegel an Antennensteckdosen
zu niedrig / zu hoch an Antennensteckdosen
Rot Pegel zu niedrig / zu hoch
LED 45 (unterste) Pegel < 50 dB(µV) oder kein messbares Signal
LED 100 Pegel > 95 dB(µV)
ANZEIGE BATTERIE
grün
gelb
rot (blinkt) / keine LED leuchtet
BATTERIEWECHSEL
Orange Gummischutzhülle vorsichtig entfernen.
Auf der Rückseite des weißen Gehäuses befindet
sich das Batteriefach mit 3x AAA-Batterien.
Die Abdeckung lässt sich durch Schieben in
Pfeilrichtung öffnen.
Ihr Gerät ist mit dem WEEE-Symbol markiert. (Waste Electrinics and
Electrical Equipment). Dies bedeutet, dass elektrische und
elektronische Komponenten nicht mit dem Restmüll entsorgt werden
dürfen. Gebrauchte elektrische und elektronische Komponenten sind
separat zu entsorgen.
Bei Bedarf wird das Gerät von uns repariert bzw. entsorgt.
Batterien voll
Batterien schwach
Batterien leer
