High-power fm/am/cd receiver with detachable face
Hide thumbs Also See for BPV 655:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Issue date 12-01
288F0460

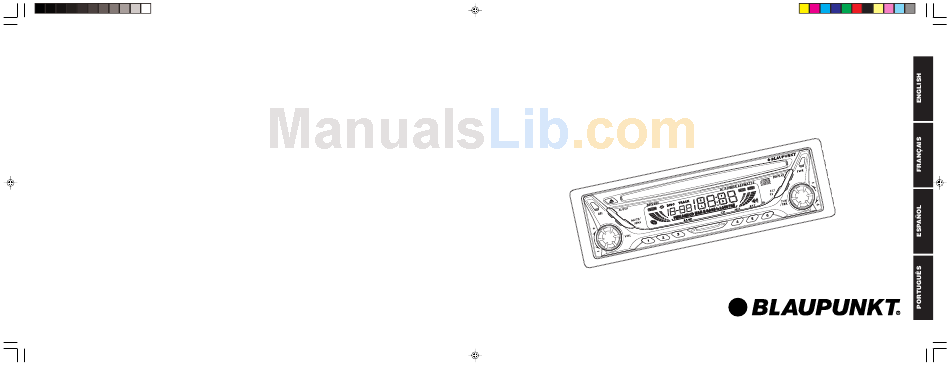

BPV655_Cover
1
BPV 655
High-Power FM/AM/CD Receiver with Detachable Face
Autoradio FM/AM à Lecteur CD de Forte Puissance et à Face Amovible
Receptor FM/AM/Reproductor de CD de Alta Potencia y con Panel Extraíble
Rádio FM/AM/CD de Alta Potência
com Face Removível
Robert Bosch Corporation
Sales Group —
Blaupunkt Division
2800 South 25th Avenue,
Broadview, Illinois 60155
http://www.blaupunktUSA.com/
1/10/02, 5:49 PM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BPV 655 and is the answer not in the manual?

Questions and answers

Related Manuals for Blaupunkt BPV 655

Summary of Contents for Blaupunkt BPV 655

  • Page 1 Issue date 12-01 288F0460 BPV655_Cover BPV 655 High-Power FM/AM/CD Receiver with Detachable Face Autoradio FM/AM à Lecteur CD de Forte Puissance et à Face Amovible Receptor FM/AM/Reproductor de CD de Alta Potencia y con Panel Extraíble Rádio FM/AM/CD de Alta Potência com Face Removível...

  • Page 2: Fcc Warning

    FCC WARNING This equipment has been tested and found to comply with the limits for a Class B device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable pro- tection against harmful interference in a residential installa- tion.

  • Page 3: Lcd Display

    Identification of Controls Front Panel FMlll AMll AMll CDC MAN X-BASS lo LOUD LOUD MUTE/SENS button Mutes the sound. Switches the seek sensitivity between local and distance. AUDIO button Audio control selector; Bass, Treble, Loudness, X-BASS, Balance, Fader & Level Meter. REL button Releases the detachable front panel.

  • Page 4: General Operations

    General Operations Turning the power On/Off Press the to turn the unit On or Off. Volume Level Control and Memory Rotate the VOL dial to adjust the volume. It is also possible to set turn-on volume level by following the procedure explained below.
  • Page 5 FM, AM, CD. BPV655(EN)_body Enhancing the bass sound For extended bass centered @ 72Hz, Blaupunkt’s X-BASS function can be set for either each band and CD mode. You can select : • X-BASS 1 : Enhanced BASS level (low).

  • Page 6: Radio Reception

    Radio Reception Seek Tuning Press the to select the desired AM or FM band. BAND FM I ➜ FM II ➜ FM III ➜ AM I ➜ AM II (FM III & AM II are Travel Store bands.) Rotate the TUN/TRK dial to tune in stations. Tuning au- tomatically stops at a broadcasting frequency.
  • Page 7 CD Operations Playing the CD player Loading Discs Insert the disc into the CD insertion slot with the labeled side facing up. Playback begins automatically. Labeled side up NEVER Insert a 3-inch CD! This unit is designed for playback of standard 5-inch CD’s only.

  • Page 8: Installations

    Installations Supplied Mounting Hardware Bushing, Locking Mounting Strap Release Sleeve Screw screw and Screw Keys Precautions • Be sure to detach the front panel before you start in- stalling the unit. • Choose the mounting location carefully so that the unit will not interfere with the normal driving operations of the driver.

  • Page 9: Connection Procedure

    Connections Warning • To prevent short circuit, remove the key from the ignition and disconnect the battery’s (–) terminal. • This unit is designed for negative ground 12 V DC operation only. You can not use it for 24 V or other types of car batter- ies.

  • Page 10: Maintenance

    Maintenance Replacing the Fuse If the fuse is blown, check the power connection first and then replace the fuse. If the fuse blows again under normal conditions, the unit may be defective. Back of the unit Warning Use only a fuse with the specified amperage (10 A). Use of another type of fuse can result in a fire or unit damage.

  • Page 11: Troubleshooting Guide

    Also make sure that antenna is connected, extended and dry inside. If the above mentioned solutions do not help to improve the situation, consult your nearest Blaupunkt dealer or in the United States call 1-800-266-2528 for technical assistance, parts and service. Call 1-800-950-2528 for dealer referral or to request product brochure.

  • Page 12: Avertissement De La Fcc

    AVERTISSEMENT DE LA FCC Cet appareil a été testé et déclaré conforme aux limitations d’un dispositif de classe B, conformément à la section 15 des règlements de la FCC. Ces limitations ont été conçues afin de fournir une protection adéquate contre toute interférence nuisible lors d’une installation pour une utilisation non profes- sionnelle.
  • Page 13 Identification des touches Face avant FMlll AMll CDC MAN X-BASS lo LOUD LOUD Touche MUTE/SENS (ARRET DU SON/SENSIB.) Coupe le son. Commute entre la sensibilité de recherche locale et distante. Touche AUDIO Sélecteur audio: Bass, Treble, Loundness, X-BASS, Ba- lance, Fader (atténuateur) et Level meter. Touche REL Libère le panneau avant amovible.

  • Page 14: Utilisation Générale

    Utilisation générale Mise sous et hors tension Appuyez sur la touche pour mettre l’appareil sous ou hors tension. Réglage et mise en mémoire du niveau du volume Tourner le bouton rotatif VOL pour régler le volume. Il est également possible de régler le niveau de volume à la mise sous tension en suivant la procédure expliquée ci-des- sous.
  • Page 15 BPV655(FR)_body Accentuation des sons graves Pour obtenir un grave élargi centré sur @ 72 Hz, il est possi- ble de régler la fonction X-BASS de Blaupunkt pour chacune des gammes et pour le mode CD. Sélections possibles: • X-BASS 1 : Niveau des sons graves accentué (Faible) •...

  • Page 16: Réception Radio

    Réception Radio Localisation des stations BAND Appuyer sur la touche pour sélectionner la bande AM ou FM souhaitée. FM I ➜ FM II ➜ FM III ➜ AM I ➜ AM II (FM III et AM II sont des bandes de mémorisation qui servent en cas de voyage).

  • Page 17: Utilisation Du Lecteur Cd

    Functionnement du lecteur CD Utilisation du lecteur CD Chargement d’un disque Insérer le disque dans la fente d’insertion du CD, avec son étiquette tournée vers le haut. La lecture commence automatiquement. Inscriptions vers le haut Ne JAMAIS introduire de CD de 3 pouces ! Cet appareil a été...

  • Page 18: Installation

    Installation Matériel de montage fourni Cadre de Capsule en Vis de Patte perforée Clés de fixation caoutchouc, fixation et vis de montage et de montage démontage Précautions • La façade amovible doit être détachée avant de procéder à la pose. •...

  • Page 19: Exemple De Raccordement

    Branchements Avertissement • Pour éviter tout risque de court-circuit, retirer la clé de con- tact et débrancher la borne négative (–) de la batterie. • Cet appareil est conçu uniquement pour fonctionner sur une alimentation de 12 V CC à terre négative. Il ne peut donc pas être utilisé...

  • Page 20: Entretien

    Entretien Remplacement du fusible Si le fusible a sauté, vérifier en premier la connexion de l’ali- mentation avant de remplacer le fusible. Si le fusible saute de nouveau alors que l’appareil est utilisé dans des condi- tions normales, il se peut que l’appareil soit défectueux. Arrière de l’appareil Avertissement Utiliser uniquement un fusible répondant à...

  • Page 21: Guide De Dépannage

    Assurez-vous également que l’antenne est branchée, éten- due et sèche à l’intérieur. Si les solutions susmentionnées ne vous aident pas, veuillez consulter votre revendeur Blaupunkt le plus proche ou aux Etats-Unis appeler le 1-800-266-2528 pour une assistance technique, des pièces ou une intervention technique. Veuillez appeler le 1-800-950-2528 aux Etats-Unis pour obtenir le nom d’un revendeur ou une brochure avec les différents accessoi-...

  • Page 22: Frontal Extraíble

    ADVERTENCIA SOBRE LA NORMATIVA DE LA FCC Este aparato ha sido sometido a las pruebas sobre dispositi- vos de clase B, Parte 15, de las normas de la organización FCC, situándose dentro de los límites permitidos. Las limita- ciones que establece la FCC están pensadas para reducir hasta cierto punto las interferencias negativas sobre los equi- pos de uso doméstico.

  • Page 23: Pantalla Lcd

    Identificación de los mandos Frontal extraíble FMlll AMll CDC MAN X-BASS lo LOUD LOUD Botón MUTE/SENS Suprime el sonido. Cambia la sensibilidad de sintoniza- ción entre local y a distancia. Botón AUDIO Selector de control de Bass, Treble, Loudness, X-BASS, Balance, Fader y Level Meter.

  • Page 24: Funcionamiento Básico

    Funcionamiento básico Cómo encender y apagar la unidad Pulse el botón para encender y apagar la unidad. Control y memorización del nivel del volumen Gire el mando VOL para ajustar el volumen. También es po- sible subir o bajar el nivel de volumen siguiendo el procedi- miento explicado abajo.
  • Page 25 BPV655(SP)_body Potenciación de graves Para los graves ampliados con centro @ 72Hz, se puede seleccionar la función X-BASS de Blaupunkt con todas las bandas y en el modo CD. Podrá seleccionar: • X-BASS 1 : potenciación del nivel de graves (baja) •...

  • Page 26: Recepción De Emisoras

    Recepción de emisoras Búsqueda automática de emisoras BAND Pulse el botón para seleccionar la banda desea- FM I ➜ FM II ➜ FM III ➜ AM I ➜ AM II (FM III y AM II son bandas de sintonización en viaje.) Gire el mando TUN/TRK para sintonizar las emisoras.

  • Page 27: Funcionamiento Del Reproductor De Discos Compactos

    Funcionamiento del reproductor de discos compactos Reproducción de discos compactos Cómo introducir los discos Inserte el disco en la ranura de inserción de CD con la cara de la etiqueta arriba. La reproducción se inicia automáticamente. Labeled side up ¡No inserte NUNCA un CD de 3 pulgadas! El equipo sólo está...

  • Page 28: Ejemplo De Montaje

    Montaje Accesorios de montaje incluidos con el equipo Cojinete, Tornillo Cinta de montaje Llavel de Carcasa Tornillo de cierre y tornillo extracción Precauciones • Asegúrese de sacar el frontal extraíble antes de empe- zar con el montaje. • Escoja bien el lugar en el que va a montar el equipo para que no le moleste cuando conduzca.

  • Page 29: Procedimiento De Conexión

    Conexiones Advertencias • Para evitar que se produzca un cortocircuito, saque la llave de contacto y desconecte el terminal negativo (–) de la batería. • Este equipo funciona únicamente a 12 V DC con terminal negativo a masa; no admite baterías de coche de 24 V ni de ningún otro tipo.

  • Page 30: Mantenimiento

    Mantenimiento Cómo cambiar el fusible Si el fusible se funde, compruebe en primer lugar la conexión a la corriente y después cambie el fusible. Si se vuelve a fundir en condiciones normales es posible que el equipo esté defectuoso. Parte posterior del equipo Advertencia Utilice únicamente fusibles del amperaje indicado (10 A).

  • Page 31: Guía Para La Solución De Problemas

    Potencia de salida Consulte la tabla que le mostramos a continuación para saber a qué se debe el problema y siga las recomendaciones. Si persis- te el error, póngase en contacto con su distribuidor de Blaupunkt. Cableado de salida Message Possible cause...
  • Page 32 AVISO DA FCC Este equipamento foi testado e está em conformidade com os limites relativos a um aparelho digital de Classe B, de acor- do com a Secção 15 das Regras FCC. Estes limites desti- nam-se a fornecer uma protecção razoável contra interferên- cias nocivas numa instalação residencial.

  • Page 33: Painel Frontal

    Identificação dos Comandos Painel Frontal FMlll AMll CDC MAN X-BASS lo LOUD Botão MUTE/SENS Silencia o som. Comuta a sensibilidade de busca entre local e distante. Botão AUDIO Selector de controlo de áudio: Bass, Treble, Loudness, X-BASS, Balance, Fader e Level Meter. Botão REL Liberta o painel frontal destacável.
  • Page 34 Operações Gerais Activar e desactivar Carregue em para activar ou desactivar a unidade. Memorização e Controlo do Nível de Volume Rode o dial VOL para ajustar o volume. Também é possível ajustar o nível do volume ligado, seguin- do o procedimento explicado abaixo. Rode o dial VOL até...
  • Page 35 BPV655(PT)_body Realce dos baixos Para baixos extensos centrados @ 72Hz, a função X-BASS de Blaupunkt pode ser ajustada para cada banda e modo de Pode-se seleccionar: • X-BASS 1: Nível de BAIXOS realçados (baixo) • X-BASS 2: Nível de BAIXOS realçados (médio) •...

  • Page 36: Recepção De Rádio

    Recepção de Rádio Sintonizar através de procura Carregue em para seleccionar a banda AM ou FM BAND desejada. FM I ➜ FM II ➜ FM III ➜ AM I ➜ AM II (FM III e AM II são bandas de memorização do percur- so.) Rode o dial TUN/TRK para sintonizar estações.
  • Page 37 Utilização do leitor de CD Reprodução do leitor de CD Introduzir os CDs Insira o disco na ranhura de inserção de CDs com o lado da etiqueta voltado para cima. A reprodução inicia-se automaticamente. Labeled side up NUNCA insira um CD de 3 polegadas! Esta unidade foi concebida para reproduzir apenas CDs da norma de 5 polegadas.
  • Page 38 Instalações Material de Montagem Fornecido Casquilho, Perno de Barra de Montagem Chavez de Suporte Parafuso Bloqueio e Parafusos Libertação Precauções • Certifique-se de que separa o painel frontal antes de iniciar a instalação da unidade. • Escolha cuidadosamente o local de montagem, de manei- ra que a unidade não interfira nas operações normais de condução do condutor.
  • Page 39 Ligações Aviso • Para evitar curtos- circuitos, retire a chave da ignição e des- ligue o terminal (–) da bateria. • Esta unidade foi concebida para funcionar ligada à terra com 12 Vcc. Não a deve utilizar com corrente de 24 V ou outros tipos de baterias de carro.
  • Page 40 Manutenção Substituição do Fusível Se o fusível se queimar, verifique primeiro a ligação eléctrica e depois substitua-o. Se o fusível voltar a queimar-se em condições normais, a unidade poderá ter um defeito. Parte traseira da unidade Aviso Utilize apenas fusíveis com a amperagem especificada (10 A). Se utilizar um outro tipo de fusível, pode provocar um incên- dio ou danos na unidade.

  • Page 41: Guia De Resolução De Problemas

    Se as soluções mencionadas acima não ajudarem a melho- rar a situação, consulte o seu representante Blaupunkt mais próximo ou ligue para os Estados Unidos para o número 1- 800-266-2528 para obter assistência técnica, encomendar componentes e serviços de manutenção.
