GROTHE ETA S 10 Series Installation Instructions

Installationsanleitung
Installation Instructions

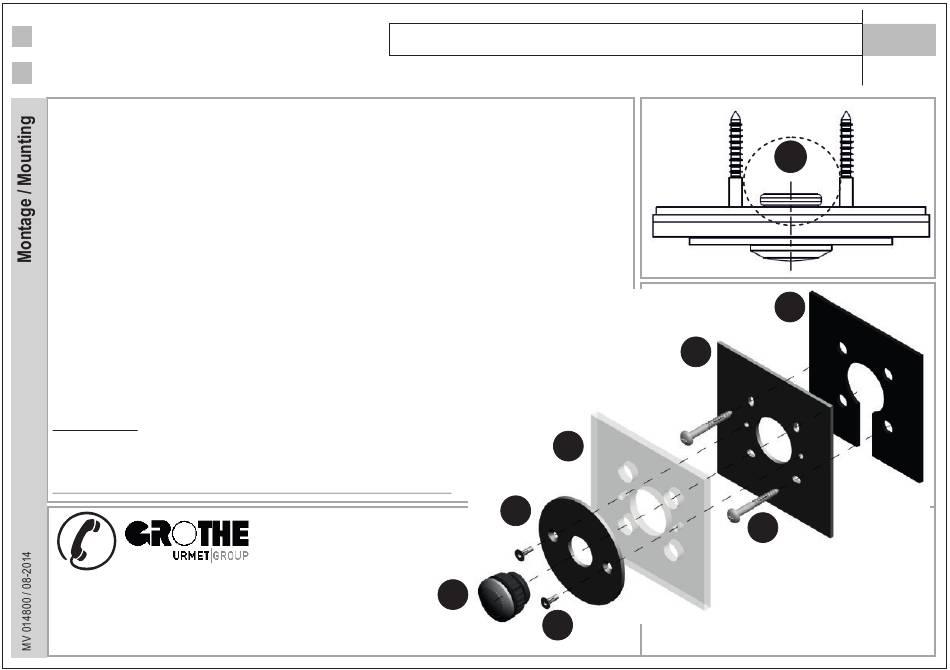

1. Edelstahlplatte (2) an Wand anhalten und ausrichten. Bohrlöcher und Tasterbereich markieren.
2. Löcher bohren und Dübel (Beipack) einsetzen. Im Tasterbereich eine ausreichende
Vertiefung für den Taster und die Anschlussdrähte schaffen. (Bereich A , siehe Darstellung).
3. Schutzfolie von der Edelstahlplatte (2) abziehen und Anschlussdrähte durch Moosgummi (1)-
und Edelstahlplatte (2) fädeln.
5. Moosgummiplatte (1) zwischen Wand und Edelstahlplatte (2) positionieren. Edelstahlplatte (2)
ausrichten und mit Befestigungsschrauben (6, Beipack) an der Wand befestigen.
6. Schutzfolien von Acrylplatte (3) und Abdeckteil V2A (4) entfernen.
7. PROTACT- Klingeltaster (5) mit Rändelmutter im Abdeckteil (4) montieren.
8. Anschlussdrähte durch Acrylplatte (3) fädeln und an PROTACT - Klingeltaster anschließen.
(Unbedingt PROTACT - Bedienungsanleitung beachten !)
9. Acrylplatte (3) und Abdeckteil (4) incl. PROTACT auf die Edelstahlplatte (2) aufsetzen und
ausrichten. Dabei Anschlussdrähte in der Vertiefung der Wand (Bereich A ) verstauen.
10. Abdeckplatte (4) mit Senkschrauben (7) und Innensechskantschlüssel in der
Edelstahlplatte (2) verschrauben. Vor dem Festziehen nochmals ausrichten.
BEACHTEN !:
Bei den Varianten ETA S xx2 (V2A-Etagenplatten) entfällt die ACRYL-Platte (3).
Bitte berücksichtigen Sie dies in der Bedienungsanleitung.
PFLEGEANLEITUNG FÜR EDELSTAHLTEILE (V2A) BEACHTEN !
International:
Fax: +49 22 42 / 88 90-35
E-mail: info@grothe.de
ETA S 10x, 20x, 30x, 40x
Grothe GmbH
Löhestraße 22
53773 Hennef
GERMANY
Telefon: (0 22 42) 88 90-0
Telefax: (0 22 42) 88 90-36
E-mail: service@grothe.de
Internet: www.grothe.de
3
4
5
7
ETAGENPLATTE
BELL BUTTON
A
1
2
6
Darstellung der Form abweichend je Typ
figure of shape varies depending on type
