Summary of Contents for dji AEROSCOPE G-8
- Page 1 AEROSCOPE Directional Antenna G-8 指向性アンテナ G-8 Product Information 製品情報 V1.2 2018.05...
-
Page 2: Disclaimer And Warning
DJI product, or damage to other objects in the vicinity. This document and all other collateral documents are subject to change at the sole discretion of DJI. -
Page 3: Antenna Installation

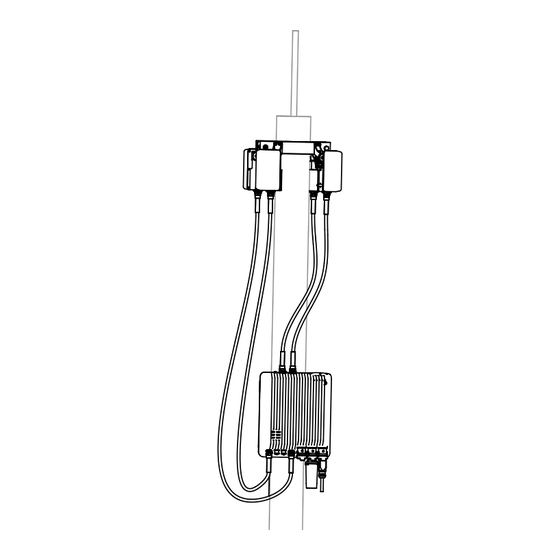

Screws Set: M8×100 and M4×13 Screws M80 Screw Nuts M80 Washers G-8 Antenna Installation The figures below illustrate G-8 antenna installation when attached to a pole. The figure below illustrates the connections between antenna and Aeroscope stationary unit. - Page 4 下図は、 アンテナと Aeroscope 固定ユニッ ト間の接続図です。 G-8 アンテナの基本機能 下図は、 2.4GHz と 5.8GHz の仰角平面パターンおよび方位角平面パターンを示しています。 0deg 0deg 90deg 270deg 90deg 270deg 180deg 180deg G-8 2.4GHz アンテナの G-8 2.4GHz アンテナの方 仰角平面パターン 位角平面パターン...
- Page 5 0deg 0deg 90deg 270deg 90deg 270deg 180deg 180deg G-8 5.8 GHz アンテナ G-8 5.8 GHz アンテナ の仰角平面パターン の方位角平面パターン 仕様 動作周波数 （MHz） 2,400 〜 2,500 5,700 〜 5,850 アンテナ利得 （dBi） ビーム幅 VSWR （電圧定在波比） ≤ 2.0 ≤ 2.0 入力インピーダンス （オーム） 偏波 垂直 垂直...
- Page 6 G-8 Antenna Basic Features The figures below show the 2.4 GHz and 5.8 GHz vertical and azimuth plane patterns. 0deg 0deg 90deg 270deg 90deg 270deg 180deg 180deg G-8 2.4 GHz antenna G-8 2.4 GHz antenna vertical plane pattern azimuth plane pattern 0deg 0deg 90deg...
-
Page 7: Specifications
本製品の使用により直接または間接的に発生する損害、 傷害に対して、 DJI は一切責任を負い ません。 ユーザーは、 この文書の規定をはじめとする （ただしこれに限定しない） 、 安全で合法 的な使用方法を順守するものとします。 上記に関わらず、 該当する国の規制に基づくお客様の 制定法上の権利は、 本免責事項の影響を受けることはありません。 DJI は、 SZ DJI TECHNOLOGY CO., LTD. （略して 「DJI」 ） およびその関連会社の商標です。 本 書に記載されている製品、 ブランドなどの名称は、 その所有者である各社の商標または登録商 標です。 本製品および本書は、 不許複製 ・ 禁無断転載を原則とする DJI の著作物のため、 DJI か ら書面による事前承認または許諾を得ることなく 、 本製品または文書のいかなる部分も、 いか... - Page 8 製品の特徴 はじめに G-8 アンテナは AEROSCOPE システム用に設計されており、 8dBi* 利得、 90˚ の信号範囲 の実現を目的としています。 * よって、 G-8 アンテナ 4 基で 360˚ の範囲をカバーできます。 2 個のアンテナモジュール （2.4GHz と 5.8GHz） が、 G-8 アンテナ 1 基に埋め込まれています。 * 詳細は仕様の項を参照してください。 同梱物 指向性アンテナ× 4 アンテナ取り付けブラケッ ト C × 2 アンテナ取り付けブラケッ ト B × 4 アンテナ...
-
Page 9: Compliance Information
EU Compliance Statement: SZ DJI TECHNOLOGY CO., LTD. hereby declares that this device is in compliance with the essential requirements and other relevant provisions of the Directive 2014/53/EU. - Page 10 EU-Compliance: Hiermit erklärt SZ DJI TECHNOLOGY CO., LTD., dass dieses Gerät den wesentlichen Anforderungen und anderen einschlägigen Bestimmungen der EU-Richtlinie 2014/53/EU entspricht. Eine Kopie der EU-Konformitätserklärung finden Sie online auf www.dji.com/euro-compliance. Kontaktadresse innerhalb der EU: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany CAUTION: RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT TYPE.
