3G and Wi-Fi Router
A 1622
Instruction manual
Version 1.0, Code No. 20 752 818

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A 1622 and is the answer not in the manual?

Questions and answers

Related Manuals for METREL A 1622

Summary of Contents for METREL A 1622

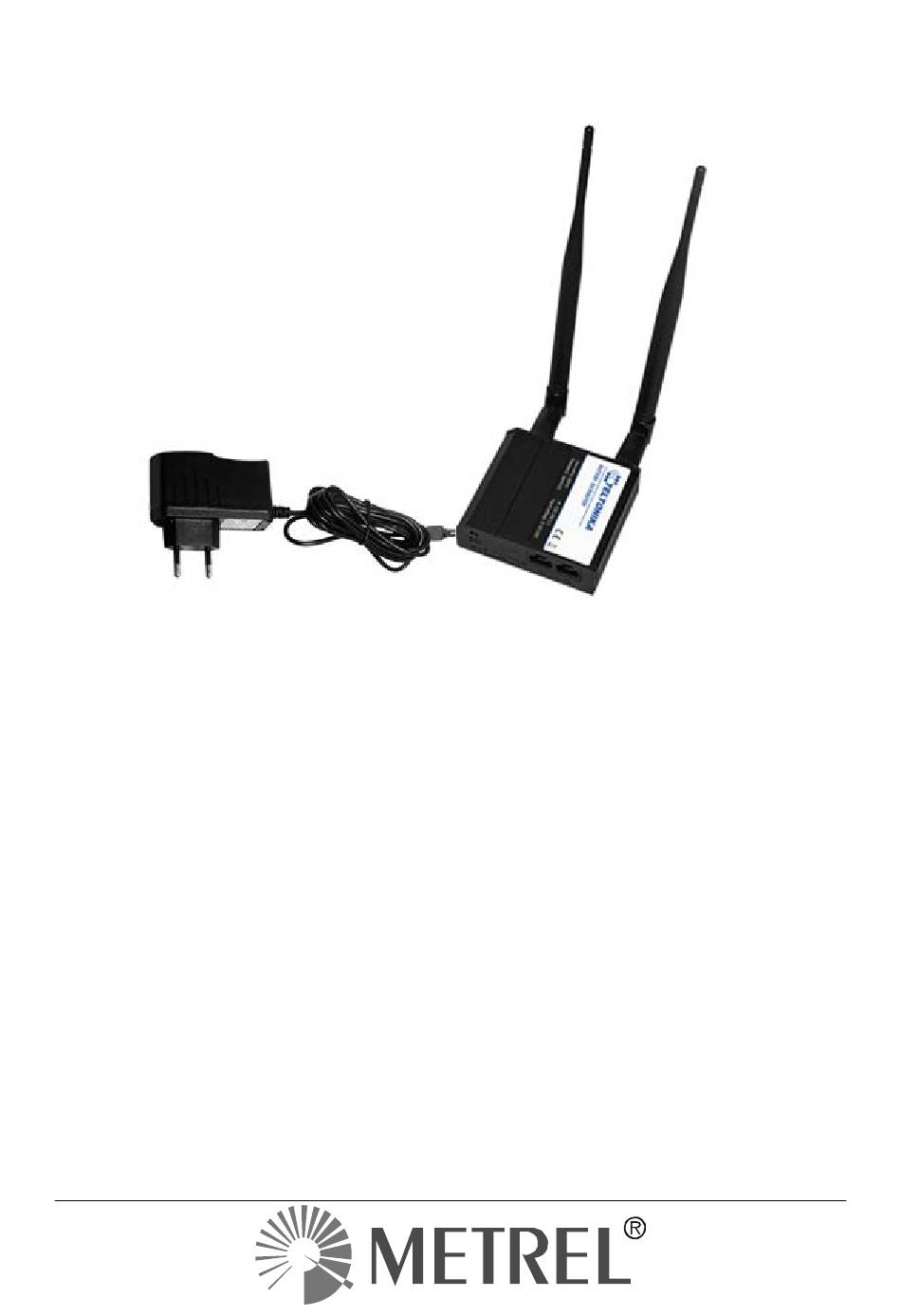

  • Page 1 3G and Wi-Fi Router A 1622 Instruction manual Version 1.0, Code No. 20 752 818...
  • Page 2 Mark on your equipment certifies that this equipment meets the requirements of the EU (European Union) concerning safety and interference causing equipment regulations © 2018 METREL No part of this publication may be reproduced or utilized in any form or by any means without permission in writing from METREL.

  • Page 3: Table Of Contents

    A 1622 - 3G and Wi-Fi Router Table of contents English Introduction......................4 Remote Communication over 3G / GPRS network ..........4 Router connection ..................... 4 Router Setup ..................... 6 Connection status .................... 11 Connection check and further steps ..............13 Remote Communication over Wi-Fi network .............

  • Page 4: Introduction

    Communication Bridge to the instrument. 3G and Wi-Fi Router A 1622, is a high-speed Wi-Fi and 3G gateway, for remote access to the measurement certified and tested by Metrel. In this manual MI 2892 Power Master is used as example, however other Metrel instruments with Ethernet port are used in similar way.
  • Page 5 A 1622 - 3G and Wi-Fi Router Remote Communication over 3G / GPRS network Attach 3G and Wi-Fi antennas. Connect the power adapter to the socket on the front of the device. Then plug the other end of the power adapter into the power socket.

  • Page 6: Router Setup

    A 1622 - 3G and Wi-Fi Router Remote Communication over 3G / GPRS network Figure 3: Router front plate Figure 4: Router back plate 2.2 Router Setup Before first use, router should be setup in order to work with 3G network.
  • Page 7 A 1622 - 3G and Wi-Fi Router Remote Communication over 3G / GPRS network Through LAN (Ethernet) network, plug Ethernet cable into computer and LAN Ethernet port on Router, marked as “LAN”. 2. Launch your browser and enter the router IP into the address field: 3.
  • Page 8 A 1622 - 3G and Wi-Fi Router Remote Communication over 3G / GPRS network 5. Set up mobile network parameters (APN, Authentication method, username, password,) according to the mobile provider specification. 6. Change LAN setup if necessary, otherwise leave it as is.
  • Page 9 A 1622 - 3G and Wi-Fi Router Remote Communication over 3G / GPRS network 7. Set up wireless network if you would like to use router as access point. Don’t forget to protect it with password and encryption. 8. Press Save button. Router will now apply new settings and restart.
  • Page 10 A 1622 - 3G and Wi-Fi Router Remote Communication over 3G / GPRS network 10. Press Status button to check the all interface statuses...

  • Page 11: Connection Status

    A 1622 - 3G and Wi-Fi Router Remote Communication over 3G / GPRS network 2G/3G modem is used as gateway to the system 11. Connect instrument and modem with Ethernet cable. Use Ethernet port marked as “LAN” on the Router.
  • Page 12 A 1622 - 3G and Wi-Fi Router Remote Communication over 3G / GPRS network Shows the state of the Modem (2G/3G) connection Shows status instrument connection. In this example instrument MI 2892 with serial numbar 16020167 is connected to the router...

  • Page 13: Connection Check And Further Steps

    A 1622 - 3G and Wi-Fi Router Remote Communication over Wi-Fi network 2.4 Connection check and further steps Assure that your PC is accessing to the internet only by A 1622 3G and Wi-Fi Router (disconnect other communication channels) and try to access www.google.com with your browser.

  • Page 14: Router Setup

    A 1622 - 3G and Wi-Fi Router Remote Communication over Wi-Fi network Figure 5: Router Wi-Fi connection 3.2 Router Setup 1. To connect to the router Wirelessly, look up for Access Point RUT230_001E42***** (unique for each device) on your computer, and connect to it (no password is required).
  • Page 15 A 1622 - 3G and Wi-Fi Router Remote Communication over Wi-Fi network through LAN (Ethernet) network, plug Ethernet cable into computer and LAN Ethernet port marked as “LAN” on the router 2. Launch your browser and enter the routers IP into the address field: 3.
  • Page 16 A 1622 - 3G and Wi-Fi Router Remote Communication over Wi-Fi network 6. Change LAN setup if necessary, otherwise leave it as is. 7. Change Wi-Fi host configuration if necessary, otherwise leave it as is. These settings are not used for instrument Wi-Fi connection.
  • Page 17 A 1622 - 3G and Wi-Fi Router Remote Communication over Wi-Fi network 12. Press Save button. Router will now apply new settings and restart. 13. In Network WAN menu select Wifi option (gateway to the system). Press Save Button, and wait that router reconfigure operation mode.
  • Page 18 A 1622 - 3G and Wi-Fi Router Remote Communication over Wi-Fi network 15. Select appropriate WiFi network and press Join Network. 16. If necessary, provide network password in provided text field. Press Save button afterwards.
  • Page 19 A 1622 - 3G and Wi-Fi Router Remote Communication over Wi-Fi network 17. Before new settings are applied, please double check that all settings are correct – WiFi interface used as gateway to the system. 18. Connect instrument and modem with Ethernet cable. Use Ethernet port marked...

  • Page 20: Connection Status

    WiFi interface is used as gateway to the system 3.4 Connection check and further steps Assure that your PC is accessing to the internet only by A 1622 3G and Wi-Fi Router (disconnect other communication channels) and try to access www.google.com with your browser.

  • Page 21: Technical Specifications

    A 1622 - 3G and Wi-Fi Router Technical Specifications 4 Technical Specifications In this section basic router specification is given. For complete technical specification please check RUT 230 user manual, provided by Teltonika. 4.1 General specification Dimensions 83 mm L x 74 mm W x 25 mm H...

  • Page 22: Umts/Hspa

    A 1622 - 3G and Wi-Fi Router Technical Specifications 4.3 UMTS/HSPA+ 900/2100 MHz HSDPA mode: 14.5 Mbps (Cat 10) downlink speed HSUPA mode: 5.76 Mbps (Cat 6) uplink speed UMTS mode: 384 kbps DL, 384 kbps UL Power Class 3 (24dBm +1/-3dB) for UMTS bands 4.4 GSM/GPRS/EDGE...

  • Page 23: Einführung

    Einführung A 1622 - 3G and Wi-Fi Router 5 Einführung Metrel-Geräte (MI 2892 Power Master, MI 2885 Master Q4 usw.) können über den Ethernet-Kommunikationsanschluss ferngesteuert werden. An Messstellen, wo 3G / 2G-Mobil oder Wi-Fi-Kommunikation zur Verfügung steht, kann dieser Router verwendet werden, um eine Kommunikations-Brücke zum Messgerät herzustellen.
  • Page 24 Fernkommunikation über 3G / GPRS Netzwerk A 1622 - 3G and Wi-Fi Router Abbildung 6: Einlegen der SIM-Karte in den SIM-Halter und den Router Befestigen Sie die 3G- und Wi-Fi-Antennen. Verbinden Sie das Netzteil mit der Buchse an der Vorderseite des Geräts.
  • Page 25 Fernkommunikation über 3G / GPRS Netzwerk A 1622 - 3G and Wi-Fi Router Abbildung 7: Router 3G Verbindung Schalten Sie Router, Messgerät und PC ein. In den folgenden Abbildungen finden Sie eine Beschreibung der Vorder- und Rückseite des Routers. Abbildung 8: Router Frontplatte...

  • Page 26: Router Einrichten

    Fernkommunikation über 3G / GPRS Netzwerk A 1622 - 3G and Wi-Fi Router Abbildung 9: Router Rückseite 6.2 Router einrichten Vor der ersten Verwendung muss der Router eingerichtet werden, um eine Verbindung mit dem 3G-Netzwerk herstellen zu können. 19. Verbindung zum Router herstellen: Über Wi-Fi, suchen Sie einen Zugriffspunkt RUT230_001E42***** (eindeutig für...
  • Page 27 Fernkommunikation über 3G / GPRS Netzwerk A 1622 - 3G and Wi-Fi Router 20. Starten Sie Ihren Browser und geben Sie die IP-Adresse des Routers in das Adressfeld ein: 21. Wenn die Verbindung erfolgreich hergestellt wurde, wird ein Anmeldebildschirm angezeigt: Geben Sie das Standardkennwort admin01 in das Feld Passwort ein und klicken Sie dann auf die Schaltfläche Anmelden.
  • Page 28 Fernkommunikation über 3G / GPRS Netzwerk A 1622 - 3G and Wi-Fi Router 23. Stellen Sie die Parameter des Mobilfunknetzes (APN, Authentifizierungsmethode, Benutzername, Kennwort) gemäß der Spezifikation des Mobilfunkanbieters ein. 24. Ändern Sie bei Bedarf das LAN-Setup, andernfalls lassen Sie es unverändert.
  • Page 29 Fernkommunikation über 3G / GPRS Netzwerk A 1622 - 3G and Wi-Fi Router 25. Richten Sie das drahtlose Netzwerk ein, wenn Sie den Router als Zugangspunkt verwenden möchten. Vergessen Sie nicht, es mit Passwort und Verschlüsselung zu schützen. 26. Drücken Sie die Taste Speichern. Der Router verwendet nun die neuen Einstellungen und startet neu.
  • Page 30 Fernkommunikation über 3G / GPRS Netzwerk A 1622 - 3G and Wi-Fi Router 28. Drücken Sie die Taste Status, um den Status aller Schnittstellen zu überprüfen...

  • Page 31: Status Der Verbindung

    Fernkommunikation über 3G / GPRS Netzwerk A 1622 - 3G and Wi-Fi Router Das 2G /3G Modem wird als Gateway zum System verwendet 29. Verbinden Sie das Messgerät und das Modem mit dem Ethernet-Kabel. Verwenden Sie den Ethernet-Anschluss, der am Router als "LAN"...
  • Page 32 Fernkommunikation über 3G / GPRS Netzwerk A 1622 - 3G and Wi-Fi Router Zeigt den Status der Modemverbindung (2G / 3G) an Zeigt den Status der Geräteverbindung an. In diesem Beispiel ist das Messgerät MI 2892 mit der Seriennummer 16020167 mit...

  • Page 33: Verbindungsprüfung Und Weitere Schritte

    A 1622 - 3G and Wi-Fi Router 6.4 Verbindungsprüfung und weitere Schritte Stellen Sie sicher, dass Ihr PC nur über den A 1622 3G und Wi-Fi Router auf das Internet zugreift (trennen Sie andere Kommunikationskanäle) und versuchen Sie mit Ihrem Browser auf www.google.com...

  • Page 34: Router Einrichten

    Fernkommunikation über Wi-Fi Netzwerk A 1622 - 3G and Wi-Fi Router Abbildung 10: Router Wi-Fi Verbindung 7.2 Router einrichten 8. Verbindung zum Router herstellen: Über Wireless, suchen Sie einen Zugriffspunkt RUT230_001E42***** (eindeutig für jedes Gerät) auf Ihrem Computer , und stellen Sie eine Verbindung her (kein...
  • Page 35 Fernkommunikation über Wi-Fi Netzwerk A 1622 - 3G and Wi-Fi Router Über LAN (Ethernet) Netzwerk, verbinden Sie mit dem Ethernet-Kabel den Computer und den LAN-Ethernet-Anschluss des Routers, gekennzeichnet mit "LAN". 9. Starten Sie Ihren Browser und geben Sie die IP-Adresse des Routers in das Adressfeld ein: 10.
  • Page 36 Fernkommunikation über Wi-Fi Netzwerk A 1622 - 3G and Wi-Fi Router 12. Ändern Sie ggf. die 3G-Konfiguration, andernfalls lassen Sie sie unverändert und drücken Sie die Weiter Taste. Diese Einstellungen werden nicht für die Wi-Fi- Verbindung des Messgeräts verwendet.
  • Page 37 Fernkommunikation über Wi-Fi Netzwerk A 1622 - 3G and Wi-Fi Router 13. Ändern Sie bei Bedarf das LAN-Setup, andernfalls lassen Sie es unverändert. 14. Ändern Sie bei Bedarf die Wi-Fi Host Konfiguration, andernfalls lassen Sie sie unverändert. Diese Einstellungen werden nicht für die Wi-Fi-Verbindung des Messgeräts verwendet.
  • Page 38 Fernkommunikation über Wi-Fi Netzwerk A 1622 - 3G and Wi-Fi Router 31. Wählen Sie im Menü Netzwerk WAN die Option Wifi (Gateway zum System). Drücken Sie die Taste Speichern und warten, bis der Router den Betriebsmodus neu konfiguriert hat. 32. Wählen Sie Start scan, um nach verfügbaren Wi-Fi Netzwerken zu suchen.
  • Page 39 Fernkommunikation über Wi-Fi Netzwerk A 1622 - 3G and Wi-Fi Router 34. Falls erforderlich, geben Sie das Netzwerkpasswort im angegebenen Textfeld ein. Drücken Sie anschließend die Taste Speichern. 35. Bevor neue Einstellungen angewendet werden, überprüfen Sie bitte, ob alle Einstellungen korrekt sind - das WiFi Interface wird als Gateway zum System...
  • Page 40 Fernkommunikation über Wi-Fi Netzwerk A 1622 - 3G and Wi-Fi Router 36. Verbinden Sie das Messgerät und das Modem mit dem Ethernet-Kabel. Verwenden Ethernet-Anschluss, Router "LAN" gekennzeichnet ist.

  • Page 41: Status Der Verbindung

    Fernkommunikation über Wi-Fi Netzwerk A 1622 - 3G and Wi-Fi Router 7.3 Status der Verbindung Der Verbindungsstatus des Modems kann im Menü Status Netzwerkinformationen festgestellt werden. Das WiFi Interface wird als Gateway zum System verwendet...

  • Page 42: Verbindungsprüfung Und Weitere Schritte

    A 1622 - 3G and Wi-Fi Router Technische Daten 7.4 Verbindungsprüfung und weitere Schritte Stellen Sie sicher, dass Ihr PC nur über den A 1622 3G und Wi-Fi Router auf das Internet zugreift (trennen Sie andere Kommunikationskanäle) und versuchen Sie mit Ihrem Browser auf www.google.com...

  • Page 43: Lan Und Wi-Fi

    A 1622 - 3G and Wi-Fi Router Technische Daten 8.2 LAN und Wi-Fi IEEE 802.3, IEEE 802.3u Normen 1 x LAN 10/100Mbps Ethernet Anschluss 1 x WAN 10/100Mbps Ethernet Anschluss Unterstützt Auto MDI/MDIX Fern/lokal Web-Management Dynamic DNS Hochleistungs-400 MHz CPU mit 64 MByte DDR2 Speicher Systemprotokoll zum Aufzeichnen des Status des Routers LAN-Zugriffssteuerung über die Internetverbindung...
