- Page 1 Diamond Shield IE Professional Das Wohlbefinden-Gerät Mikroströme - EMS Bedienungsanleitung - Instruction Manual Firmware Version 2.1...
- Page 2 Diamond Shield IE Professional Seite 2 Bedienungsanleitung...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Einleitung......................5 Wichtige Hinweise....................7 Bestimmungsgemäßer Gebrauch.................8 Bezeichnung der Bedienungselemente...............9 Inbetriebnahme....................12 Bedienung......................13 Navigieren in den Menüs...................14 • Hauptmenü....................15 • Menü Standard...................16 • Menü Individuell..................18 - Frequenzprogramm definieren bzw ändern..........19 - Arbeiten mit Chipkarten................23 - Arbeiten mit einer Master Chipcard............25 • Menü Konfiguration..................29 Technische Daten....................30 Angaben zur Entsorgung...................31 Zubehör ...................... - Page 4 Diamond Shield IE Professional Seite 4 Bedienungsanleitung...
-
Page 5: Einleitung
Einleitung Der Diamond Shield IE Professional Zapper Das Wohlbefinden-Gerät mit Mikroströmen • sehr weiter Frequenzbereich von 0,5 Hz bis 2,5 MHz • sehr kleine Spannungen (0,1 V) bis hin zu hohen Spannungen (16 V) • Impuls-Entladung • Wobble-Funktion • Modulation der Ausgangsfrequenzen •... - Page 6 Ein Erdungskabel zusammen mit einem Steckdosenprüfer ist im Lieferumfang enthalten. Die gute Wirkung der Erdung (sogenannte negative Ionen) tritt nur ein, wenn die Steckdose richtig geerdet ist. Dies überprüfen Sie bitte unbedingt mit dem Steckdosenprüfer. Achtung Die Benutzung des Erdungssteckers (oder auch jedes anderen elektrischen Ge- rätes) an einer fehlerhaften Steckdose kann lebensgefährlich sein.
-
Page 7: Wichtige Hinweise
(das Abwischen mit einem feuchten Tuch ist zu- lässig). Benutzen Sie das Gerät ausschließlich gemäß der Betriebsanleitung. DermaVit GmbH & Co KG haftet nicht bei Fehlanwendung. Hinweis Falls Sie bei der Anwendung ein Prickeln oder Brennen auf der Haut verspüren, schalten Sie (mit der Pfeiltaste nach unten) die Strom-Intensität herunter. -
Page 8: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch 1. Das Gerät dient zur Steigerung des subjektiven Wohlbefindens von Men- schen, die für eine solche Vorgehensweise offen sind. 2. Es kann als EMS-Gerät verwendet werden. 3. Mit angeschlossenem Lautsprecher (siehe Zubehör) ist es zur akustischen Frequenzanwendung (Musiktherapie) anwendbar. 4. -
Page 9: Bezeichnung Der Bedienungselemente
Bezeichnung der Bedienungselemente Vorderseite 1. LED 4. START-Taste 7. Pfeil-Tasten 2. LCD- Anzeige 5. Ein- Aus-Schalter 8. EXIT-Taste 3. Numerisches Tastenfeld 6. Stummschalter 9. OK-Taste Seite 9 Diamond Shield IE Professional Bedienungsanleitung... - Page 10 Anschlussseite 1. Erdungsanschluss 2. Chipkarten- Einschub 3. Anschluss für Elektroden-Kabel Diamond Shield IE Professional Seite 10 Bedienungsanleitung...
- Page 11 Rückseite 1. Batteriefach Seite 11 Diamond Shield IE Professional Bedienungsanleitung...
-
Page 12: Inbetriebnahme
Inbetriebnahme Einlegen der Batterie 1. Öffnen Sie den Batteriefachdeckel auf der Rückseite des Gerätes 2. Setzen Sie die mitgelieferte Batterie ein. Beachten Sie dabei die Po- lungsangabe im Batteriefach (bei falsch eingelegter Batterie nimmt das Gerät keinen Schaden). Wir empfehlen, Alkali-Batterien oder wiederaufladbare Akkus zu verwenden. Anschließen der Kabel Das Anschluss-Doppelkabel für die Armband-Elektroden in die rechte Buchse (über der LED) anschließen, danach die Armbänder oder ggf. -
Page 13: Bedienung
Bedienung Einschalten: Kurzes Drücken auf den POWER-Button Ausschalten: POWER-Button für ca. 1 Sekunde drücken Automatische Ausschaltung: Zur Batterie-Schonung wird die automatische Ausschaltung ausgelöst, wenn kein Programm läuft und für 12 Minuten keine Aktion oder Schaltung erfolgt. Ladezustand der Batterie Wenn das Gerät eingeschaltet ist, blinkt die LED. Bei voller Batterie ist die Blinkfrequenz langsam, bei schwächerer Batterie schneller. -
Page 14: Navigieren In Den Menüs
Navigieren in den Menüs Die Navigation durch die Menüstruktur des Diamond Shield IE Professional ist einfach und für alle Funktionsbereiche identisch: Das jeweils ausgewählte Element ist links mit einem klei- nen schwarzen Rechteck markiert. Wenn die aktuelle Liste länger ist als im Display angezeigt werden kann, erscheint ein Rollbalken am rechten Rand. -
Page 15: Hauptmenü
Menü „Hauptmenü“ Einige Sekunden nach dem Einschalten des Gerätes wird das Hauptmenü angezeigt. Sie können mit den Pfeiltas- ten + und – nach unten und oben ein Untermenü aus- wählen und mit OK aktivieren. Aus dem aktivierten Unter- menü können Sie mit der EXIT-Taste in das Hauptmenü zurückkehren. -
Page 16: Menü Standard
Menü „Standard“ Unter dem Menüpunkt Standard finden Sie die vorinstal- lierten Sequenzen und Frequenzprogramme, mit denen der Diamond Shield IE Crystal Zapper ausgeliefert wird. Diese Programme können nicht geändert oder gelöscht werden. Die erste Ebene des Menüs zeigt die vorhandenen Sequenzen. Nach Drücken der OK-Taste werden zur ausgewählten Sequenz die dazugehörigen Frequenz- programme angezeigt. - Page 17 Kontaktkontrolle Bevor eine Sequenz oder ein Einzelprogramm ausgeführt wird, prüft das Gerät, ob der erforderliche elektrische Kontakt besteht. Falls der Kontakt nicht gut genug ist, gibt das Gerät alle 3 Sekunden einen Signalton ab. Durch Betätigen der OK- Taste kann das Frequenzprogramm trotzdem ausgeführt werden. Dies ist jedoch nur für Testzwecke sinnvoll.
-
Page 18: Menü Individuell
Menü „Individuell“ Dieses Menü dient als Arbeitsumgebung. Es erlaubt Ihnen, bis zu 20 Frequenz- programme zusammen zu stellen, um sie als Sequenz auf eine Master-Chipkarte zu speichern. Die im Menü gespeicherten Frequenzen bleiben erhalten, auch wenn das Gerät abgeschaltet oder die Batterie gewechselt wird. Die Programme können (einzeln) auch (per START-Taste) direkt ausgeführt werden. -
Page 19: Frequenzprogramm Definieren Bzw Ändern
Frequenzprogramm definieren bzw. ändern Dieses Menü erlaubt Ihnen, ein Frequenzprogramm neu zu definieren oder ein bestehendes zu ändern. Folgende Einträge stehen zur Verfügung: Name: der Name des Frequenzprogrammes, unter dem es im Menü Individuell oder ggf. auf einer Master-Chipkarte dargestellt wird. Die Eingabe des Namens ist im Kapitel Eingabe eines Namens, S. - Page 20 Wobble Zeit Zeit, in der ein kompletter Wobble-Zyklus erfolgt (Frequenz 1 → Frequenz 2 → Frequenz 1). Diese Eingabe steht nur zur Verfügung, wenn Wobbeln aktiviert ist. Die Eingabe erfolgt mit den Pfeiltasten Links und Rechts. Die Zeit muss zwischen 6 und 30 Sekunden liegen Konst-Strom: Konstantstrom-Regelung aktivieren Diese Eingabe steht nicht zur Verfügung, wenn Konst- Strom in der Konfiguration deaktiviert wurde.
- Page 21 Modul: Modulation aktivieren. Die Eingabe erfolgt mit den Pfeiltasten Links und Rechts. Mod.-Faktor: Modulationsfaktor zwischen 2 und 254. Die- se Eingabe steht nur zur Verfügung, wenn Modulation ak- tiviert ist. Das (Multiplikations-)Produkt aus Frequenz und Modulation darf 2 000 000 Hz nicht überschreiten.
- Page 22 Eingabe eines Namens Beim Speichern von individuellen Frequenzprogrammen oder Sequenzen für Master-Chipkarten kann ein Name eingegeben werden. Im Folgenden wird beschrieben, wel- che Möglichkeiten hier bestehen: Es sind 11 Buchstaben möglich. Das Gerät schlägt bereits einen Namen vor. Der vorge- gebene Name wird automatisch gelöscht, wenn der erste Buchstabe eines neuen Namens eingegeben wird.
-
Page 23: Arbeiten Mit Chipkarten
Arbeiten mit Chipkarten Übersicht Als Zubehör sind drei verschiedene Typen von Chipkarten erhältlich: • Vordefinierte Chipkarten enthalten fest eingespeicherte Sequenzen und Frequenzprogramme. Diese können abgespielt aber weder verändert noch in den individuellen Speicher kopiert werden. • Master-Chipkarten sind Chipkarten, die leer ausgeliefert werden und auf die Sie selbst definierte Frequenzprogramme aus dem individuellen Spei- cher als Sequenz speichern können. - Page 24 Falls Sie nur ein einzelnes Frequenzprogramm aus der Sequenz abspielen möchten, so drücken Sie nach Aus- wahl der entsprechenden Sequenz die OK-Taste, um in das Untermenü mit den enthaltenen Frequenz-Program- men zu kommen. Navigieren Sie mit den Pfeiltasten zum gewünschten Frequenzprogramm und betätigen Sie die START-Taste.
-
Page 25: Arbeiten Mit Einer Master Chipcard
Arbeiten mit einer Master-Chipkarte Kopieren aller Frequenzprogramme des Individuell-Speichers auf die Mas- ter-Chipkarte Die im Individuell-Speicher gespeicherten Frequenzprogramme können auf eine Master-Chipkarte kopiert werden. Dabei wird eine neue Sequenz auf der Master- Chipkarte angelegt und die Frequenzprogramme aus dem Individuell-Speicher werden in diese Sequenz gespeichert. - Page 26 Löschen vom Inhalt einer Master-Chipkarte Der gesamte Inhalt einer Master-Chipkarte kann wie folgt gelöscht werden: Stecken Sie eine Master-Chipkarte in das Gerät. Wählen Sie den Menüpunkt Chipkarte aus dem Hauptmenü aus und drücken Sie die OK-Taste. Es erscheint ein Untermenü, das den aktuellen Inhalt der Master Chipkarte anzeigt und die Menüpunkte Indiv→CC und Löschen.
- Page 27 Kopieren einer Sequenz von der Master-Chipkarte in den Individuell-Spei- cher Eine Sequenz, die auf einer Master-Chipkarte gespeichert ist, kann in den Indi- viduell-Speicher des Gerätes kopiert werden. Dabei werden alle Frequenzpro- gramme des Individuell-Speichers überschrieben. Die Frequenzprogramme dieser Sequenz können dann beliebig im Individuell- Speicher verändert und –...
- Page 28 Kopieren eines Frequenzprogrammes von der Master- oder Datenbank- Chipkarte in den individuellen Speicher Ein einzelnes Frequenzprogramm kann von einer Master- oder Datenbank-Chip- karte in den Individuell-Speicher kopiert werden. Dabei wird der Individuell-Spei- cher nicht überschrieben sondern das neue Frequenzprogramm wird hinzuge- fügt.
-
Page 29: Menü Konfiguration
Menü „Konfigurat.“ Dieses Menü dient zur Konfiguration des Gerätes. Die hier vorgenommenen Einstellungen bleiben auch nach dem Ausschalten oder Wechseln der Batterie erhalten. • Sprache: Auswählen von deutsch oder englisch. Die Auswahl erfolgt mit den Pfeiltasten Links und Rechts. • Kontrast: Einstellung des Kontrastes für die LCD-Anzeige Die Einstellung zwischen den Werten 3 (hell) und 20 (dunkel) erfolgt mit den Pfeiltasten Links und Rechts. -
Page 30: Technische Daten
Technische Daten Allgemein • Betriebstemperatur: +15°C bis +30°C • Zulässige Lagertemperatur: -20°C bis + 70°C • Stromversorgung: 9V Alkali (-Mangan) Blockbatterie oder vergleichbarer Akkumulator Anschlüsse • 3.5 mm Klinkenbuchse (Stereo) für Erdungsanschluss • 3.5 mm Klinkenbuchse (Stereo) für Signalausgänge (Elektroden) •... -
Page 31: Angaben Zur Entsorgung
öffentlichen Sammelstellen der Gemeinden oder überall dort, wo Batterien verkauft werden, zurückgeben. Gerne können Sie die von uns gelieferten Batterien auch an folgende Adresse zurücksenden (unfreie Sendungen werden nicht angenommen): DermaVit GmbH & Co. KG Unterer Anger 15/Rgb. 80331 München Deutschland... -
Page 32: Zubehör
Zubehör Im Lieferumfang enthalten: Doppelkabel zum Anschluss der Elektroden an den Zapper Zum Kabel gehören 2 Paar Druckknopf-Adap- ter. Mit den großen Druckknöpfen (10 mm) las- sen sich alle Elektroden anschließen mit Aus- nahme der Klebeelektroden. Für diese sind die kleinen Druckknöpfe (4 mm) geeignet. - Page 33 Optional: Stoff-Armband-Elektroden Die textilen Armbandelektroden sind in der Wei- te anpasspar und werden für den Gebrauch an- gefeuchtet. Hand-Elektroden Die Edelstahl-Handelektroden sind vielseitig einsetzbar und gut zu reinigen. Klebeelektroden Die Klebeelektroden gibt es in zwei Größen: 80 x 45 mm und 35 x 45 mm. Sie können am Kör- per für lokale Anwendung platziert werden.
-
Page 34: Konformitätserklärung
Hersteller / Manufacturer: Dermavit GmbH & Co. KG, Unterer Anger 15/Rgb., 80331 München, Germany Die Dermavit GmbH & Co. KG bescheinigt die Konformität des Produkts / Dermavit GmbH & Co. KG herewith declares conformity of the product Bezeichnung / Productname:... - Page 35 © Dezember 2013 DermaVit GmbH & Co. KG Alle Rechte vorbehalten Jede Art der Vervielfältigung nur mit Genehmigung der DermaVit GmbH & Co. KG DermaVit GmbH & Co. KG Unterer Anger 15/Rgb. 80331 München Deutschland Tel: +49 (0) 89-18 90 84 6-0...
- Page 37 Diamond Shield IE Professional Wellness Device Microcurrents - EMS Instruction Manual Firmware Version 2.1...
- Page 38 Diamond Shield IE Professional page 38 Instruction Manual...
- Page 39 Index Introduction......................41 Important Notices....................43 Intended Usage....................44 Feature Identification..................45 Bringing into Service...................48 Operation......................49 Menu Navigation....................50 • Main menu....................51 • Standard menu....................52 • Individual menu....................54 - Define or change a frequency program.............57 - Working with chipcards................59 - Working with a Master chipcard..............60 •...
- Page 40 Diamond Shield IE Professional page 40 Instruction Manual...
- Page 41 Introduction The Diamond Shield IE Professional Zapper The Wellness Device with Microcurrents • wide frequency range of 0.5 Hz to 2.5 MHz. • intensity range from small voltages (0.1 V) to high voltages (16 V) • Impulse discharge • Wobble functionality •...
- Page 42 An earthing cable and an enclosed power socket tester are included in the scope of supply. The good effect of the earthing (so called negative ions) occurs only if the power socket is properly earthed. Be sure to check this with the power socket tester.
- Page 43 Using of the device according to the operating instructions is essential. DermaVit GmbH & Co KG assumes no liability for misuse. Note In case of feeling a tingle or burning on your skin during the usage, please lo- wer the intensity (using the arrow down key).
- Page 44 Intended Usage 1. The device can be used to improve the subjective well-being of people who are open to such an approach. 2. It is applicable as EMS-device. 3. With a connected speaker it can serve for acoustic frequency application (mu- sic therapy).

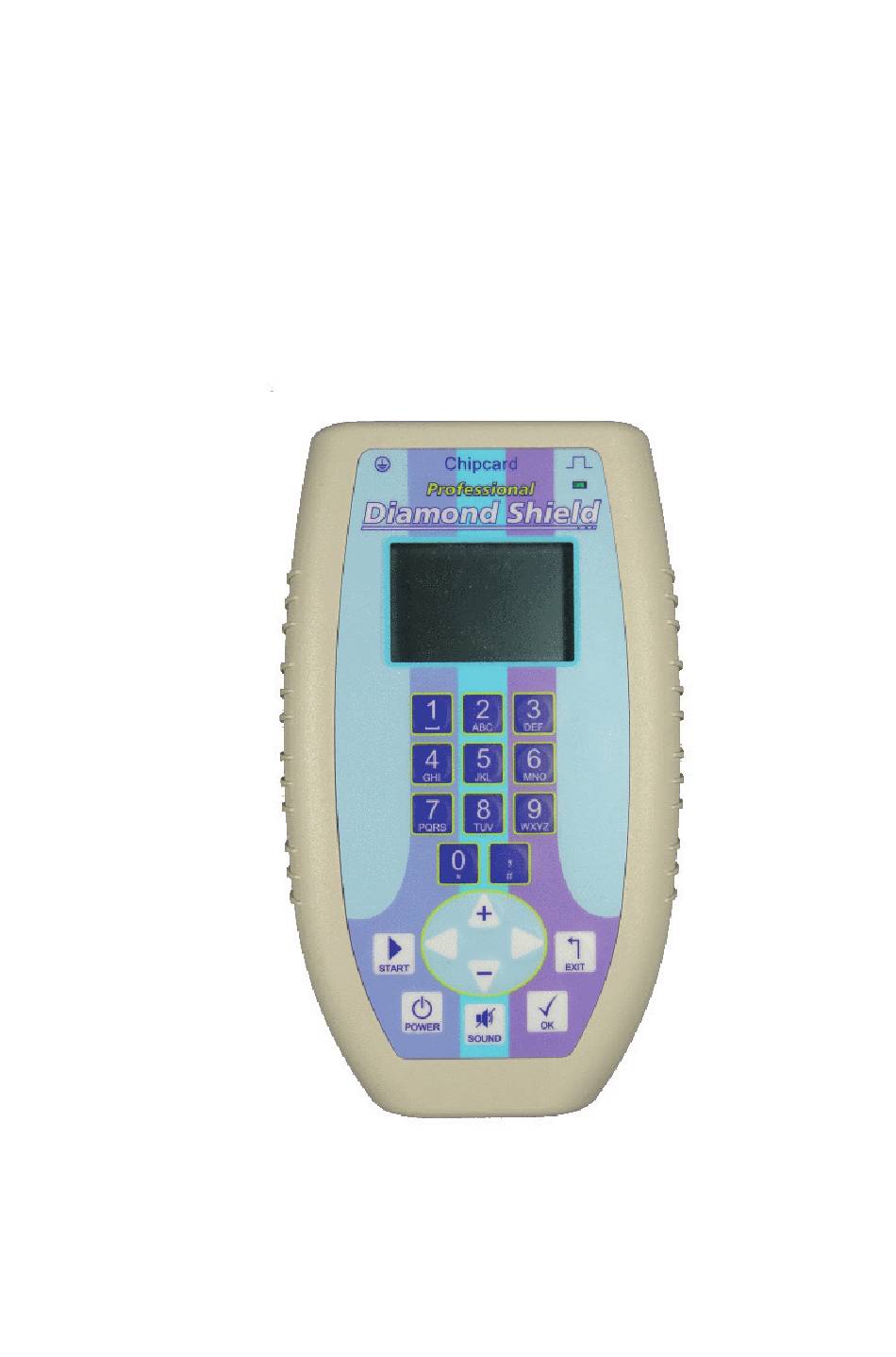

- Page 45 Feature Identification Front Side 1. LED 4. Arrow keys 7. Mute switch 2. LCD- Display 5. START button 8. EXIT button 3. Numeric keypad 6. On/Off switch 9. OK button page 45 Diamond Shield IE Professional Instruction Manual...
- Page 46 Connection Side 1. Grounding connection 2. Chipcard slot 3. Connection for electrodes (ie bracelets) Diamond Shield IE Professional page 46 Instruction Manual...
- Page 47 Back Side 1. Battery compartment page 47 Diamond Shield IE Professional Instruction Manual...
- Page 48 Bringing into service Insert the battery 1. Open the battery compartment cover on the back of the device. 2. Insert the supplied battery. Please keep in mind that the battery has to be inserted correctly. Meaning the plus has to go to plus and minus to minus.
- Page 49 Operation Switch On: by pressing briefly the POWER button Switch Off: by pressing the POWER button and holding it for about 1 second Automatic Switch Off: After 12 minutes without user or program activity the device switches off automatically to save battery power.
- Page 50 Menu Navigation Navigation through the menu structure of the Diamond Shield IE Professional is simple and identical for all functional areas: The currently selected item is marked with a small black rectangle at the left edge of the display. A scroll bar on the right edge appears, when the current list has more entries than can be displayed.
- Page 51 Main Menu Shortly after switching on the device, the Main menu will appear. Using the + and - button you can navigate to a menu item and activate the corresponding submenu by pressing the OK button. If you want to leave the subme- nus, you can always return to the Main menu by pressing the EXIT button.
- Page 52 Standard Menu Under the menu item Standard you will find the pre- installed frequency applications, with which the Diamond Shield IE Professional Zapper is supplied by default. Most of these applications consist of a sequence of seve- ral sub-programs. The first level of the menu shows the available sequences.
- Page 53 Contact control Before a sequence or a single program is executed, the device checks whether the required electrical contact is made. If the contact is not good enough, you will hear a beep every 3 seconds. By pressing the OK-button, the frequency program can be executed anyway.
- Page 54 Individual Menu This menu serves as a working environment. It allows you, to define and edit up to 20 frequency programs, in order to store them as a sequence on a Master chip- card. The stored frequencies are conserved even when the device is switched off or the battery is changed.
- Page 55 Define or change a frequency program This menu allows you to define a new frequency program or to edit an existing program. Following entries are available: Name: The name of the frequency program, which will be displayed in the menu Individual or on the Master-chip- card.
- Page 56 Wobble Time Duration of a complete wobble cycle (fre- quency 1 → frequency 2 → frequency 1). This input is only available if Wobble is enabled. The input is done with the arrow keys left and right. The time must be between 6 and 30 seconds.
- Page 57 Modul.: enables or disables modulation. The input is done with the arrow keys left and right. Mod.-factor: modulation factor between 2 and 254. This command is available only when modulation is enabled. The (multiplication) product of frequency and modulation factor must not exceed 2.500.000 Hz. E.g. at a frequen- cy of 100.000 Hz, a 25-fold modulation is just permissible, a frequency of 500.000 Hz may be modulated only up to 5-fold, a frequency of 9842 Hz can be modulated by 254,...
- Page 58 Name input When saving individual frequency programs or copying a sequence on a Master chipcard, a name can be entered. The following describes the possibilities: The name field offers space for 11 letters. The device already suggests a name. The existing name is automatically cleared when the first letter of a new name is entered.
- Page 59 Working with chipcards As accessory, three different types of chip cards are available: • Predefined chipcards contain permanently stored sequences and frequen- cy programs. These can be played but neither modified nor copied into the individual memory. • Master chipcards are delivered empty and can be programmed with user- defined sequences from the individual memory.
- Page 60 Working with a Master chipcard Copying all frequency programs from the individual memory to a Master chipcard The individual frequency programs, which are stored in the individual memory, can be copied to a Master Chip Card. On the Master Chip Card a new sequence will be created and all frequency programs from the individual memory will be stored in that sequence.
- Page 61 Deleting the content of a Master chipcard The entire contents of a Master chipcard can be deleted as follows: Insert a Master Chip Card into the device. Select the menu item Chipcard from the main menu and press the OK-button. A submenu will appear, displaying the current contents of the Master chipcard and the menu items Indiv→CC and Delete.
- Page 62 Copying a sequence from the Master chipcard to the individual memory A sequence, which is stored on a Master chipcard, can be copied to the individual memory. In this case, all frequency programs of the individual memory will be overwritten. The frequency programs of this sequence can then be changed in the individual memory and –...
- Page 63 Copying a frequency program from a Master- or a database chipcard to the individual memory A frequency program can be copied from a Master- or a database chipcard into the individual memory. Here, the individual memory is not overwritten, but the new frequency program is added.
- Page 64 Settings Menu This menu is used to configure the device. The settings made here are retained even after switching off the device or changing the battery. • Language: Select from English or German. The input is done with the arrow keys left and right. •...
-
Page 65: Technical Data
Technical Data General • Operating temperature: +15° C to +30° C • Permissible storage temperature: -20° C to + 70° C • Power supply: 9V alkaline (manganese) battery or a comparable rechar- geable battery. Connections • 3.5 mm socket (stereo) for grounding plug •... - Page 66 Diamond Shield IE Professional page 66 Instruction Manual...
- Page 67 You can bring them to the public collection places or wherever batteries are sold. You are welcome to return the battery to the following address (unfree postage will not be accepted): DermaVit GmbH & Co. KG Unterer Anger 15/Rgb. 80331 Munich Germany...
- Page 68 Accessories Included in the scope of delivery: Double cable to connect the electrodes to the Zapper Two pairs of adapters belong to the electrode cable. The big adapters (10mm) are compatible to all electrodes excepting the adhesive elec- trodes. These can be connected with the small adapters (4mm).
- Page 69 Optional: Textile Wristband Electrodes The wristband electrodes‘ width can be adjus- ted. The wristbands need to be moistened for use. Hand Electrodes, stainless steel The hand electrodes are versatile and easy to clean. Adhesive electrodes The adhesive electrodes are available in two si- zes, 80 x 45 mm and 35 x 45 mm.
-
Page 70: Declaration Of Conformity
Hersteller / Manufacturer: Dermavit GmbH & Co. KG, Unterer Anger 15/Rgb., 80331 München, Germany Die Dermavit GmbH & Co. KG bescheinigt die Konformität des Produkts / Dermavit GmbH & Co. KG herewith declares conformity of the product Bezeichnung / Productname:... - Page 71 © September 2013 DermaVit GmbH & Co. KG All rights reserved Any kind of reproduction only with approval of DermaVit GmbH & Co. KG DermaVit GmbH & Co. KG Unterer Anger 15/Rgb. 80331 München Germany Tel: +49 (0) 89-18 90 84 6-0...
