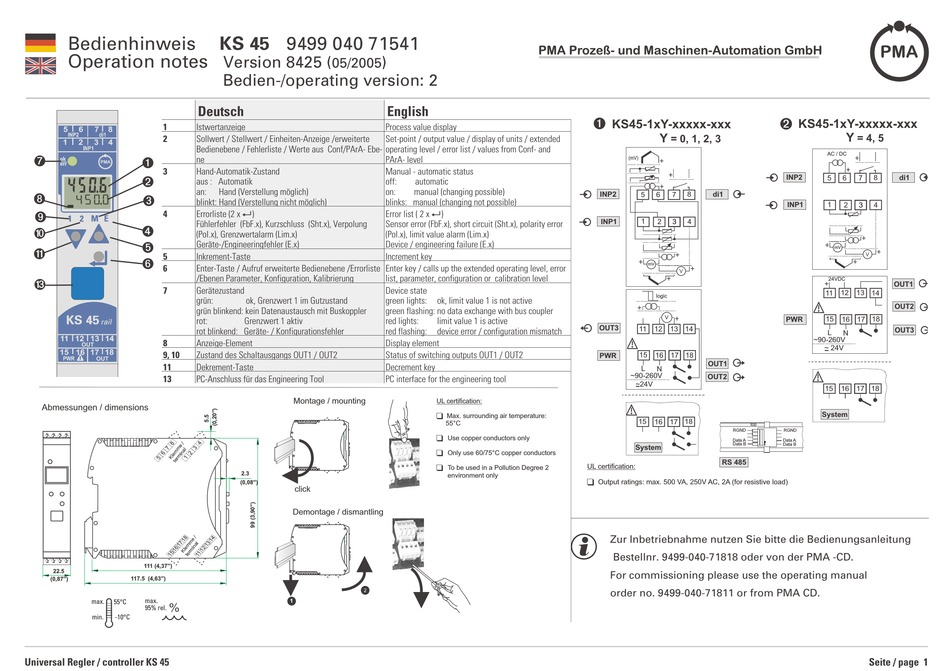

West Control Solutions KS 45 Operation Notes

Bedienhinweis
Operation notes
Deutsch
1 Istwertanzeige
2 Sollwert / Stellwert / Einheiten-Anzeige /erweiterte
Bedienebene / Fehlerliste / Werte aus Conf/PArA- Ebe-
ne
3 Hand-Automatik-Zustand
aus : Automatik
an:
blinkt: Hand (Verstellung nicht möglich)
4 Errorliste (2 x ô )
Fühlerfehler (FbF.x), Kurzschluss (Sht.x), Verpolung
(Pol.x), Grenzwertalarm (Lim.x)
Geräte-/Engineeringfehler (E.x)
5 Inkrement-Taste
6 Enter-Taste / Aufruf erweiterte Bedienebene /Errorliste
/Ebenen Parameter, Konfiguration, Kalibrierung
7 Gerätezustand
grün:
grün blinkend: kein Datenaustausch mit Buskoppler
rot:
rot blinkend: Geräte- / Konfigurationsfehler
8 Anzeige-Element
9, 10 Zustand des Schaltausgangs OUT1 / OUT2
11 Dekrement-Taste
13 PC-Anschluss für das Engineering Tool
Abmessungen / dimensions
111 (4,37")
22.5
(0,87") 117.5 (4,63")
max.
max. 55°C
95% rel. %
min. -10°C
Universal Regler / controller KS 45
KS 45 9499 040 71541
Version 8425 ( )
05/2005
Bedien-/operating version: 2
English
Process value display
Set-point / output value / display of units / extended
operating level / error list / values from Conf- and
PArA- level
Manual - automatic status
off:
Hand (Verstellung möglich) on:
blinks: manual (changing not possible)
Error list ( 2 x ô )
Sensor error (FbF.x), short circuit (Sht.x), polarity error
(Pol.x), limit value alarm (Lim.x)
Device / engineering failure (E.x)
Increment key
Enter key / calls up the extended operating level, error
list, parameter, configuration or calibration level
Device state
ok, Grenzwert 1 im Gutzustand green lights:
green flashing: no data exchange with bus coupler
Grenzwert 1 aktiv red lights:
red flashing:
Display element
Status of switching outputs OUT1 / OUT2
Decrement key
PC interface for the engineering tool
Montage / mounting
2.3
(0,08")
click
Demontage / dismantling
1
automatic
manual (changing possible)
ok, limit value 1 is not active
limit value 1 is active
device error / configuration mismatch
UL certification:
q Max. surrounding air temperature:
55°C
q Use copper conductors only
q Only use 60/75°C copper conductors
UL certification:
q To be used in a Pollution Degree 2
environment only
q
g
1
KS45-1xY-xxxxx-xxx
Y
= 0, 1, 2, 3
(mV)
INP2
5 6 7 8 di1
INP1 1 2 3 3 4
mV
V
logic
V
OUT3
11 12 13 14
15 17 18
PWR 16
OUT1
L N
~90-260V
OUT2
~24V
15 16 17 18
top
RGND
Data A
Data B
System
RS 485
Output ratings: max. 500 VA, 250V AC, 2A (for resistive load)
Zur Inbetriebnahme nutzen Sie bitte die Bedienungsanleitung
Bestellnr. 9499-040-71818 oder von der PMA -CD.
For commissioning please use the operating manual
order no. 9499-040-71811 or from PMA CD.
2 KS45-1xY-xxxxx-xxx
Y
= 4, 5
AC / DC
INP2 5 6 7 8 di1
INP1 1 2 3 3 4
mV
V
24VDC
OUT1
11 12 13 14
OUT2
15 17 18
PWR 16
OUT3
L N
~90-260V
~ 24V
15 16 17 18
System
RGND
Data A
Data B
Seite / page 1
