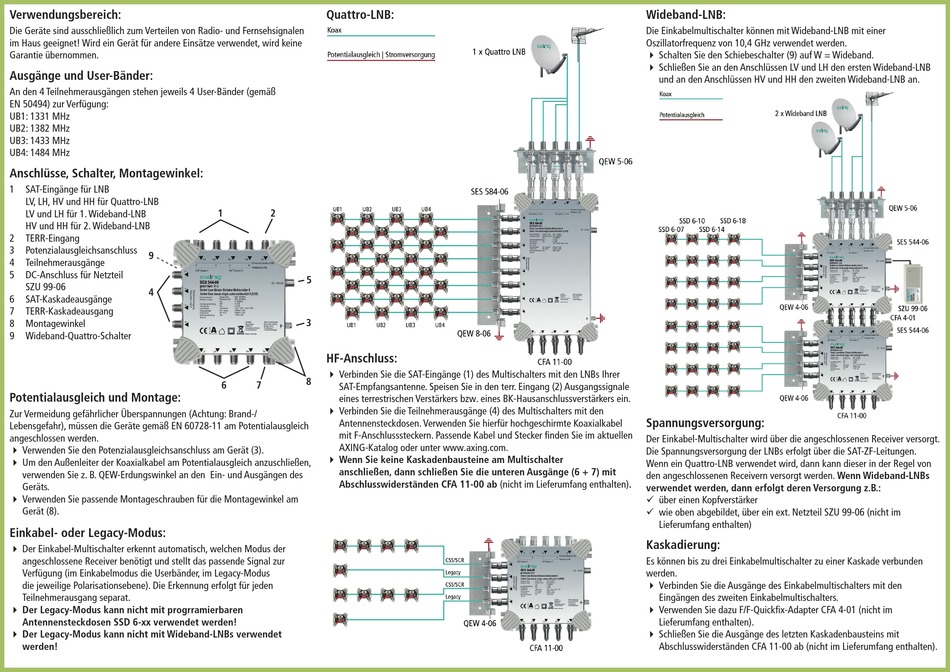

axing premium-line Series Operation Instructions page 2

Verwendungsbereich:
Die Geräte sind ausschließlich zum Verteilen von Radio- und Fernsehsignalen
im Haus geeignet! Wird ein Gerät für andere Einsätze verwendet, wird keine
Garantie übernommen.
Ausgänge und User-Bänder:
An den 4 Teilnehmerausgängen stehen jeweils 4 User-Bänder (gemäß
EN 50494) zur Verfügung:
UB1: 1331 MHz
UB2: 1382 MHz
UB3: 1433 MHz
UB4: 1484 MHz
Anschlüsse, Schalter, Montagewinkel:
1 SAT-Eingänge für LNB
LV, LH, HV und HH für Quattro-LNB
LV und LH für 1. Wideband-LNB
HV und HH für 2. Wideband-LNB
2 TERR-Eingang
3 Potenzialausgleichsanschluss
9
4 Teilnehmerausgänge
5 DC-Anschluss für Netzteil
SZU 99-06
4
6 SAT-Kaskadeausgänge
7 TERR-Kaskadeausgang
8 Montagewinkel
9 Wideband-Quattro-Schalter
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/
Lebensgefahr), müssen die Geräte gemäß EN 60728-11 am Potentialausgleich
angeschlossen werden.
 Verwenden Sie den Potenzialausgleichsanschluss am Gerät (3).
 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. QEW-Erdungswinkel an den Ein- und Ausgängen des
Geräts.
 Verwenden Sie passende Montageschrauben für die Montagewinkel am
Gerät (8).
Einkabel- oder Legacy-Modus:
 Der Einkabel-Multischalter erkennt automatisch, welchen Modus der
angeschlossene Receiver benötigt und stellt das passende Signal zur
Verfügung (im Einkabelmodus die Userbänder, im Legacy-Modus
die jeweilige Polarisationsebene). Die Erkennung erfolgt für jeden
Teilnehmerausgang separat.
 Der Legacy-Modus kann nicht mit progrramierbaren
Antennensteckdosen SSD 6-xx verwendet werden!
 Der Legacy-Modus kann nicht mit Wideband-LNBs verwendet
werden!
Quattro-LNB:
1 2
5
3
HF-Anschluss:
 Verbinden Sie die SAT-Eingänge (1) des Multischalters mit den LNBs Ihrer
8
6 7
SAT-Empfangsantenne. Speisen Sie in den terr. Eingang (2) Ausgangssignale
eines terrestrischen Verstärkers bzw. eines BK-Hausanschlussverstärkers ein.
 Verbinden Sie die Teilnehmerausgänge (4) des Multischalters mit den
Antennensteckdosen. Verwenden Sie hierfür hochgeschirmte Koaxialkabel
mit F-Anschlusssteckern. Passende Kabel und Stecker finden Sie im aktuellen
AXING-Katalog oder unter www.axing.com.
 Wenn Sie keine Kaskadenbausteine am Multischalter
anschließen, dann schließen Sie die unteren Ausgänge (6 + 7) mit
Abschlusswiderständen CFA 11-00 ab (nicht im Lieferumfang enthalten).
Wideband-LNB:
Die Einkabelmultischalter können mit Wideband-LNB mit einer
Oszillatorfrequenz von 10,4 GHz verwendet werden.
 Schalten Sie den Schiebeschalter (9) auf W = Wideband.
 Schließen Sie an den Anschlüssen LV und LH den ersten Wideband-LNB
und an den Anschlüssen HV und HH den zweiten Wideband-LNB an.
Spannungsversorgung:
Der Einkabel-Multischalter wird über die angeschlossenen Receiver versorgt.
Die Spannungsversorgung der LNBs erfolgt über die SAT-ZF-Leitungen.
Wenn ein Quattro-LNB verwendet wird, dann kann dieser in der Regel von
den angeschlossenen Receivern versorgt werden. Wenn Wideband-LNBs
verwendet werden, dann erfolgt deren Versorgung z.B.:
9 über einen Kopfverstärker
9 wie oben abgebildet, über ein ext. Netzteil SZU 99-06 (nicht im
Lieferumfang enthalten)
Kaskadierung:
Es können bis zu drei Einkabelmultischalter zu einer Kaskade verbunden
werden.
 Verbinden Sie die Ausgänge des Einkabelmultischalters mit den
Eingängen des zweiten Einkabelmultischalters.
 Verwenden Sie dazu F/F-Quickfix-Adapter CFA 4-01 (nicht im
Lieferumfang enthalten).
 Schließen Sie die Ausgänge des letzten Kaskadenbausteins mit
Abschlusswiderständen CFA 11-00 ab (nicht im Lieferumfang enthalten).
