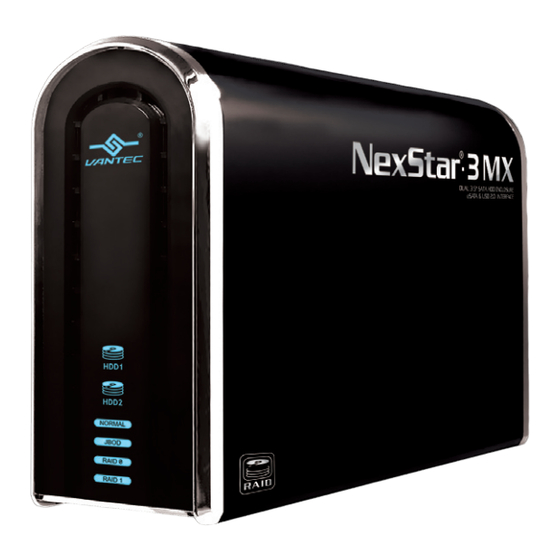

Vantec NexStar-3 MX User Manual

Hide thumbs Also See for NexStar-3 MX:
Table of Contents

Advertisement

Quick Links

堆疊式3.5吋SATA硬碟外接盒
JBOD RAI D

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NexStar-3 MX and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Vantec NexStar-3 MX

Summary of Contents for Vantec NexStar-3 MX

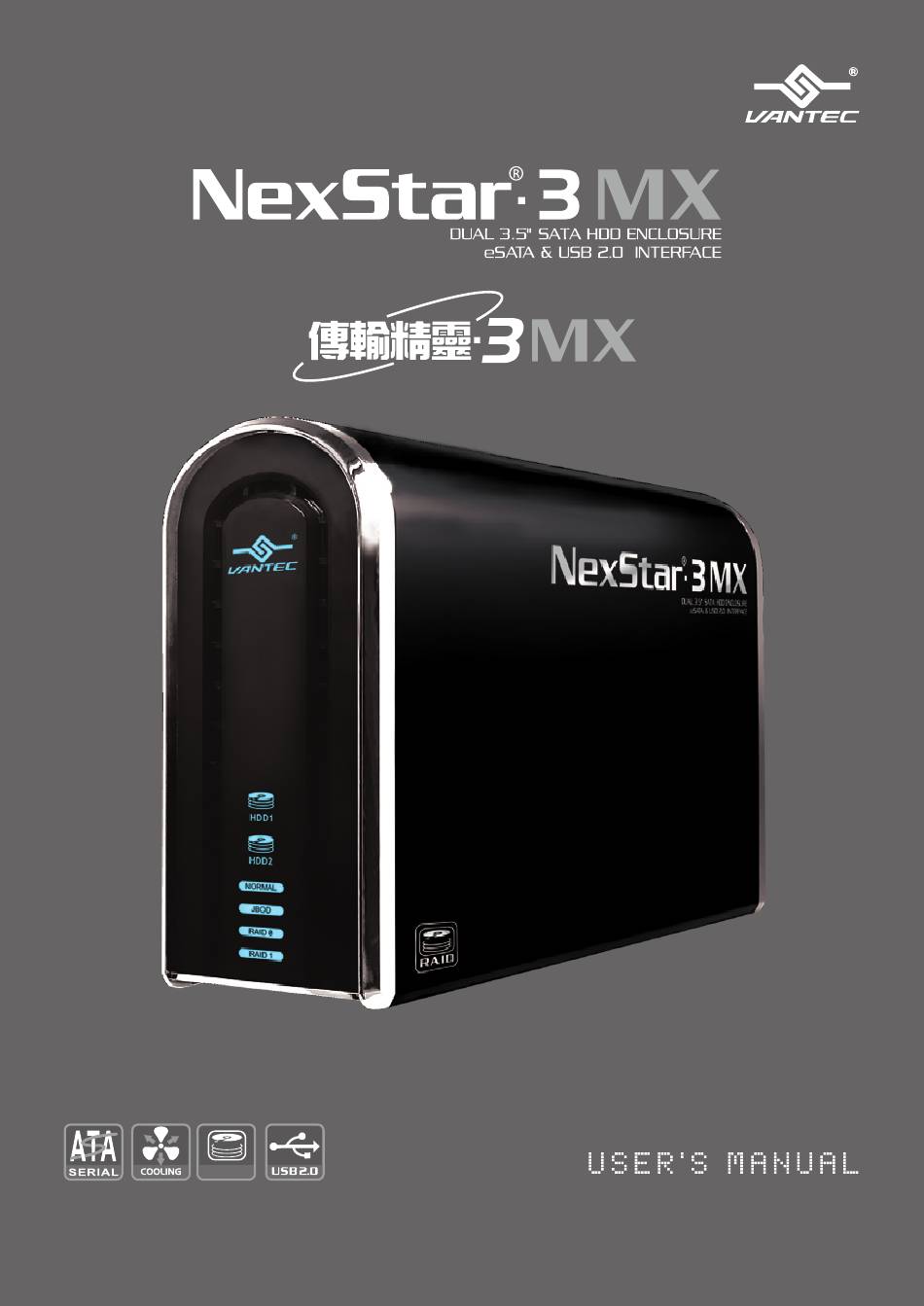

  • Page 1 堆疊式3.5吋SATA硬碟外接盒 JBOD RAI D...

  • Page 2: Package Content

    Package Content： ® NexStar 3 MX – Dual 3.5” SATA HDD ENCLOSURE ® NexStar 3 MX Dual Bay HDD Enclosure USB Cable eSATA Cable SATA to eSATA Bracket Power Adapter User’s Manual Installation Screws Arcsoft Totalmedia Backup™ Software Arcsoft Totalmedia Backup™...

  • Page 3: Table Of Contents

    Table of Contents： 1. Introduction ....................... 03 2. Specifications/Features ................04 3. System Requirements ..................05 4. Parts Layout .......................06 5. Installation ........................07 6. Warranty ........................18 7. Contact ..........................18 Table of Contents...
  • Page 4 目錄: 1. 產品敘述 ........................20 2. 產品規格/產品特色 ..................21 3. 系統需求 ........................22 4. 裝置介面 ........................23 5. 安裝步驟 ........................24 6. 問與答 ........................35 7. 授權. 保證書 ......................38 8. 聯絡方式 ........................38 目錄...

  • Page 5: Introduction

    1. Introduction： The Vantec Dual Bay External HDD Enclosure is a quick and simple way to expand storage capacity to your computer. It comes without the hassle of diving inside the PC and messing with all those wires, cables and connections.

  • Page 6: Specifications/Features

    2. Features/Specifications： ® NexStar 3 MX – Dual 3.5” SATA HDD ENCLOSURE Features: • Supports Dual SATA I/II Hard Drives Up to 4.0 TB of Storage • USB 2.0 External Interface Allows You to Transfer Data Up to 480 Mbps •...

  • Page 7: System Requirements

    3. System Requirements: Intel Pentium II 266 MHz-compatible Mac G3 processor & greater Mac OS 9.x & greater Microsoft Windows 2000/2003/XP/Vista. 1. 64MB RAM or higher 1. 64MB RAM or higher 2. USB-equipped system with available 2. USB-equipped system with available USB port USB port 3.

  • Page 8: Parts Layout

    4. Parts Layout: ® NexStar 3 MX – Dual 3.5” SATA HDD ENCLOSURE HDD 1 Light HDD 2 Light NORMAL Light JBOD Light RAID 0 Light RAID 1 Light Aluminum Housing Reset Power Switch eSATA Port USB Port Power Connection SATA Port Parts Layout...

  • Page 9: Installation

    5. Installation: 5.1 The installation of HDD : ® NexStar 3 MX – Dual 3.5” SATA HDD ENCLOSURE 1. Open NexStar 3 MX as shown in the picture. ( Figure 5-A ) ( Figure 5-A ) 2. Place the hard drive in the NexStar 3 MX carefully.
  • Page 10 4. Install the second hard drive into the other SATA connector and tighten screws on both sides. ( Figure 5-D ) ( Figure 5-D ) 5. Push the drive caddy back into the aluminum housing. ( Figure 5-E ) ( Figure 5-E ) 6.
  • Page 11 5.2 The introduction of each MODE： Setting Individual Mode: 1. Adjust the switches as shown in Figure A. Turn on the power and press the "adjusting key" button. When the "Normal" on the front panel is lit, Individual Mode is active and complete.
  • Page 12 Setting JBOD Mode： 1. Adjust the switches as shown in Figure C. Turn on the power and press the "adjusting key" button. When the "JBOD" on the front panel is lit, JBOD Mode is active and complete. ( Figure C ) Adjusting key ( Figure C ) 2.
  • Page 13 Setting RAID 0 Mode： Adjust the switches as shown in Figure E. Turn on the power and press the "adjusting key" button. When the "Raid 0" on the front panel is lit, Raid 0 Mode is active and complete. ( Figure E ) Adjusting key ( Figure E ) Raid 0 Mode:...
  • Page 14 Setting RAID 1 Mode： 1.Adjust the switches as shown in Figure G. Turn on the power and press the "adjusting key" button. When the "Raid 1" on the front panel is lit, Raid 1 Mode is active and complete. ( Figure G ) 2.
  • Page 15 RAID 1 Mode In RAID 1 Mode, data is mirrored on both hard Drive A Drive A Drive A Drive A drives which provide data redundancy. This means that if data is created and stored on the 250GB 250GB 250GB 750GB device, data will be written on both hard drives which ensure that if one hard drive fails, your...
  • Page 16 5.3 Initialize & Format : 1. Right-click on “My Computer” icon and select “Manage”. 2. Select “Disk Management” and your hard drives will be shown as "Unallocated". ( Individual Mode ) ( JBOD Mode ) Installation...
  • Page 17 ( RAID 1 Mode ) ( RAID 0 Mode ) NOTE : For new hard drives you will need to initialize and partition your hard drive before it will appear in Windows Explorer or on your Mac desktop. The data will be deleted when you are done, Please back up your data before this.
  • Page 18 3. Right-click the red boxed area and selects “Initialize Disk”. ( Figure G ) ( Figure G ) 4. Press “OK” button to initialize hard drive. ( Figure H ) ( Figure H ) 5. Right-click the “Unallocated” block and select “New Partition”.
  • Page 19 6. The “New Partition Wizard” will appear. Please follow the instruction of the wizard to complete the partition. ( Figure J ) 7. Specify the size of the partition in the Partition size in MB box, and then click Next. ( Figure K ) ( Figure L ) ( Figure K )

  • Page 20: Warranty

    7. Contact : 2F, No588, Tanmei St., Neihu District, Taipei 114, Taiwan(R.O.C) Tel: 886.2.87923987 Fax: 886.2.87920373 E-Mail: cs@vantectw.com Website: www.vantec.com.tw Copyright © 2009 Vantec Thermal Technologies. All Right Reserved. All Registered Trademarks Belong To Their Respective Companies. Warranty /Contact...
  • Page 21 產品內附： 傳輸精靈3 MX-堆疊式3.5吋SATA 硬碟外接盒 傳輸精靈3–堆疊式3.5吋SATA硬碟外接盒 USB傳輸線 eSATA傳輸線 SATA to eSATA擋板 電源供應器 使用手冊 螺絲包 Arcsoft Totalmedia Backup™ 備份軟體 Arcsoft Totalmedia Backup™ Software 註冊商標 MS-DOS,Windows,Windows98/ME/2000/XP/VISTA是Microsoft Corporation的註冊商標 Macintosh及MAC是Apple Computer的註冊商標 以上所示各品牌及名稱之所有權,分別由以上公司所擁有...

  • Page 22: 產品敘述

    1. 產品敘述： 因應大容量需求與硬碟全面升級趨勢，凡 達克科技推出全新傳輸精靈3-堆疊式3.5吋 SATA 硬碟外接盒。針對儲存容量的應用， 讓你更簡單方便使用。傳輸精靈3-堆疊式 3.5吋 SATA 硬碟外接盒能同時置入兩顆 SATAI/II硬碟，可透過JBOD 的技術將兩 顆硬碟容量合而為一，簡易方便地擴充您 的硬碟儲存容量，最高可將硬碟空間支援 至4TB；簡易設定磁碟陣列(RAID)功能， 讓您輕鬆使用無負擔；使用全鋁合金機體， 散熱效能強，高質感鏡面拋光處理，建立 時尚極簡風格更勝別家。獨特整體散熱系 統搭配前方散熱孔與後方風扇，使您的硬 NST-360MX-SR 碟保持最佳工作環境。傳輸精靈3-堆疊式 3.5 吋SATA 硬碟外接盒是一款安裝便利 、 散熱性能優，最佳的堆疊式3.5 吋SATA 硬碟外接盒，其先進高效能的設計，將以 超乎想像優異性能展現在你眼前！ 產品敘述...

  • Page 23: 產品規格/產品特色

    2. 產品特色/產品規格： 傳輸精靈3 MX-堆疊式3.5吋SATA硬碟外接盒 產品特色： ˙ 輕易安裝兩顆SATAI/II 硬碟並支援最高可達4.0TB。 ˙ USB 2.0 外部傳輸介面，傳輸速度最高可達480Mbps。 ˙ eSATA 外部傳輸介面，傳輸速度最高可達3Gbps。 ˙ 特別設計前端散熱孔及尾部風扇增加氣流循環及降溫。 ˙ 簡約鋁製外殼設計散熱效果極佳。 ˙ 具備individual、JBOD、RAID 0、RAID 1 模式。 ˙ 易插拔，好連結，無須驅動程式。 ˙ Arcsoft Totalmedia Backup™ -輕鬆儲存照片、音樂、影片及資料。 產品規格： 型號： NST-360MX-SR 硬碟裝置： 3.5＂SATA I/II Hard Drive (2) 內部介面：...

  • Page 24: 系統需求

    3. 系統需求： Mac G3 processor & greater Intel Pentium II 266 MHz-compatible Microsoft Windows 2000/2003/XP Mac OS 9.x & greater. /Vista. 1. 硬體配備支援USB介面及e SATA介 1. 硬體配備支援USB介面及e SATA介 面與SATA介面。 面與SATA介面。 2. USB 2.0傳輸速度，系統須支援 2. USB 2.0傳輸速度，系統須支援 USB 2.0規格。 USB 2.0規格。 3. eSATA傳輸使用，請確認硬體需支 3.

  • Page 25: 裝置介面

    4. 裝置介面： 傳輸精靈3 MX-堆疊式3.5 吋SATA 硬碟外接盒 硬碟1 指示燈 硬碟2 指示燈 標準模式 指示燈 JBOD 模式 指示燈 RAID 0 模式 指示燈 RAID 1 模式 指示燈 鋁合金外殼 風扇 重置鍵 電源開關 eSATA 連接埠 USB 2.0 連接埠 SATA 電源接孔 連接埠 裝置介面...

  • Page 26: 安裝步驟

    5. 安裝步驟： 5.1 硬碟安裝： 傳輸精靈3-堆疊式3.5 吋SATA 硬碟外接盒 1. 將傳輸精靈3 MX打開，如圖，把外盒抽開 (圖-A) (圖-A) 2. 把硬碟置入傳輸精靈3 MX機座 (圖-B) (圖-B) 3. 把硬碟推置SATA槽插入，並鎖上二側螺絲 (圖-C) (圖-C) 硬碟安裝...
  • Page 27 4. 將另一側的硬碟放入，如步驟3把硬碟推 入，並鎖上二側螺絲 (圖-D) (圖-D) 5. 將機座接回外盒 (圖-E) (圖-E) 6. 將外盒後面三顆螺絲鎖上 (圖-F) (圖-F) 硬碟安裝...
  • Page 28 5.2 各模式介紹及說明： Individual Mode : 設定方式： 1. 將開關調整至上下，調整好後，在電源開啟 的情況下按後方的重置鍵，當面板NORMAL Mode燈號亮起完成Individual的調整 ( 圖 A ) 調整鈕 ( 圖 A ) 2. 參考5.3格式化 ( 圖 B ) Drive A Drive B Drive A Drive B NST-360MX NST-360MX Port 0 Port 1 Port 0 Port 1 Volume A Volume B...

  • Page 29: Jbod Mode

    JBOD Mode： 設定方式： 1. 將開關調整至上上，調整好後在電源開啟的 情況下按後方的重置鍵，當面板JBOD Mode 燈號亮起完成JBOD Mode的調整。 ( 圖 C ) 調整鈕 ( 圖 C ) 2. 參考5.3格式化 ( 圖 D ) Drive A Drive B Drive A Drive B 250GB 250GB 250GB 750GB NST-360MX NST-360MX Port 0 Port 1 Port 0 Port 1...
  • Page 30 RAID 0 Mode： 設定方式： 1.將開關調整至下上，調整好後在電源開啟的 情況下按後方的重置鍵，當面板RAID 0燈 號亮起完成RAID 0的調整。 ( 圖 E ) 調整鈕 RAID 0模式： 平行儲存，RAID 0提出以磁碟機陣列平行儲存 Drive A Drive B Drive A Drive B 資料的概念，它使用數顆硬碟平行儲存一份資 料的不同部份，一般的作法是將待儲存的資料 250GB 250GB 250GB 750GB 以特定長度的區塊為單位加以分割，第一塊存 放在陣列的第一顆磁碟機，第二塊存放在陣列 的第二顆磁碟機，餘依此類推，區塊的長度單 NST-360MX NST-360MX 位可能是一個磁區、磁串(cluster)、磁軌、甚 至一整個磁柱(cylinder)。 Port 0 Port 1 Port 0 Port 1...
  • Page 31 RAID 1 Mode： 設定方式： 1. 將開關調整至下下，調整好後在電源開啟的 情況下按後方的重置鍵，當面板RAID 1燈號 亮起完成RAID 1的調整。 ( 圖 G ) 等待重整時間： 2. 當第一次使用時，請將二顆硬碟格式化。 調整好RAID 1，使用USB或eSATA連接電 腦，等待重整時間，重整時間100G約一小 時，重整時HDD2的燈會為閃爍，等待重整完 調整鈕 成HDD2的燈會恆亮。 重整時間約每小時100GB，當硬碟重整時， HDD1/HDD2的燈會閃爍。當HDD1/HDD2的 燈恆亮，並停止閃爍代表硬碟重整程序已完成。 ( 圖 G ) 注意 : 1. 使用RAID 1建議使用二顆同廠牌同容量的硬碟 2. 第一次使用的預設值，是把第一顆的資料備份 至第二顆 (USB/SATA後方為第一顆) 3. 如果第一次已設定並重整完成，下次更換新的 硬碟，接上電腦後會自動重整，並自動會把資...
  • Page 32 RAID 1模式： 磁碟機鏡射(RAID 1)提出磁碟機鏡射(disk mirror) 概念以保障資料，原始的提案是採用兩顆容量 Drive A Drive A Drive A Drive A 相同的磁碟機儲存同一份資料，增加另一顆硬 250GB 250GB 250GB 750GB 碟儲存相同的資料可保障其中一顆硬碟故障造 成資料漏失的風險，Windows NT 則允許使用 者以相同容量的硬碟分割建立磁碟機鏡射，不 須受限於整顆硬碟容量的大小，如此可提高不 NST-360MX-SR NST-360MX-SR 同容量的硬碟在使用上的彈性，例如，用戶可 Port 0 Port 1 購買較大容量的硬碟，將其中的某個分割作為 Port 0 Port 1 某顆硬碟的鏡射，另一個分割挪做它用。這種 磁碟陣列是將單一磁碟作「鏡射」(Mirror)的動 作，也就是資料寫入時將相同的資料同時丟進 Raid 1 Raid 1 兩顆硬碟，確保所有的資料都隨時存在另一個...
  • Page 33 5.3 初始化&格式化： 1. 在桌面上以滑鼠左鍵單擊「我的電腦」，再按 滑鼠右鍵，在選單上選擇「管理」 2. 點管理後，會出現「電腦管理視窗」，請選擇 圖中左方的「磁碟管理」；依您選的模式，應 如下列圖示 ( Individual Mode ) ( JBOD Mode ) 初始化&格式化...
  • Page 34 ( RAID 1 Mode ) ( RAID 0 Mode ) 注意 : 只要您使用新的硬碟，或第一次使用各模式，您 都必須將硬碟格式化才可以使用，此動作會讓 硬碟內資料消失，如有重要資料請先備份。 初始化&格式化...
  • Page 35 3. 在有禁止圖示的格內點選滑鼠右鍵並點擊初 始化精靈 (圖G) (圖G) 4. 出現初始化精靈的視窗，依指示至完成 (圖H) (圖H) 5. 初始化後禁止圖示消失，可以看到外接式磁碟 機在「磁碟機1」的狀況為「未配置」，點它 變成斜線框後，按右鍵選「新增磁碟分割」 (圖I) (圖I) 初始化&格式化...
  • Page 36 6. 出現「新增磁碟分割精靈」，直接按『下一 步』，請選擇「主要磁碟分割」，再按『下 一步』 (圖J) (圖J) 7. 依序出現「選擇您所要分割磁區的大小」、 「指定磁碟代號」，直接按『下一步』 (圖K) (圖L) (圖K) (圖L) 8. 在「磁碟分割格式化」下 請選擇用「NTFS」 的檔案格式來格式化，在「執行快速格式化」 上『打勾』，完成設定後按『下一步』 (圖M) (圖M) 9. 再按下『完成』，接下來只要等磁碟完成格 式化後，就可以在「我的電腦」中看到剛剛 分割好的外接硬碟 (圖N) (圖N) 初始化&格式化...

  • Page 37: 問與答

    6. 問與答： 傳輸精靈3 MX-堆疊式3.5吋SATA硬碟外接盒 1. 我的電腦無法辨識傳輸精靈，而且無法分 A：您可能是使用全新尚未格式化的硬碟，或 辨硬碟代號？ 者您的硬碟磁區已經遭受損害或者是格式化， 錯誤請參照本說明書5.3＂ .建立新硬碟分割與 格式化新硬碟＂的資訊，可以重新建立您的硬 碟分割或者格式化。 2. 我的電腦有時無法辨識傳輸精靈，而且會 A：請先確認USB線連接是否沒有損壞，或者 出現錯誤訊息？ 是您的主機板與PCI卡安裝是否確實，最後請 再確認電腦與傳輸精靈-3 MX之間的連接沒有 問題。 3. 為什麼在硬碟裡的資料會損壞？ A：連結硬碟到傳輸精靈-3 MX就如同連結硬 碟到電腦裡面的道理是一樣的，傳輸精靈-3 MX自己本身不會損壞您的資料。假設您的資 料有損壞，造成的原因可能是傳輸精靈-3 MX 在移除的同時，資料還繼續讀寫入硬碟裡。 注意 : 千萬不要在移除傳輸精靈-3 MX的同時將資料 寫入硬碟裡！ 這樣會造成硬碟的損壞。在移 除前請確認所有應用程式都已跑完，而所有 在使用的檔案也已關閉。 4. 為何我的電腦無法顯示我硬碟所有的容量 A：請確認您的主機板是否有支援大容量的驅...
  • Page 38 為何我不能複製超過4GB的檔案到我的傳 A：您可能將硬碟格式化為FAT32的檔案系統 輸精靈上？ ，FAT32最大的檔案限制為4GB，NTFS系統 則沒有檔案大小限制。 甚麼是JBOD？ A：JBOD“just a bunch of disks＂字面上的 意思為“將硬碟綑綁在一起＂將多顆硬碟透過 JBOD技術合併成一顆容量更大的硬碟。 為何使用eSATA電腦會無法找到硬碟? A：eSATA的使用上電腦本身必須支援eSATA USB則沒這個問題? 熱插拔，例如Intel晶片組為南橋ICH10-R。 為何我的電腦有支援eSATA熱插拔還是 A：一般在主機板上的BIOS都要打開ACHI或依 無法即插即用? 照該機板的設定由於各家主機設定皆不太一樣 ，請詢問主機板廠商，或電腦提供商，洽詢設 定和安裝方式。 為何我的電腦使用eSATA無法找到2顆硬 A：由於SATA硬碟不同已往的IDE式硬碟，一次 碟? USB則沒這個問題? 只能使用一個SATA硬碟，如要完整的使用傳輸 精靈-3 MX，您的電腦或外接卡，必須要有支援 SATA PORT Multiplier(PM功能)，購買前您可以 先詢問主機板廠商，或電腦提供商，及外接卡商 是否有支援。 為何調整好另一種模式後，模式還是維持 A：所有模式調整好，您都必須再按重置鈕來重 原模式? 置，否則還是維持原來的模式。 作業系統是WINDOW XP，使用JBOD模 A：WINDOWS XP-32位元，因本身作業系統...
  • Page 39 已成功使用RAID 1模式，但更換硬碟後 A：已成功做成RAID 1後，如果更換新的硬碟 按RESET，為什麼資料會變成新硬碟的 ，無須按任何按鍵裝置會自動備份，如果如按 資料? 下RESET就會重置，將認成為第一次使用。 第一次使用RAID 1，只要調好開關，按 A：第一次使用RAID 1 ，除了要調好開關，按 RESET後並格式化就可以用了嗎? RESET後並格式化，還要等待重整時間，其時 間約100G一小時(各類硬碟所花時間會有所差 異，上述速度不表示絕對速度) 如果使用RAID 1 其中一個硬碟故障，如 A：如果硬碟故障，該面板的硬碟燈會熄滅， 何視別是那一顆硬碟，如何更換 只要換上新的硬碟，裝上後等待重整後即自動 備份至新的硬碟。注意，更換後無須按重置鍵 (reset) A：如果您第一次使用，建議把資料都備份下 如果第一次使用RAID 1 ，二顆硬碟都有 來，再格式化使用。 資料，資料會都在嗎? 使用RAID 1 ，硬碟是從第一顆備至第 A：如果已成功使用RAID 功能，無須分第一顆 二顆，還是第二顆備至第一顆? 或第二顆，裝置會自動備至新硬碟。注意，更 換後無須按重置鍵(reset) 問與答...

  • Page 40: 授權.保證書

    服務時間:週一到週五09:00~12:00及14:00~1800(假日除外) 住址:台 北 市 內 湖 區 潭 美 街 5 8 8 號 2 樓 是否修復 是 否 (需蓋經銷商章.保固方有效，此保固卡只限於台灣地區使用) (需蓋經銷商章.保固方有效，此保固卡只限於台灣地區使用) 8. 聯絡方式 Copyright © 2009 Vantec Technology Inc.All Rights Reserved. All Registered Trademarks Belong To Their Respective Companies. 授權.保證書...
