- Page 1 PNI Escort P05 A Senzori de parcare - Parking sensors - Parkoló szenzorok Manual de utilizare User manual Felhasználói kézikönyv...
-
Page 2: Caracteristici Principale

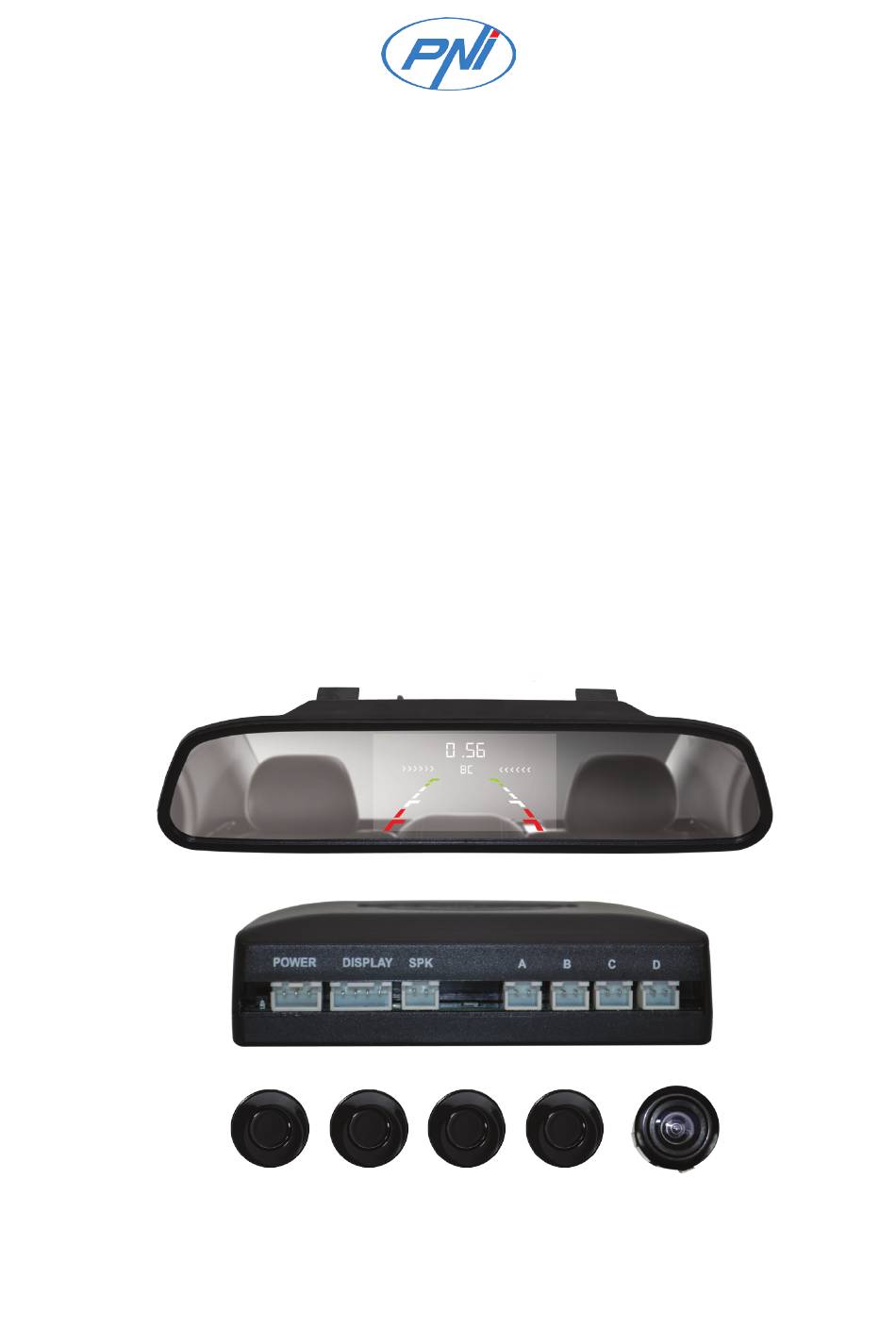

Sistemul de asistenta la parcare este compus din 4 senzori ultrasonici, unitate de comanda, camera marsarier si oglinda retrovizoare cu ecran LCD. Sistemul detecteaza distanta dintre masina si obstacole cu senzorii ultrasonici instalati in bara din spate. Imaginea cu obstacolele din spatele masinii va fi afisata pe ecran. Cu ajutorul alarmei sonore, se detecteaza aria sigura. - Page 3 Pozitionare corecta a senzorilor: Diagrama de conexiuni: Mod alarma: Stadiu Distanta Constientizare Afisaj Sunet alarma Culoare 2.5 - 1.6m In siguranta 2.5 - 1.6m Fara sunet Verde 1.5 - 1.0m In siguranta 1.5 - 1.0m Sunete rare Galben 0.9 - 0.5m Alarma 0.9 - 0.5m Sunete dese...
- Page 4 5. Inainte de instalare verificati campul de vizauliazare al camerei dupa ce o alimentati. Instalare si testare 1. Dupa instalarea senzorilor, aranjati-i in directia corecta. Aranjati firele in ordine. 2. Conectati cablul rosu de la unitatea de comanda la „+”-ul lampii de marsarier, si cablul negru la „-’’. Conectati cablul rosu al camerei de mers inapoi la „+”-ul lampii de marsarier.
-
Page 5: Technical Specifications
The parking assist system consists of 4 ultrasonic sensors, a command unit, a rear-view camera and a rear- view mirror with LCD screen. The system detects the distance between the car and the obstacles with the ultrasonic sensors installed in the rear bar. -
Page 6: Connection Diagram
Correct positioning of sensors: Connection diagram: Alarm mode: Stages Distance Awareness Display Alarm sound Color 2.5 - 1.6m Safe 2.5 - 1.6m Silence Green 1.5 - 1.0m Safe 1.5 - 1.0m Bi ... bi ... bi Yellow 0.9 - 0.5m Alarm 0.9 - 0.5m Bi bi bi... - Page 7 Installation and testing: 1. After installing the sensors, arrange them in the correct direction. Arrange the threads in order. 2. Plug the red lead from the control unit into the “+” light of the turn signal lamp, and the black lead at “-”. Connect the red camera cable back to the “+”...
-
Page 8: Műszaki Adatok
A parkolássegítő rendszer 4 ultrahangos érzékelőből, egy vezérlő egységből, egy menetelő kamera és egy visszapillantó tükörből áll, LCD képernyővel. A rendszer észleli a távolságot az autó és az akadályok között az ultrahangos érzékelők segítségével. A képek az akadáyokról amelyek az autó háta mögött vannak megjelenek a képernyőn. Hangjelzéssel érzékeli a biztonságos területet. - Page 9 Érzékelők helyes elhelyezése: Kapcsolati rajz : Riasztási üzemmód : Állapot Távolság Constientizare Megjelenítés Riasztási hang Szín 2.5 - 1.6m Biztonságban 2.5 - 1.6m Hang nélkül Zöld 1.5 - 1.0m Biztonságban 1.5 - 1.0m Ritka hangok Sárga 0.9 - 0.5m Riasztás 0.9 - 0.5m Gyakori hangok Piros...
- Page 10 4. Ellenőrizze az érzékelők helyes irányát. 5. A telepítés előtt ellenőrizze a kamera nézet mezőjét az adagolás után. Telepítés és tesztelés 1. Az érzékelők telepítése után állítsa be a megfelelő irányba. Rendezze el a szálakat. 2. Csatlakoztassa a piros vezetéket a vezérlőegységtől a “+” lámpához és a fekete vezetéket a “-” jelre. Csatlakoztassa a kamera piros kábelét lámpa “+”...
