Summary of Contents for Sennheiser HEV 70

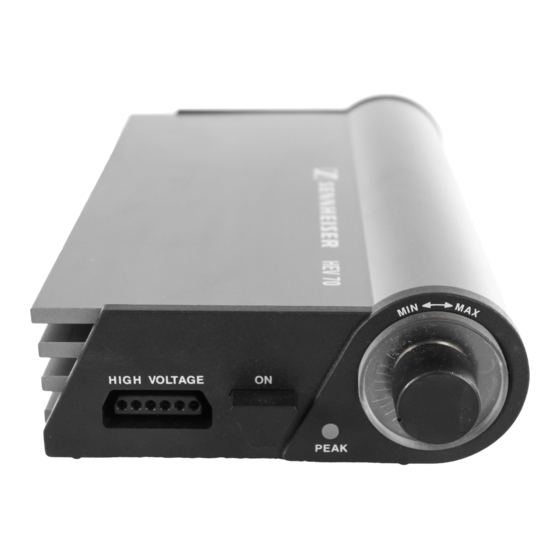

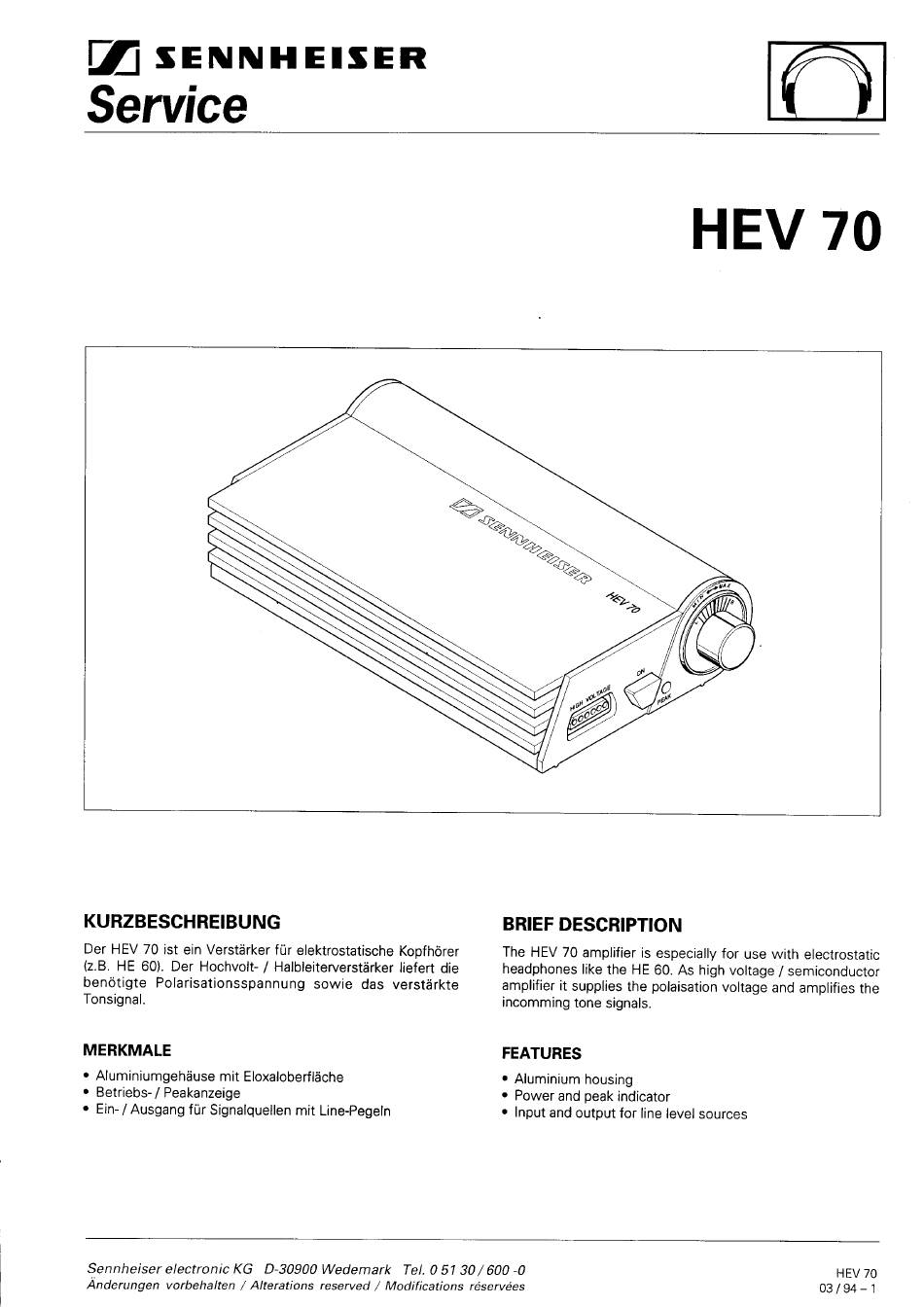

  • Page 1 Download v. www.rainers-elektronikpage.de ; gescannt von Rainer Fredel...
  • Page 2 Components to safety guidelines (IEC / U.L.) ! Only use components with the same specifications for replacement ! Observe by checking leakage-current or resistance measurement that the exposed parts are acceptably insulated from the supply circuit. Observe MOS components handling instructions when servicing ! HEV 70 03 / 94 – 2...

  • Page 3: Table Of Contents

    SPECIAL TOOLS AND EQUIPMENT MESSAUFBAU TEST SET-UP PRÜF- UND ABGLEICHANLEITUNG TEST AND ALIGNMENT INSTRUCTIONS 9 MESSPUNKTE TEST POINTS STROMLAUFPLAN CIRCUIT DIAGRAM GEDRUCKTE SCHALTUNG PRINTED CIRCUIT BOARD 10. EXPLOSIONSZEICHNUNG 10. EXPLODED VIEW 11. ERSATZTEILE 11. SPARE PARTS HEV 70 03 / 94 – 3...

  • Page 4: Bedienelemente

    I S I L I N Ö F I Z E I D E I N S I C H Stromversorgungsanschluß Socket for power supply LINE Ein- und Ausgänge Sockets for LINE input and output HEV 70 03 / 94 – 4...

  • Page 5: Technische Daten

    3.1. SMD (SURFACE MOUNTED DEVICES) Die Leiterplatte des HEV 70 ist weitgehend mit Chip-Elementen The PCB of the HEV 70 is chiefly equipped with Surface (SMD) bestückt. Sollte beim Hantieren mit den Baugruppen ein Mounted Devices (SMD). Handle with care. Should one SMD SMD mechanisch zerstört werden, ist es erforderlich, dieses...

  • Page 6: Demontage

    – Verstärker HEV 70 mit Schalter S1 auf "ON" schalten. Zur – Switch the HEV 70 amplifier to "ON" with switch S1. The Kontrolle leuchtet die Betriebsanzeige grün. operational display lights up green to confirm this.

  • Page 7: Messgeräte Und Prüfmittel

    1 NF - Signalgenerator 20 Hz - 20 kHz, einstellbar, k ≤ 0,1 % 1 AF generator 20 Hz - 20 kHz, adjustable, THD ≤ 0.1 % 1 NF - Voltmeter (z.B. UPM 550-1, Sennheiser) 1 AF voltmeter (e.g. UPM 550-1, Sennheiser) 1 Klirrfaktormeßgerät (z.B.

  • Page 8: Prüf- Und Abgleichanleitung

    0 dB-Wert einstellen MP18 (+L) (Uncal. - Regler) Frequenzgang Mit NF - Generator MP15 (+R) – 2 ... 0 dB Frequenzbereich von MP16 (–R) 20 Hz bis 20 kHz MP17 (–L) durchstimmen MP18 (+L) NOTIZEN: HEV 70 03 / 94 – 8...

  • Page 9: Test And Alignment Instructions

    MP18 (+L) (Uncal. - Adjuster) Frequency Check frequency MP15 (+R) – 2 ... 0 dB response response with MP16 (–R) AF signal generator MP17 (–L) from 20 Hz to 20 kHz MP18 (+L) NOTES: HEV 70 03 / 94 – 9...

  • Page 10: Messpunkte

    TP33 TP46 TP45 TP43 TP32 TP30 TP34 TP31 TP47 TP36 TP37 R109 TP39 R104 TP23 TP21 R131 TP35 R104 TP22 TP20 TP44 TP48 TP49 TP42 TP38 TP24 TP19 MP14 MP12 MP13 MP1 MP11 HEV 70, MESSPUNKTE HEV 70, TEST POINTS...

  • Page 11: Stromlaufplan

    Download v. www.rainers-elektronikpage.de ; gescannt von Rainer Fredel...

  • Page 12: Gedruckte Schaltung

    TP33 TP46 TP45 TP43 TP32 TP30 TP34 TP31 TP47 TP36 TP37 R109 TP39 R104 TP23 TP21 R131 TP35 R104 TP22 TP20 TP44 TP48 TP49 TP42 TP38 TP24 TP19 HEV 70, GEDRUCKTE SCHALTUNG, BESTÜCKUNGSSEITE HEV 70, PRINTED CIRCUIT BOARD, COMPONENT SIDE...
  • Page 13 Download v. www.rainers-elektronikpage.de ; gescannt von Rainer Fredel HEV 70, GEDRUCKTE SCHALTUNG, LÖTSEITE HEV 70, PRINTED CIRCUIT BOARD, SOLDER SIDE...

  • Page 14: Explosionszeichnung

    SMD capacitor KERKO 100nF 50V X7R (MOQ:50x) C007 19480 SMD Kondensator KERKO 100nF 50V X7R (MOQ:50x) SMD capacitor KERKO 100nF 50V X7R (MOQ:50x) C008 19480 SMD Kondensator KERKO 100nF 50V X7R (MOQ:50x) SMD capacitor KERKO 100nF 50V X7R (MOQ:50x) HEV 70 03 / 94 – 14...
  • Page 15 45514 Diode BYD37M SOD87 SUP8 Diode BYD37M SOD87 SUP8 D017 40390 SMD Z-Diode Mini-MELF ZMM10-2 SMD z diode Mini- MELF ZMM10-2 D018 40390 SMD Z-Diode Mini-MELF ZMM10-2 SMD z diode Mini- MELF ZMM10-2 HEV 70 03 / 94 – 15...
  • Page 16 SMD resistor 1k 1% 0204 (MOQ:50x) R041 34462 SMD Widerstand 681k 1% 0204 (MOQ:50x) SMD resistor 681k 1% 0204 (MOQ:50x) R042 40477 SMD Widerstand MELF 1k21 1% 0204 (MOQ:50x) SMD resistor MELF 1k21 1% 0204 (MOQ:50x) HEV 70 03 / 94 – 16...
  • Page 17 SMD resistor 47k 5% 0805 (MOQ:50x) R115 29107 SMD Widerstand 47k 5% 0805 (MOQ:50x) SMD resistor 47k 5% 0805 (MOQ:50x) R116 29119 SMD Widerstand 27k 5% 0805 (MOQ:50x) SMD resistor 27k 5% 0805 (MOQ:50x) HEV 70 03 / 94 – 17...
  • Page 18 Folding box ZZ011 51811 Einsatz Insert ZZ012 51856 Einsatz (Netzteil) Insert (power suply unit) ZZ013 51858 Einsatz (Kabel) Insert (cable) ZZ020 51815 Bedienungsanleitung HEV70 Instructions for use HEV70 Ident.-Nr. 52166 HEV 70 03 / 94 – 18 Printed in Germany...
