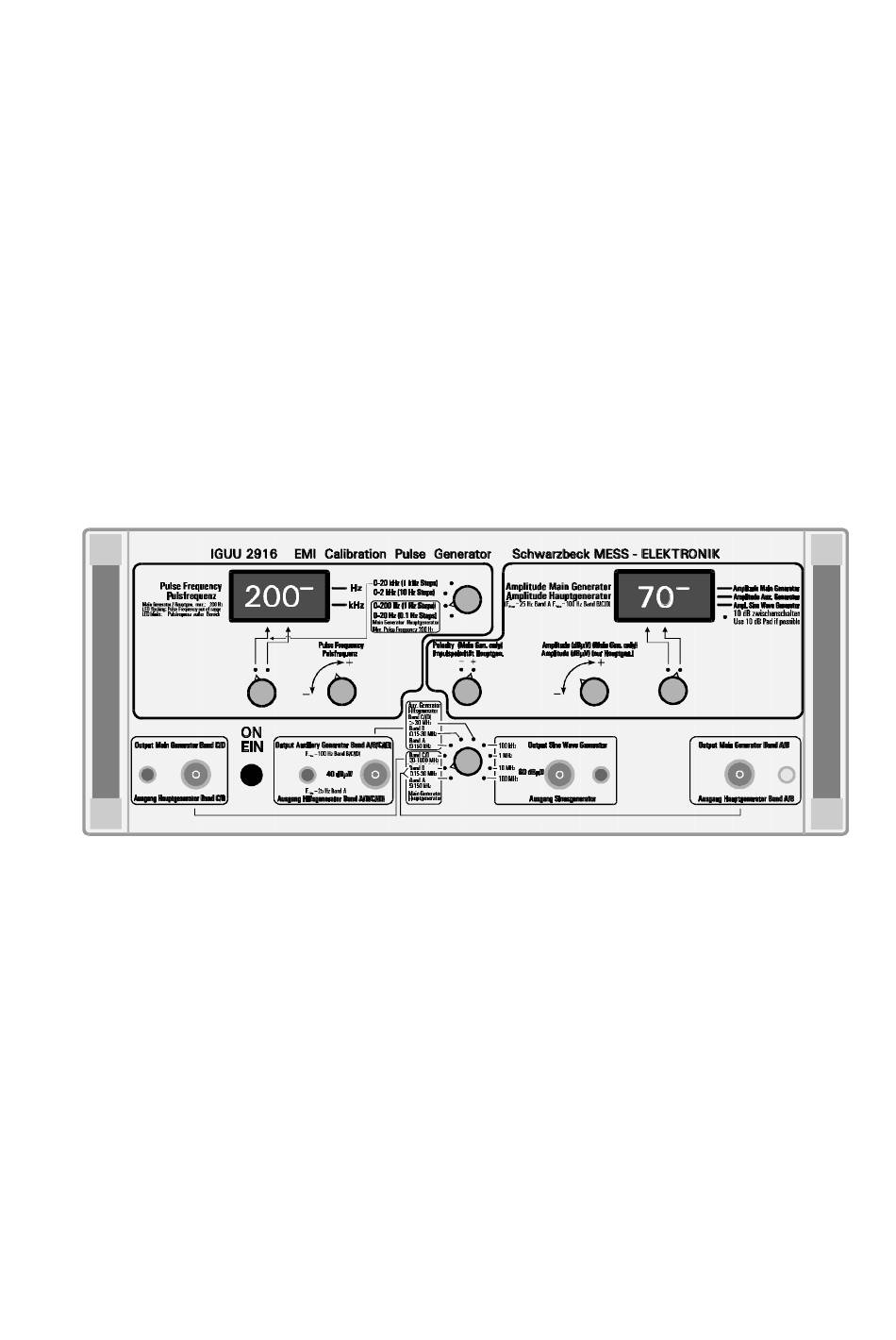

SCHWARZBECK MESS - ELEKTRONIK
An der Klinge 29 D-69250 Schönau Tel.: (+49)6228/1001
Fax.: (+49)6228/1003
Handbuch,
Bedienungsanleitung
für VLF/HF/VHF/UHF
Kalibrier-Puls- und
Sinusgenerator
Manueller Betrieb über Frontplatte oder
rechnergesteuert mit optionalem
IEEE-Interface.
Entsprechend DIN VDE 0876 Teil 16-1
E-mail: schwarzbeck@t-online.de
IGUU 2916
Instruction Manual
for
VLF/HF/VHF/UHF
Calibration Pulse and
Sine Wave Generator
Manual operation using front
panel or PC-control via optional
IEEE-Interface.
Acc. to DIN VDE 0876 16-1
Advertisement
Table of Contents
Related Manuals for Schwarzbeck IGUU 2916
Summary of Contents for Schwarzbeck IGUU 2916
- Page 1 SCHWARZBECK MESS - ELEKTRONIK An der Klinge 29 D-69250 Schönau Tel.: (+49)6228/1001 Fax.: (+49)6228/1003 E-mail: schwarzbeck@t-online.de Handbuch, Instruction Manual Bedienungsanleitung VLF/HF/VHF/UHF für VLF/HF/VHF/UHF Calibration Pulse and Kalibrier-Puls- und Sine Wave Generator Sinusgenerator IGUU 2916 Manueller Betrieb über Frontplatte oder Manual operation using front...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Table of contents Abschnitt Titel Seite Chapter Title Page Einleitung, Beschreibung Introduction, Description Technische Daten Technical Data Warnhinweise Warning Erste Schritte First steps Netzanschluß Mains connection Optionales IEEE-Interface Optional IEEE-Interface Aufstellung Mechanical Set-up Betrieb Operation Einschalten Switching ON Generatorwahl Selecting generators 3.2.1 H a u p t g e n e r a t o r e n... - Page 3 Und nun der IGUU 2916 And now the IGUU 2916 1. Der IGUU 2916 deckt den gesamten Frequenzbereich 1. The IGUU 2916 covers the complete frequency range from 9 kHz - 1 GHz ab. Die beiden Schaltrohrgeneratoren mit 9 kHz 1 GHz.
- Page 4 5. The optional Coaxial Switching Unit KU 9616 connects ermöglicht die automatische Auswahl des gewünschten one of the four outputs of the IGUU 2916 to the e. u. t., Generatorausgangs, abhängig von der Einstellung am controlled by the IGUU 2916. This is very convenient IGUU 2916.
- Page 5 Geräten führen viele equipment, many components Bauteile und Kabel im Inneren des cables inside the IGUU 2916 lead very IGUU 2916 (nicht nur das Netzteil) high voltages (several 100 volts). hohe Spannungen von mehreren hun- These voltages are very dangerous.
-
Page 6: Erste Schritte
2. Erste Schritte 2. First steps 2.1 Auf der Geräterückseite befinden 2.1 On the rear panel of the cabinet sich Netzanschluß und Spannungs- the mains connector and the mains wähler, jeweilige voltage selector can be found. Select Netzspannung eingestellt wird. the appropriate mains voltage. -
Page 7: Hauptgeneratoren
3.2.1 Hauptgeneratoren 3.2.1 Main Generators In den Stellungen 1,2,3 von links des Positions 1,2,3 on the left side of the oben erwähnten Schalters sind die switch mentioned above belong to the Hauptgeneratoren aktiv. Die Haupt- main generators. The main generators generatoren benutzen Koaxialleitungen use transmission lines and mercury quecksilberbenetzte... -
Page 8: Polarität
3.2.1.2 Amplitude 3.2.1.2 Amplitude Das Feld in der oberen rechten Hälfte The upper right area of the front panel der Frontplatte dient der Amplituden- serves for amplitude control. einstellung. Die Amplitudeneinstellung arbeitet nur Amplitude control is only provided for bei den Hauptgeneratoren. Die Hilfsge- the main generators. -
Page 9: Hilfsgeneratoren
3.2.2 Hilfsgeneratoren 3.2.2 Auxiliary generators Die Hilfsgeneratoren sind im Gegensatz In contrast to the main generators with zu den Hauptgeneratoren nicht mit their mechanical switch contacts, the mechanischen Schaltkontakten aufge- auxiliary generators semi-- baut, sondern mit Halbleitern. conductors. Dadurch überschreiten sie mühelos die They exceed the 200-Hz-limit of the 200-Hz-Grenze der Hauptgeneratoren, main generators by far, but their... -
Page 10: Polarität
DIN VDE 0876-16-1 requires an equal derten Vergleich Sinus/Impuls ohne response to both pulse and sine wave. zusätzlichen Meßsender ermög- For this reason, IGUU 2916 has built-in lichen, verfügt der IGUU2916 über sine wave generators for the following Sinusgeneratoren mit den Frequenzen: frequencies: Band A:... -
Page 11: Hf-Ausgangsbuchse
3.2.3.2 Amplitude 3.2.3.2 Amplitude Die Amplitude der Sinusgeneratoren ist amplitude sine wave konstant. Die Amplitudenanzeige zeigt generators is constant. Therefore the display shows 60 dBµV and the bot- daher 60 dBµV konstant und der un- tom segment of the right status-digit is tere Balken der rechten Statusanzeige leuchtet. -
Page 12: Anhang
Um jegliche Probleme mit Einschwing- In order to avoid common pll-problems zeiten und Phasenjitter zu umgehen, like settling time and phase jitter, the wird die Pulsfrequenzerzeugung im IGUU 2916 uses a 4 MHz crystal oscil- IGUU 2916 nicht mit einer PLL-Schal- lator multi-stage frequency... - Page 13 Da diese Spektrallinien als Oberwellen These frequencies can be seen as har- eventuell sehr hoher Ordnung der monics of the pulse frequency. If these Pulsfrequenz betrachtet werden harmonics are of high order, a small können, erscheint eine an sich sehr deviation of pulse frequency results in kleine Abweichung der Pulsfrequenz a considerable frequency deviation on...
