SCHWARZBECK MESS - ELEKTRONIK
An der Klinge 29 D-69250 Schönau Tel.: (+49)6228/1001
Fax.: (+49)6228/1003
Handbuch,
Bedienungsanleitung
für VLF/HF/VHF/UHF
Kalibrier-Puls- und
Sinusgenerator

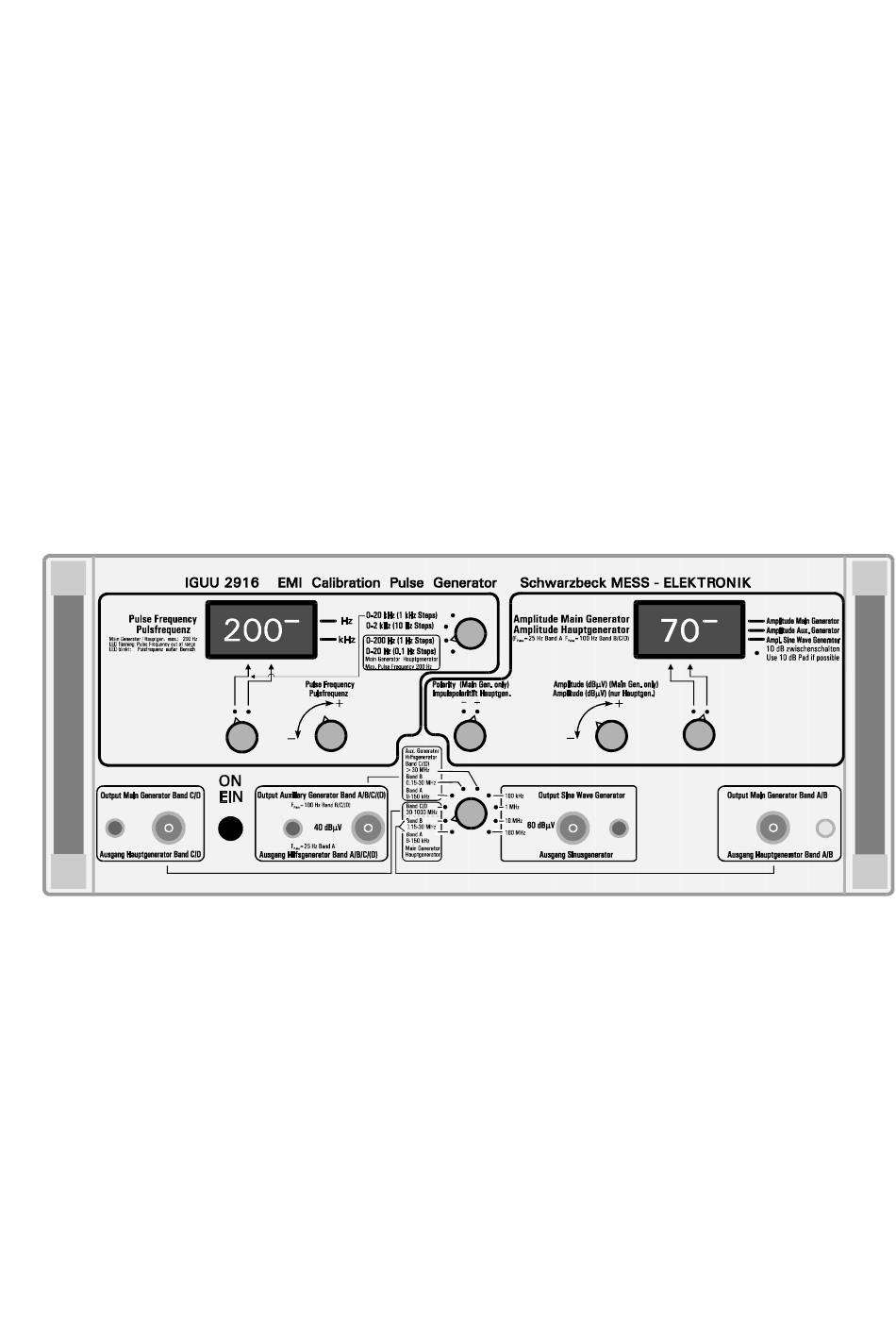

Manueller Betrieb über Frontplatte oder
rechnergesteuert mit optionalem
IEEE - Interface.
Entsprechend CISPR 16 - 1
E-mail: schwarzbeck@t-online.de
IGUU 2916
Instruction Manual
VLF/HF/VHF/UHF
Calibration Pulse and
Sine Wave Generator
Manual operation using front
panel or PC - control via optional
IEEE-Interface.
Acc. to CISPR 16 - 1
for
Advertisement
Table of Contents
Related Manuals for Schwarzbeck IGUU 2916
Summary of Contents for Schwarzbeck IGUU 2916
- Page 1 SCHWARZBECK MESS - ELEKTRONIK An der Klinge 29 D-69250 Schönau Tel.: (+49)6228/1001 Fax.: (+49)6228/1003 E-mail: schwarzbeck@t-online.de Handbuch, Instruction Manual Bedienungsanleitung VLF/HF/VHF/UHF für VLF/HF/VHF/UHF Calibration Pulse and Kalibrier-Puls- und Sine Wave Generator Sinusgenerator IGUU 2916 Manueller Betrieb über Frontplatte oder Manual operation using front...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Table of contents Abschnitt Titel Seite Chapter Title Page Einleitung, Beschreibung Introduction, Description Technische Daten Technical Data Warnhinweise Warning Spannungswähler / Sicherungshalter Mains Voltage Selector / Fuse Holder Erste Schritte First steps Netzanschluß Mains connection Optionales IEEE - Interface Optional IEEE - Interface Aufstellung Mechanical Set - up... - Page 3 SCHWARZBECK MESS - ELEKTRONIK VLF / HF / VHF / UHF Kalibrier-Puls- und Sinusgenerator IGUU 2916 EMI Calibration Pulse and Sine Wave Generator Kalibrier-Pulsgeneratoren Calibration Pulse Generators sind unerläßlich zum Test von Störmeßempfängern. Nur are indispensable for the test of emi - receivers, erlauben Überprüfung...
-
Page 4: Technische Daten
IGUU 2916 to gewünschten Generatorausgangs, abhängig von der the e. u. t., controlled by the IGUU 2916. This is very Einstellung am IGUU 2916. Damit entfällt das lästige convenient and time saving because there is no Umstecken des Koaxialkabels. -
Page 5: Spannungswähler / Sicherungshalter
In contrast to many other solid state equipment, leiterbestückten Geräten führen viele Bauteile und many components and cables inside the IGUU Kabel im Inneren des IGUU 2916 (nicht nur das 2916 lead very high voltages (several 100 volts). Netzteil) hohe Spannungen von mehreren hundert These voltages are very dangerous. -
Page 6: Erste Schritte
2. Erste Schritte 2. First steps 2.1 Auf der Geräterückseite befinden 2.1 On the rear panel of the cabinet the sich Netzanschluß Spannungs- mains connector and the mains voltage wähler, jeweilige selector can be found. Select the Netzspannung eingestellt wird (Seite 3). appropriate mains voltage (Page 3). -
Page 7: Hauptgeneratoren
3.2.1 Hauptgeneratoren 3.2.1 Main Generators In den Stellungen 1, 2, 3 von links des Positions 1, 2, 3 on the left side of the oben erwähnten Schalters sind die switch mentioned above belong to the Hauptgeneratoren aktiv. main generators. Die Hauptgeneratoren benutzen Ko- The main generators use transmission axialleitungen mechanische... -
Page 8: Amplitude
3.2.1.2 Amplitude 3.2.1.2 Amplitude Das Feld in der oberen rechten Hälfte The upper right area of the front panel der Frontplatte dient der Amplituden- serves for amplitude control. einstellung. Die Amplitudeneinstellung arbeitet nur Amplitude control is only provided for the bei den Hauptgeneratoren. -
Page 9: Hilfsgeneratoren
3.2.2 Hilfsgeneratoren 3.2.2 Auxiliary generators Die Hilfsgeneratoren sind im Gegensatz In contrast to the main generators with zu den Hauptgeneratoren nicht mit their mechanical switch contacts, the mechanischen Schaltkontakten aufge- auxiliary generators semi- baut, sondern mit Halbleitern. conductors. Dadurch überschreiten sie mühelos die They exceed the 200 - Hz - limit of the 200 - Hz - Grenze der Hauptgeneratoren, main... -
Page 10: Polarität
Vergleich Sinus / Impuls ohne response to both pulse and sine wave. zusätzlichen Meßsender zu ermöglichen, For this reason, IGUU 2916 has built - in verfügt IGUU 2916 über sine wave generators for the following Sinusgeneratoren mit den Frequenzen:... -
Page 11: Amplitude
3.2.3.2 Amplitude 3.2.3.2 Amplitude Die Amplitude der Sinusgeneratoren ist amplitude sine wave konstant. Die Amplitudenanzeige zeigt generators is constant. Therefore the µ daher 60 dBµV konstant und der untere display shows 60 dB V and the bottom Balken rechten Statusanzeige segment of the right status - digit is ON. -
Page 12: Appendix
In order to avoid common pll - problems zeiten und Phasenjitter zu umgehen, like settling time and phase jitter, the wird Pulsfrequenzerzeugung IGUU 2916 uses a 4 MHz crystal oscil- IGUU 2916 nicht mit einer PLL - Schal- lator multi - stage frequency... - Page 13 Da diese Spektrallinien als Oberwellen These frequencies can be seen as har- eventuell sehr hoher Ordnung monics of the pulse frequency. If these Pulsfrequenz betrachtet werden können, harmonics are of high order, a small erscheint eine an sich sehr kleine deviation of pulse frequency results in a Abweichung Pulsfrequenz...
