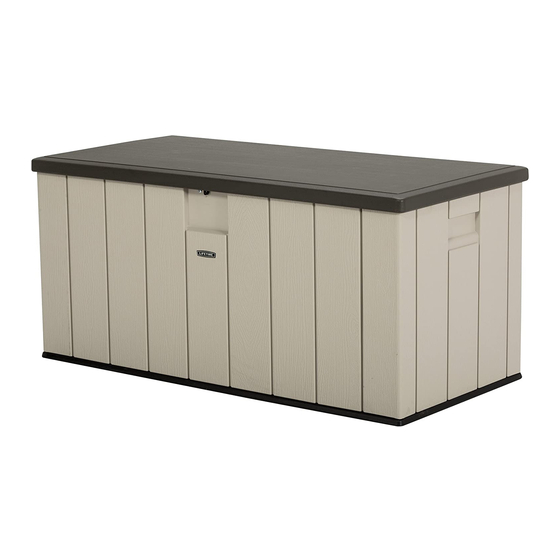

150-gallon (567.8 l) deck box
Hide thumbs Also See for 60254:
Table of Contents

Advertisement

Quick Links

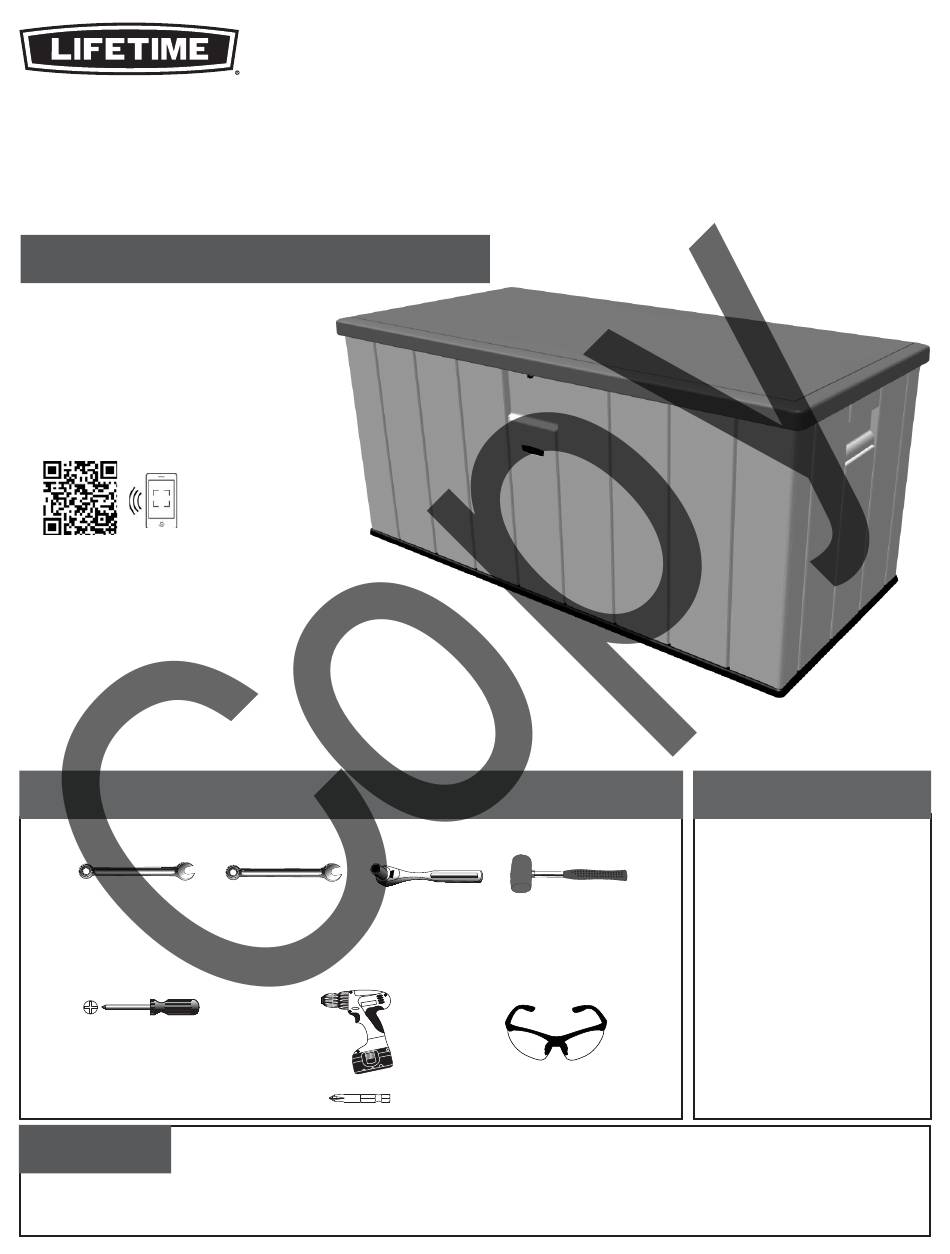

150-GALLON (567.8 L)
DECK BOX
MODEL #60091
MODEL 60254
BEFORE ASSEMBLY:
• Assemble on a level surface
• 2+ people are recommended for setup
• Videos and help guides available
Scan the code below to see how it all comes
together.
http://go.lifetime.com/150playlist
For Customer Service in mainland Europe:
E-mail: cs@lifetimeproducts.eu
TOOLS REQUIRED
7/16" (11 mm)
QUESTIONS?
CONTACT LIFETIME CUSTOMER SERVICE:
Call: 1-800-225-3865
7:00 am-5:00 pm (Monday-Friday) MST
and 9:00 am-1:00 pm Saturday MST
3/8" (10 mm), 7/16" (11 mm),
1/2" (13 mm)
1/2" (13 mm)
Live Chat: www.lifetime.com
(click on "Ask An Expert" tab)
Video Instructions:
www.youtube.com/lifetimeproducts
ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 2. Para el español, ver la página 3.
MODEL# AND PRODUCT ID
Model Number: 60254
Product ID:

TABLE OF CONTENTS

Icon Legend...............................4
Warnings & Notices.....................5
Parts Identifi er............................6
Box Assembly.............................7
Lid Assembly............................13
Additional Warnings..................23
Cleaning & Care........................27
Registration...........................28
Warranty..............................29
(you will need both when contacting us)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 60254 and is the answer not in the manual?

Questions and answers

Related Manuals for Lifetime 60254

Summary of Contents for Lifetime 60254

  • Page 1: Table Of Contents

    1/2" (13 mm) Additional Warnings....23 Cleaning & Care......27 Registration......28 Warranty......29 QUESTIONS? CONTACT LIFETIME CUSTOMER SERVICE: Live Chat: www.lifetime.com MODEL# AND PRODUCT ID Call: 1-800-225-3865 (you will need both when contacting us) (click on “Ask An Expert” tab) Model Number: 60254 7:00 am–5:00 pm (Monday–Friday) MST...
  • Page 2 Nettoyage et entretien....27 Enregistrement......28 Garantie......30 ® QUESTIONS ? CONTACTER AUX SERVICES À LA CLIENTÈLE LIFETIME t’Chat en direct: www.lifetime.com N° DE MODÈLE ET RÉFÉRENCE DU PRODUIT Composer le 1-800-225-3865 (vous aurez besoin des deux lorsque vous nous contactez) (cliquer sur la languette « Ask An Expert ») N°...
  • Page 3 Limpieza y cuidado....27 Registro........28 Garantía........31 ® ¿PREGUNTAS? PÓNGASE EN CONTACTO CON LOS SERVICIOS DE CLIENTES LIFETIME Chat en vivo: www.lifetime.com MODEL E ID DEL PRODUCTO Llamar : 1-800-225-3865 (necesitará los dos al contactarnos) (cliquee en la lengüeta «Ask An Expert») Número de modelo: 60254...

  • Page 4: Icon Legend

    ICON LEGEND / LÉGENDE DES ICÔNES / LEYENDA DE ÍCONOS • Indicates special heed should be taken when reading. • Indique qu’une attention spéciale doit être prise lors de la lecture. • Indica que uno debe prestar atención al leer. •...

  • Page 5: Warnings & Notices

    WARNINGS & NOTICES / AVERTISSEMENTS ET AVIS / ADVERTENCIAS Y AVISOS English: • Failure to follow these warnings may result in serious injury or property damage and will void warranty. • To ensure safety, do not attempt to assemble this product without following the instructions carefully. •...

  • Page 6: Parts Identifi Er

    PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS Metal Parts / Pièces en métal Piezas de metal BET (x4) EZA (x1)

  • Page 7: Box Assembly

    BOX ASSEMBLY / ASSEMBLAGE DE LA BOÎTE / ENSAMBLE DE LA CAJA HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje ADW (x26) DRC (x1) ADJ (x1) PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS Metal Parts / Pièces en métal Piezas de metal...
  • Page 8 • En caso de problemas con esta sección, seguir el código debajo para ver un video sobre la instalación y ensamble en esta sección. http://go.lifetime.com/150boxassembly • Slide the Rear Panel to the left until it stops. • Insert the six (6) tabs at the bottom of the Rear Panel •...
  • Page 9 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) SECCIÓN 1 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS • Repeat steps 1.1–1.2 for the Front Panel (AMZ). • Répéter les étapes 1.1 – 1.2 pour le panneau avant (AMZ). •...
  • Page 10 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) SECCIÓN 1 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADW (x16) • Secure the Left Side Panel to the Rear Panel with four (4) Screws (ADW). Then, secure the Panel to Front Panel using four (4) more Screws (ADW).
  • Page 11 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) SECCIÓN 1 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS ADW (x10) • Insert a Screw (ADW) through each of the five (5) tabs on the Left Side Panel. •...
  • Page 12 SECTION 1 (CONTINUED) / SECTION 1 (SUITE) SECCIÓN 1 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 7/16 in/po (11 mm) DRC (x1) ADJ (x1) • Attach the Locking Tab (EYW) to the Front Panel using the hadware indicated. •...

  • Page 13: Lid Assembly

    LID ASSEMBLY / ENSAMBLE DE LA TAPA / ASSEMBLAGE DU COUVERCLE HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO Hardware Bag / Sac de quincaillerie Bolsa de herraje BCK (x6) BES (x6) DRF (x4) AAB (x6) PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS Metal Parts / Pièces en métal Piezas de metal...
  • Page 14 • En caso de problemas con esta sección, seguir el código debajo para ver un video sobre la instalación y ensamble en esta sección. http://go.lifetime.com/150gallidassembly • Attach the Lid Locking Tab (EYY) to the Lid Support (EZA) using the hardware indicated.
  • Page 15 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS • Insert an end of the Lid Support into the slot in the front corner of the Lid (AND). •...
  • Page 16 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 1/2" (13 mm) 1/2" (13 mm) BET (x2) AAO (x2) BCK (x6) • Attach the Lid Support to the Lid using the hardware indicated. Do not overtighten. •...
  • Page 17 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS DRF (x2) • Insert the left Hinge into the slot and rotate it downard as shown. The Ball Studs face toward the inside. •...
  • Page 18 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 1/2 in/po (13 mm) 1/2 in/po (13 mm) AAO (x2) BET (x2) • The Hinge (EZB) goes together this way for the right side of the Lid. •...
  • Page 19 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS DRF (x2) 2.10 • By design, the Screws (DRF) are slightly larger than the holes; therefore, it is easier to perform this step using a socket wrench.
  • Page 20 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 2.12 • Set the Hinges down onto the Rear Panel as shown. • Placer les charnières sur le panneau arrière comme illustré. •...
  • Page 21 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS 7/16" (11 mm) 7/16" (11 mm) BES (x4) AAB (x4) 2.13 • Secure the Left Hinge to the Side Panel using the hardware provided. Repeat the last step for the right Hinge. •...
  • Page 22 SECTION 2 (CONTINUED) / SECTION 2 (SUITE) SECCIÓN 2 (CONTINUACIÓN) TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS INSTRUMENTAL Y HERRAJE REQUERIDOS AKF (x2) 2.14 • Orient the Gas Spring (AKF) as shown, and press until the Ball Studs snap into place in the ends of the Spring. •...

  • Page 23: Additional Warnings

    ADDITIONAL WARNINGS / AVERTISSEMENTS SUPPLÉMENTAIRES / ADVERTENCIAS ADICIONALES • The Gas Spring helps prevent the automatic closing of the Lid. Do not open the Lid more than 90°. • Le piston aide à empêcher le fermeture automatique du couvercle. N’ouvrer le couvercle que 90°. •...
